М-модуль предназначен для применения в составе автоматизированной измерительной системы для контроля за любым объектом, выходным сигналом которого является высокое напряжение, например, цепи телеметрии и пр.

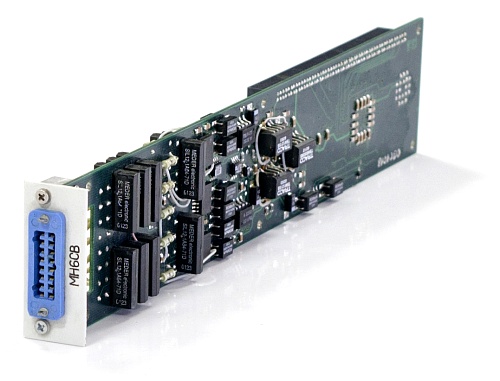

М-модуль МН6CB представляет собой мезонинный модуль, предназначенный для измерения величины напряжения постоянных и низкочастотных сигналов по шести каналам (шестиканальный диджитайзер). М-модуль МН6CB устанавливается на носитель мезонинов - модуль НМ-М и соединяется с ним по локальной информационной магистрали. На модуле НМ-М может быть установлено до четырех м-модулей различных типов. Модуль НМ-М совместно с установленными на нем м-модулями образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.
Четыре м-модуля МН6CB, установленных на модуле НМ, образуют 24-х канальный дижитайзер. Измерительная часть м-модуля состоит из шести измерительных усилителей, последовательно опрашиваемых одним аналого-цифровым преобразователем (сканирующий режим). На входах усилителей имеются высоковольтные делители для приведения входного сигнала к диапазону преобразования АЦП.
Каждый измерительный канал имеет дифференциальные входы.
Особенностью м-модуля является то, что входы измерительных каналов подключаются к источникам сигналов через контакты реле. Это позволяет гальванически отвязать м-модуль от объекта контроля не отсоединяя кабелей и не снимая, предварительно, с м-модуля питающих напряжений.
Входные цепи м-модуля имеют гальваническую развязку от цепей управления, цепей питания и общих цепей магистрали VXI. Электрическая прочность изоляции гальванической развязки не менее 400 В. Сопротивление гальванической развязки не менее 20 МОм.
М-модуль МН6СВ имеет режим программной проверки работоспособности, а также обеспечивает калибровку измерительных каналов по команде программы.
М-модуль может работать в двух программно задаваемых режимах: режиме выполнения однократного измерения или режиме непрерывно (циклически) повторяющихся измерений. Режим измерения задается пользователем.
В случае превышения входным напряжением верхней границы диапазона в режиме измерения м-модуль формирует запрос на прерывание.
М-модуль обеспечивает суммирование результатов измерения и выдачу результата суммирования в виде 24-х разрядного двоичного числа для дальнейшего усреднения. Число N суммируемых отсчетов задается пользователем в интервале от 1 до 500. Это позволяет уменьшить влияние случайных погрешностей на результат измерения.
|
Количество измерительных каналов 6 |
Диапазон измерений напряжения постоянного тока от -300 В до 300 В |
| Период сэмплирования (получения результатов преобразования) по всем каналам от 175 мкс до 1 с с шагом 25 мкс | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока не более ± 800 мВ |
| Количество суммируемых мезонином отсчетов задается в интервале от 1 до 1024 с шагом 1 | |
