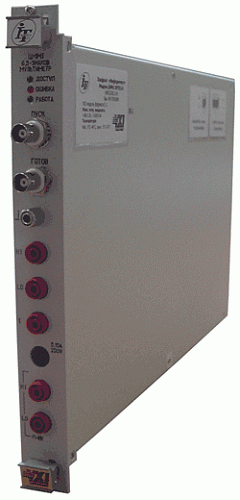

Модуль ЦММ1 предназначен для рaботы в состaве информационных измерительных систем нa основе магистрали VXI bus в кaчестве цифрового мультиметра. Модуль является устройством нa бaзе регистров и имеет рaзмеры C-1.
Модуль выполняет измерение постоянного и переменного напряжения, постоянного и переменного токa, aктивного сопротивления, частоты.
Разрядность модуля составляет 6,5 десятичных знаков при апертуре равной 1, 10 или 100 периодов питающей сети. Значение периода питающей сети может устанавливаться равным 50 Гц или 60 Гц. Кратность апертуры периоду питающей сети обеспечивает подавление помехи нормального вида. Максимальная скорость измерения составляет 30000 измерений в секунду с разрядностью данных 5 знаков.
При измерении постоянного напряжения в диапазонах 100 мВ, 1 В и 10 В; входное сопротивление может выбираться 10 МОм или 10 ГОм. В диапазонах 100 В и 400 В входное сопротивление фиксированное и равно 10 МОм ± 1%.
Измерение активного сопротивление производится с возможностью выбора одной из схем измерения: 2-хпроводной или 4-хпроводной. Максимальный ток опроса не превышает 1 мА. Выход источника опорного тока омметра защищен от подачи на него внешнего напряжения амплитудой ± 400 В.
Измерение тока производится при помощи встроенного шунта сопротивление которого составляет 0,1 Ом для диапазонов измерения 1 А и 3 А и 5,1 Ом для диапазонов 10 мА и 100 мА. Защита входа амперметра от избыточного тока осуществляется при помощи плавкого предохранителя, доступ к которому производится с лицевой панели модуля.
Все измерительные входы гальванически отвязаны от корпуса. Напряжение гальванической развязки не менее 500 В.
Модуль содержит внутреннюю память позволяющую хранить до 4 К измерений разово. Организация памяти позволяет производить чтение из нее без прерывания процесса измерения, что позволяет осуществлять бесконечный режим измерения.
Модуль имеет возможность аппаратной синхронизации с внешними устройствами через линии TTLTRG или разъемы "Запуск" и "Завершение измерения", расположенных на лицевой панели.
Модуль имеет режим автоматической коррекции нуля.
В модуле имеется режим автоматического определения диапазона.
| Разрядность модуля 6,5 знаков (при апертуре 1, 10 и 100 периодов питающей сети) | Максимальная скорость измерения - 30000 измерений/сек (с разрядностью 4,5 знака) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Входное сопротивление
|
Схема измерения сопротивления 2-х или 4-х проводная | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный ток опроса, не более 1 мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Сопротивление встроенного шунта
|
Напряжение гальванической развязки измерительных входов от корпуса, не менее 500 В | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазоны измерения постоянного напряжения, постоянного тока и сопротивления
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Диапазоны измерения переменного напряжения и переменного тока
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры (Д х Ш х В) 377,5 х 262,0 х 30,0 мм | Масса 1,9 кг | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
