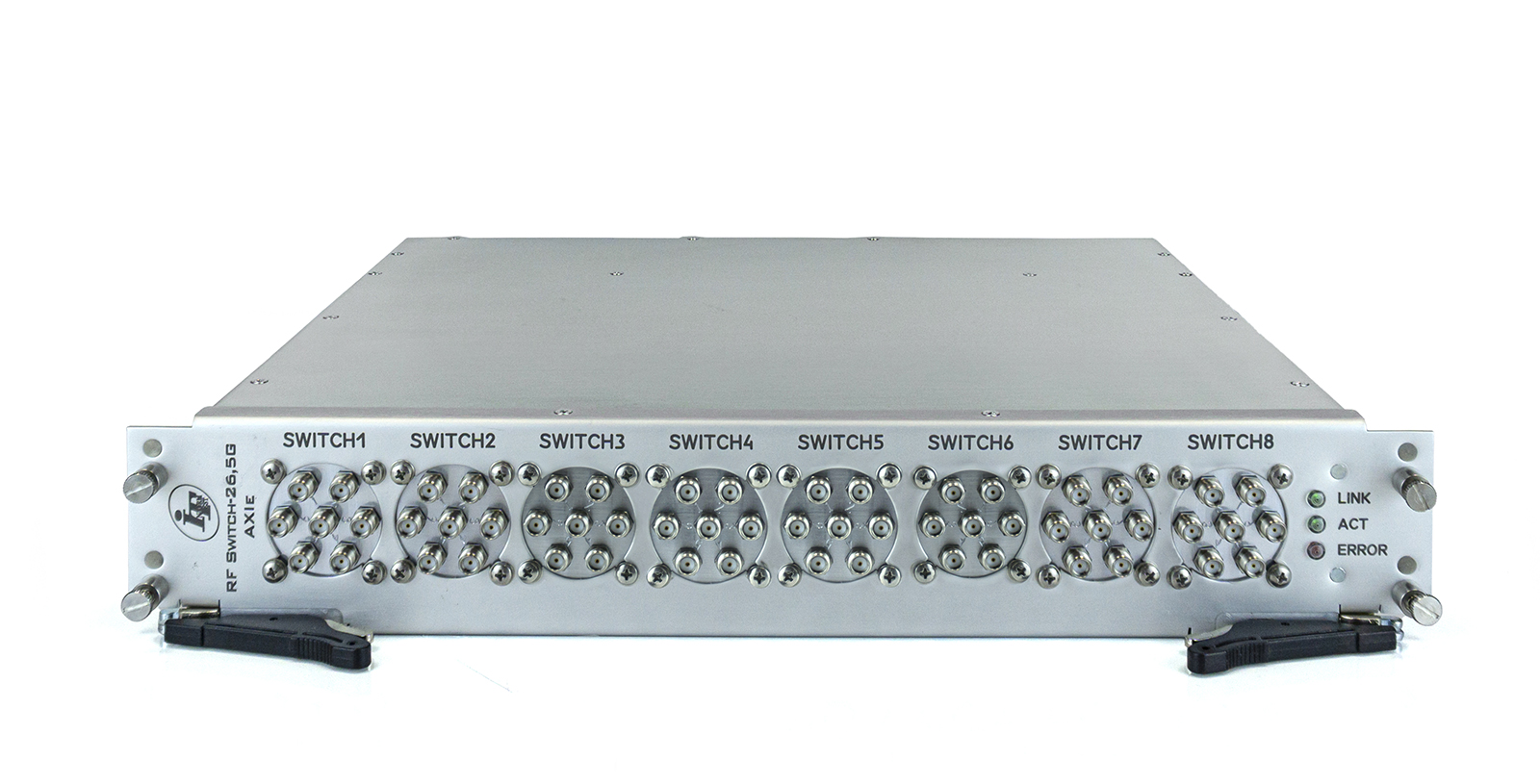

СВЧ коммутатор RF Switch-26,5G AXIe

Заказать

Наименование для заказа: Модуль RF Switch-26,5G AXIe

Заказать

Форм-фактор

AXIe-0;

Описание
Технические характеристики

Модуль RF Switch-26,5G AXIe предназначен для работы в составе информационных измерительных систем в качестве коммутатора радиочастотных сигналов (одного входа на шесть выходов для каждой из восьми входных линий).

Конфигурация каналов модуля: 8×SP6T (мультиплексор 1-в-6, 8 каналов)	Диапазон частот: от 0 до 26,5 ГГц
Потери при прохождении сигнала в пределах одного канала не более: 0,2 дБ в диапазоне частот от 0 до 3 ГГц 0,3 дБ в диапазоне частот от 3 до 8 ГГц 0,4 дБ в диапазоне частот от 8 до 12,4 ГГц 0,5 дБ в диапазоне частот от 12,4 до 18 ГГц 0,6 дБ в диапазоне частот от 18 до 26,5 ГГц	Волновое сопротивление всех радиочастотных каналов 50 Ом
	Изоляция между линиями одного канала не менее: 80 дБ в диапазоне частот от 0 до 3 ГГц 70 дБ в диапазоне частот от 3 до 8 ГГц 60 дБ в диапазоне частот от 8 до 12,4 ГГц 60 дБ в диапазоне частот от 12,4 до 18 ГГц 55 дБ в диапазоне частот от 18 до 26,5 ГГц
Коэффициент стоячей волны (КСВ) не более: 1,2 в диапазоне частот от 0 до 3 ГГц 1,3 в диапазоне частот от 3 до 8 ГГц 1,4 в диапазоне частот от 8 до 12,4 ГГц 1,5 в диапазоне частот от 12,4 до 18 ГГц 1,6 в диапазоне частот от 18 до 26,5 ГГц	Мощность входного сигнала не более: 250 Вт в диапазоне частот от 0 до 3 ГГц 150 Вт в диапазоне частот от 3 до 8 ГГц 120 Вт в диапазоне частот от 8 до 12,4 ГГц 100 Вт в диапазоне частот от 12,4 до 18 ГГц 40 Вт в диапазоне частот от 18 до 26,5 ГГц
Время замыкания/размыкания контактов не более: 15 мс	Количество циклов переключения реле не менее: 2×10⁶
