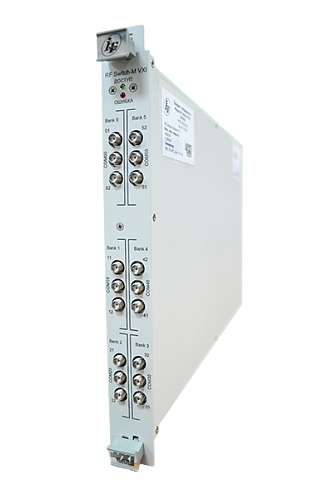

СВЧ коммутатор RF Switch-М VXI 18 ГГц

Заказать

Наименование для заказа: RF SWITCH-М VXI

Заказать

Форм-фактор

VXI;

Описание
Технические характеристики

18 ГГц полоса пропускания
6 входных линий, 12 выходных линий (6 шт. SPDT реле)
3х10⁶ циклов переключения реле

RF SWITCH-М VXI предназначен для работы в составе информационных измерительных систем на основе магистрали VXIbus в качестве коммутатора радиочастотных сигналов.

RF SWITCH-М VXI содержит 6 каналов коммутации. Каждый канал содержит 2 выхода, которые в любом порядке могут подключаться к одному общему входу при помощи замыкания контактов соответствующих реле.

RF SWITCH-М VXI выполнен в стандарте VXI, является устройством на базе регистров и имеет размеры С-1.

Коммутация 6 входных линий на 2 выходных линии для каждой входной линии	Тип коммутационного элемента – реле SPDT-типа MSP2TA
Время замыкания/размыкания контактов не более 20 мс	Количество циклов переключения реле: 3 х 10⁶
Диапазон частот: DC до 18 ГГц	Изоляция между линиями одного канала: 85 дБ (DC до 1 ГГц); 75 дБ (от 1 до 8 ГГц); 70 дБ (от 8 до 12 ГГц); 60 дБ (от 12 до 18 ГГц).
Максимальная мощность сигнала, транслируемого через замкнутые контакты реле - не более 10 Вт
Волновое сопротивление – 50 Ом
Потери сигнала при прохождении через коммутатор: 0,15 дБ (DC до 1 ГГц); 0,3 дБ (от 1 до 8 ГГц); 0,4 дБ (от 8 до 12 ГГц); 0,5 дБ (от 12 до 18 ГГц)	Коэффициент стоячей волны (КСВ): 1,1 (DC до 1 ГГц); 1,3 (от 1 до 8 ГГц); 1,35 (от 8 до 12 ГГц); 1,4 (от 12 до 18 ГГц).
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм	Масса 2,1 кг
