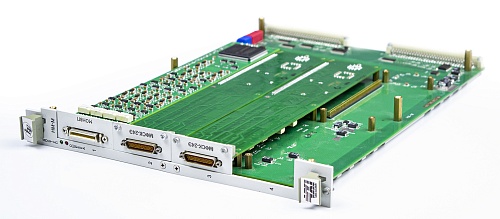

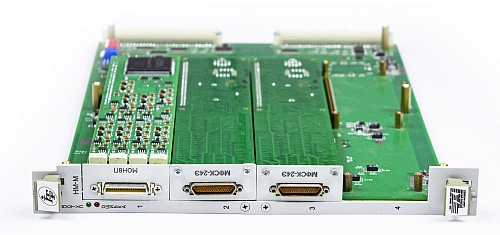

Носитель мезонинов VXI НМ-М

Носитель мезонинов VXI НМ-М
Заказать
Наименование для заказа: НМ-М
Заказать
Форм-фактор
VXI;
Возможность чтения текущих данных с метками времени в произвольный момент времени без прерывания процесса работы устройства
да;
Интерфейс обмена с мезонинами
интерфейс управления, интерфейс данных;
Количество устанавливаемых мезонинов
4;
Наличие памяти типа SDRAM
да;
Режимы обмена устройства с мезонинами
синхронный, асинхронный;
НМ-М - носитель мезонинных модулей в стандарте VXI, представляет собой модуль VXI размера С-1. НМ-М обеспечивает функционирование установленных в него различных модулей, выполненных в виде мезонинов. НМ-М предназначен для использования в качестве носителя мезонинов в многоканальных системах сбора\ выдачи информации как цифрового, так и аналогового вида. Носитель мезонинных модулей НМ-М используется в составе информационных измерительных систем на основе магистрали VXIbus. Выполнен на плате размера С в соответствии с требованиями стандарта IEEE Std 1155-1992.
Количество устанавливаемых мезонинов
до 4-х
Запуск режимов функционирования мезонинов
  • программно
  • по сигналам «TTLTRG», поступающих с VXI магистрали;
  • по сигналу «Пуск НМ» от мезонина (асинхронный режим работы).
Интерфейс обмена с мезонинами
  • интерфейс управления – конфигурация и контроль состояния мезонина.
  • интерфейс данных – считывание результатов измерений мезонинов в ОЗУ, вывод из ОЗУ массивов данных в выводящие мезонины
Характеристики интерфейса управления
  • количество разрядов шины управления - 16 разрядов;
  • количество разрядов адресной шины – 5 разрядов;
  • длительность цикла записи - от 160 до 187 нс;
  • минимальная длительность цикла чтения – 160 нс
Методы контроля процессов обмена с мезонинами
  • контроль последовательности прихода слов от - мезонина;
  • контроль по сигналам «DATA_VALID» и «EMPTY»
Режимы обмена устройства с мезонинами
  • синхронный;
  • асинхронный
Возможность чтения текущих данных с метками времени в произвольный момент времени без прерывания процесса работы устройства
да
Наличие памяти типа SDRAM
да, 256 Мб
Напряжение и предельные токи питания для каждого из посадочных мест
  • 5 B, 1 А;
  • минус 5,2 B, 2 А;
  • ±12 B, 0,375 А;
  • ± 24 B, 0,375 А;
Режим самоконтроля
Да
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм Масса 2,0 кг
