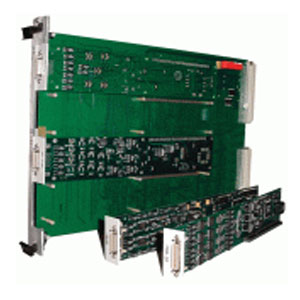

Носитель мезонинов VXI НМУ

Носитель мезонинов VXI НМУ
Заказать
Наименование для заказа: НМУ
Заказать
Форм-фактор
VXI;
Интерфейс обмена с мезонинами
интерфейс управления;
Количество устанавливаемых мезонинов
4;
НМУ - носитель мезонинных модулей в стандарте VXI, представляет собой модуль VXI размера С-1. НМУ обеспечивает функционирование установленных в него различных модулей, выполненных в виде мезонинов. НМУ предназначен для использования в качестве носителя мезонинов в многоканальных системах сбора\ выдачи информации как цифрового, так и аналогового вида.
Носитель мезонинных модулей НМУ используется в составе информационных измерительных систем на основе магистрали VXIbus. Выполнен на плате размера С в соответствии с требованиями стандарта IEEE Std 1155-1992.
Количество устанавливаемых мезонинов
до 4-х
Запуск режимов функционирования мезонинов
  • программно
  • по сигналам «TTLTRG», поступающих с VXI магистрали;
Интерфейс обмена с мезонинами
  • интерфейс управления – конфигурация и контроль состояния мезонина
Характеристики интерфейса управления
  • количество разрядов шины управления - 16 разрядов;
  • количество разрядов адресной шины – 5 разрядов;
  • длительность цикла записи - от 160 до 187 нс;
  • минимальная длительность цикла чтения – 160 нс
Методы контроля процессов обмена с мезонинами

отсутствует
Режимы обмена устройства с мезонинами

отсутствует
Возможность чтения текущих данных с метками времени в произвольный момент времени без прерывания процесса работы устройства

отсутствует
Наличие памяти типа SDRAM

отсутствует
Напряжение и предельные токи питания для каждого из посадочных мест
  • 5 B, 1 А;
  • минус 5,2 B, 2 А;
  • ±12 B, 0,375 А;
  • ± 24 B, 0,375 А;
Режим самоконтроля
Да
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм Масса 2,0 кг
