ТЕСТ-9110-VXI

ТЕСТ-9110-VXI
Заказать
Наименование для заказа: ТЕСТ-9110-VXI
Заказать
Автоматизированная система контроля монтажа (тестер проводного монтажа)
Форм-фактор
VXI;
Интерфейс
Ethernet;
Тип
кабельный тестер;

Описание

Система ТЕСТ-9110-VXI «Полёт» - это российская модульная система автоматизированной проверки качества жгутов и проводки. Система построена на базе международного стандарта VXI, и все её компоненты производятся полностью в Российской Федерации холдингом «Информтест». Достоинства и простоту ТЕСТ-9110-VXI уже оценили более 50 ведущих предприятий России различных областей производства. Начиная с 2007 года и по настоящий момент, «Полёт» - самая популярная в России система подобного класса, которая по своим параметрам полностью замещает аналогичные импортные системы.

Варианты исполнения ТЕСТ-9110-VXI

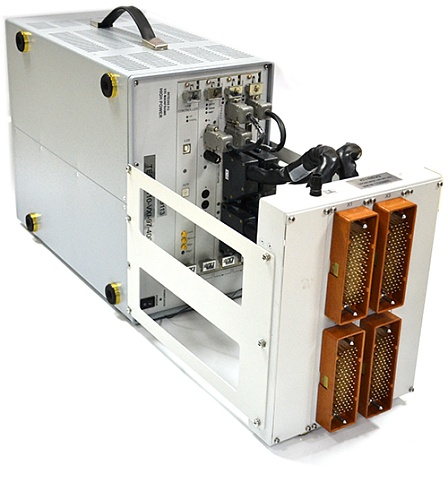

мобильный кабельный тестер ТЕСТ-9110-VXI
Мобильное исполнение

стационарный кабельный тестер ТЕСТ-9110-VXI
Стационарное исполнение

расширенный кабельный тестер ТЕСТ-9110-VXI
Расширенное исполнение

Специализированное исполнение кабельного тестера ТЕСТ-9110-VXI
Специализированное исполнение по ТЗ заказчика

Назначение системы

ТЕСТ-9110-VXI представляет собой современную модульную систему, способную осуществлять:

  • контроль качества жгутов и соединений;
  • воспроизведение напряжения и силы постоянного и переменного тока;
  • измерение напряжения и силы постоянного и переменного тока;
  • измерение среднеквадратического значения напряжения и силы переменного тока;
  • измерение сопротивления постоянному току;
  • измерение сопротивления цепи;
  • измерение сопротивления изоляции;
  • проверка прочности изоляции;
  • измерение электрической емкости;
  • проверка целостности p-n перехода;
  • режим активного щупа для маркировки сложных кабелей и жгутов.

Система находит применение в широком спектре производственных процессов для осуществления контроля:

  • кабельных сетей сложных и ответственных объектов,
  • несмонтированных печатных плат,
  • качества монтажа электрических блоков перед первым включением в состав ответственных систем,
  • качества изготовления сложных жгутов.

Также система позволяет ускорить процесс производства жгутов за счет сокращения времени, приходящегося на их проверку.

Минимальный вариант системы состоит из 100 каналов и далее «Полёт» свободно масштабируется до 120 000 каналов (с шагом в 100 каналов при использовании коммутатора ВВК6, и с шагом в 200 каналов при использовании коммутатора ВВК5).

По желанию потребителя ТЕСТ-9110-VXI комплектуется коммутационной панелью для связи с объектом контроля. Панель может быть стандартной (разъемы 6Р100) или заказной (по ТЗ потребителя). Такой подход обеспечивает сохранение комплекта переходных кабелей при внедрении ТЕСТ-9110-VXI вместо старых систем.

Технические характеристики

Количество измерительных каналов (точек подключения к контролируемым цепям) - от 100 до 120 000.

Изделие обеспечивает установку значения испытательного напряжения постоянного тока в диапазонах:

  • от 5 до 9 В;
  • от 10 до 1050 В (модуль ВВК5) или до 2120 В (модуль ВВК7).
    Шаг установки испытательного напряжения равен 1 В.

Пределы допускаемой относительной погрешности установки значения испытательного напряжения постоянного тока равны:

  • ±2 % в диапазоне от 5 до 9 В;
  • ±1 % в диапазоне от 10 до 1050 В (2120 В).

Изделие обеспечивает установку среднеквадратического значения испытательного напряжения переменного тока в диапазоне от 100 до 750 В (модуль ВВК5) и до 1500 В (модуль ВВК7).

Шаг установки среднеквадратического значения испытательного напряжения равен 1 В.

Пределы допускаемой относительной погрешности установки среднеквадратического значения испытательного напряжения переменного тока равны ±5 %.

Изделие обеспечивает в режиме проверки электрической прочности изоляции установку времени выдержки испытательного напряжения в диапазоне от 1 до 60 с.

Пределы допускаемой абсолютной погрешности установки времени выдержки испытательного напряжения равны: ±[0,02Тх + 0,1 с], где Тх – заданное время выдержки.

Изделие обеспечивает в режиме проверки электрической прочности изоляции установку времени выдержки испытательного напряжения в диапазоне от 1 до 60 с.

Изделие обеспечивает в режиме проверки электрической прочности изоляции при суммарных значениях реактивностей цепей L < 5 мкГн и C < 500 пФ нарастание испытательного напряжения от значения 0,1U до значения 0,9U, где U – заданное значение, за время не более (Тн + 0,05Тн), где Тн – время нарастания в диапазоне от 0,1 до 1,2 с.

Изделие обеспечивает измерение и проверку сопротивления постоянному току в диапазонах:

  • от 0 до 10 Ом;
  • от 10 до 100 Ом;
  • от 0,1 до 1 кОм;
  • от 1 до 10 кОм;
  • от 10 до 100 кОм;
  • от 0,1 МОм до 1 МОм;
  • от 1 Мом до 10 МОм.

Пределы допускаемой приведенной погрешности измерений и проверки сопротивления постоянному току по двухпроводной схеме измерений при исключенной систематической погрешности и времени интегрирования, равном одному или десяти периодам питающей сети, равны:

  • ±0,5 % в диапазоне от 0 до 10 Ом;
  • ±0,2 % в диапазоне от 10 до 100 Ом;
  • ±0,1 % в диапазонах от 100 Ом до 1 кОм, от 1 до 10 кОм, от 10 до 100 кОм.
  • ±0,1 % в диапазонах до 10 МОм.

Пределы допускаемой приведенной погрешности измерений и проверки сопротивления постоянному току по четырехпроводной схеме измерений при времени интегрирования, равном одному или десяти периодам питающей сети, равны:

  • ±10 % в поддиапазоне от 0 до 0,1 Ом;
  • ±0,2 % в поддиапазоне от 0,1 до 10 Ом;
  • ±0,1 % в диапазоне от 10 до 100 Ом;
  • ±0,08 % в диапазонах от 100 Ом до 1 кОм; от 1 до 10 кОм; от 10 до 100 кОм.
  • ±0,08 % в диапазонах до 10 МОм.

Изделие обеспечивает измерение и проверку сопротивления изоляции в диапазоне от 0,1 до 1000 МОм.

Пределы допускаемой относительной погрешности измерения и проверки сопротивления изоляции равны:

  • ±1 % при условии 0,001U ≤Rх < 0,01U;
  • ±2 % при условии 0,01U ≤Rх < 0,1U;
  • ±5 % при условии 0,1U ≤Rх < 1U;
  • ±10 % при условии 1U ≤Rх ≤3U;
    где U –значение испытательного напряжения постоянного тока в В, но не менее 5 В и не более 1000 В, Rх –измеренное значение сопротивления изоляции в МОм, но не менее 0,1 МОм и не более 1000 МОм.

При Rх < 0,001U и при Rх > 3U погрешность измерения и проверки сопротивления изоляции не нормируется. В режиме измерения и проверки сопротивления изоляции изделие автоматически отключает испытательное напряжение при возникновении пробоя или короткого замыкания.

В режиме проверки электрической прочности изоляции изделие автоматически отключает испытательное напряжение и выдаёт сообщение о наличии пробоя при возрастании тока утечки свыше 7 мА.

Среднее время измерения и проверки сопротивления цепи, состоящей из двух точек (цепи, соединенной с двумя каналами изделия) составляет:

  • не более 35 мс при апертуре 2 мс;
  • не более 55 мс при апертуре 20 мс.

Значение силы постоянного тока, протекающего через измеряемое сопротивление постоянному току, не более 6 мА.

Значение падения напряжения Uп на измеряемом сопротивлении постоянному току не более: Uп = Rx х I max, где: Rx – значение измеренного сопротивления постоянному току, Imax –максимальный ток в используемом диапазоне.

Изделие обеспечивает измерение электрической ёмкости в диапазонах:

  • от 1 до 10 нФ;
  • от 10 до 100 нФ;
  • от 100 до 1000 нФ.
    Пределы допускаемой относительной погрешности измерения электрической ёмкости равны: ±10 %.

В автоматических режимах проверки задаются:

  • максимальное допустимое значение сопротивления для режима проверки целостности;
  • минимальное допустимое значение сопротивления для режима проверки наличия связи (проверка короткого замыкания – КЗ) цепи с остальными цепями;
  • значение испытательного напряжения и минимальное допустимое значение сопротивления изоляции для режима проверки сопротивления изоляции;
  • вид испытательного напряжения – постоянного или переменного тока, значение испытательного напряжения, значение времени испытания (проверки) и времени нарастания испытательного напряжения до заданного значения для режима проверки электрической прочности изоляции.

Результаты выполнения автоматических режимов регистрируются и сохраняются в протоколе испытаний с указанием заданных параметров, даты и времени проведения испытания. Протокол испытаний запоминается в виде файла и может быть выведен на экран монитора ЭВМ, принтер или записан на носитель информации.

Измерение и проверка сопротивления постоянному току выполняются по двухпроводной или по четырехпроводной схеме измерений. Вид схемы измерений указывается пользователем при выборе режимов и задании значений параметров.

Примечание: при четырехпроводной схеме измерения к каждой точке объекта контроля подключаются два канала изделия. Изделие выполняет режим самоконтроля своей аппаратуры.

Программное обеспечение

Системы ТЕСТ-9110-VXI управляются программным обеспечением верхнего уровня АФК9110 собственной разработки.

Данный программный комплекс позволяет осуществлять:

  • Мониторинг внутреннего состояния системы и её модулей. При наличии дефектов, программа сообщает оператору местоположение некорректно работающих модулей и выдаёт подсказку о причине неисправности.
  • Набор циклограмм для создания собственных тестовых алгоритмов.
  • Контроль и установку электрических параметров тестирования через удобный и интуитивно понятный интерфейс ПО.
  • Описание цепей и импорт списков цепей из форматов PCAD 4.5, ORCAD и ACCEL ASCII.

Все описание проверок, созданное в ПО АФК-9110, сохраняется в едином файле, включая описания цепей и соединений. Для контроля целостности файлов используется контрольная сумма CRC32, которая также сразу видна оператору (для учета файлов проверок на предприятии). Файл проверок может быть сохранен с паролем, без указания которого возможно только исполнение, а все коррекции закрыты. Для проверки корректности всех описаний существует режим симуляции, в котором пользовательская программа исполняется без выхода на аппаратуру.

В отличие от аналогов, ПО АФК-9110 не требует программиста для написания программ контроля. Все работы могут выполняться технологом цеха. ПО АФК-9110 является одним из главных достоинств ТЕСТ-9110-VXI, обеспечивающих удобство и скорость подготовки производства.

Подробные характеристики и возможности ПО АФК9110

Система ТЕСТ-9110-VXI имеет свидетельство и зарегистрирована в Государственном реестре средств измерений, допущена к применению в Российской Федерации.

Свидетельство СИ ТЕСТ-9110-XXX-NNN-KKKKK-VVV 75380-19


ОБЩИЕ ХАРАКТЕРИСТИКИ
Наименование характеристики Значение Пределы допускаемой погрешности
Диапазон воспроизведения напряжения постоянного тока положительной и отрицательной полярности, В от 5 до 9 В
от 10 до 1050 В
±2
±1
Диапазон воспроизведения напряжения переменного тока (СКЗ) с частотой 50 Гц, В от 100 до 750 ±2%
Диапазон воспроизведения силы постоянного тока положительной и отрицательной полярности, мА от 5 до 2000 ±0,5%
Диапазон установки времени выдержки испытательного напряжения Т, с от 1 до 600 ±(0,02·Т+0,1)
Диапазон измерений электрической ёмкости, нФ от 1 до 103 ±10
Диапазон измерений сопротивления изоляции Rизм, Ом от 1·105 до 1·109 ±(0,002·Rизм + 0,2)для систем с количеством каналов до 4600 вкл.
±(5+2·Rизм /Uисп) для систем с количеством каналов свыше 4600
Диапазоны измерений напряжения постоянного тока, В ±10
±100
±700
±0,5%
Для систем с количеством каналов до 4600 вкл.
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схем, Ом от 0,1 до 10 Ом вкл.
св. 10 до 100 Ом вкл.
св. 100 Ом до 1 кОм вкл.
св. 1 до 10 кОм вкл.
св. 10 до 100 кОм вкл.
св. 0,1 до 1 МОм вкл.
св. 1 до 10 МОм
±0,5 %
±0,2 %
±0,1 %
±0,1 %
±0,1 %
±0,1 %
±0,2 %
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом от 0,01 до 10 Ом вкл.
св. 10 до 100 Ом вкл.
св. 100 Ом до 1 кОм вкл.
св. 1 до 10 кОм вкл.
св. 10 до 100 кОм вкл.
св. 0,1 до 1 МОм вкл.
св. 1 до 10 МОм
±0,20 %
±0,10 %
±0,10 %
±0,08 %
±0,08 %
±0,08 %
±0,20 %
Для систем с количеством каналов свыше 4600
Диапазон измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом от 0,1 до 10 Ом вкл.
св. 10 до 100 Ом вкл.
св. 100 Ом до 1 кОм вкл.
св. 1 до 10 кОм вкл.
св. 10 до 100 кОм вкл.
св. 0,1 до 1 МОм
±0,8 %
±0,4 %
±0,2 %
±0,2 %
±0,2 %
±0,2 %
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом от 0,01 до 10 Ом вкл.
св. 10 до 100 Ом вкл.
св. 100 Ом до 1 кОм вкл.
св. 1 до 10 кОм вкл.
св. 10 до 100 кОм вкл.
св. 0,1 до 1 МОм
±0,20 %
±0,15 %
±0,15 %
±0,15 %
±0,20 %
±0,40 %









ТЕСТ-9110-VXI
