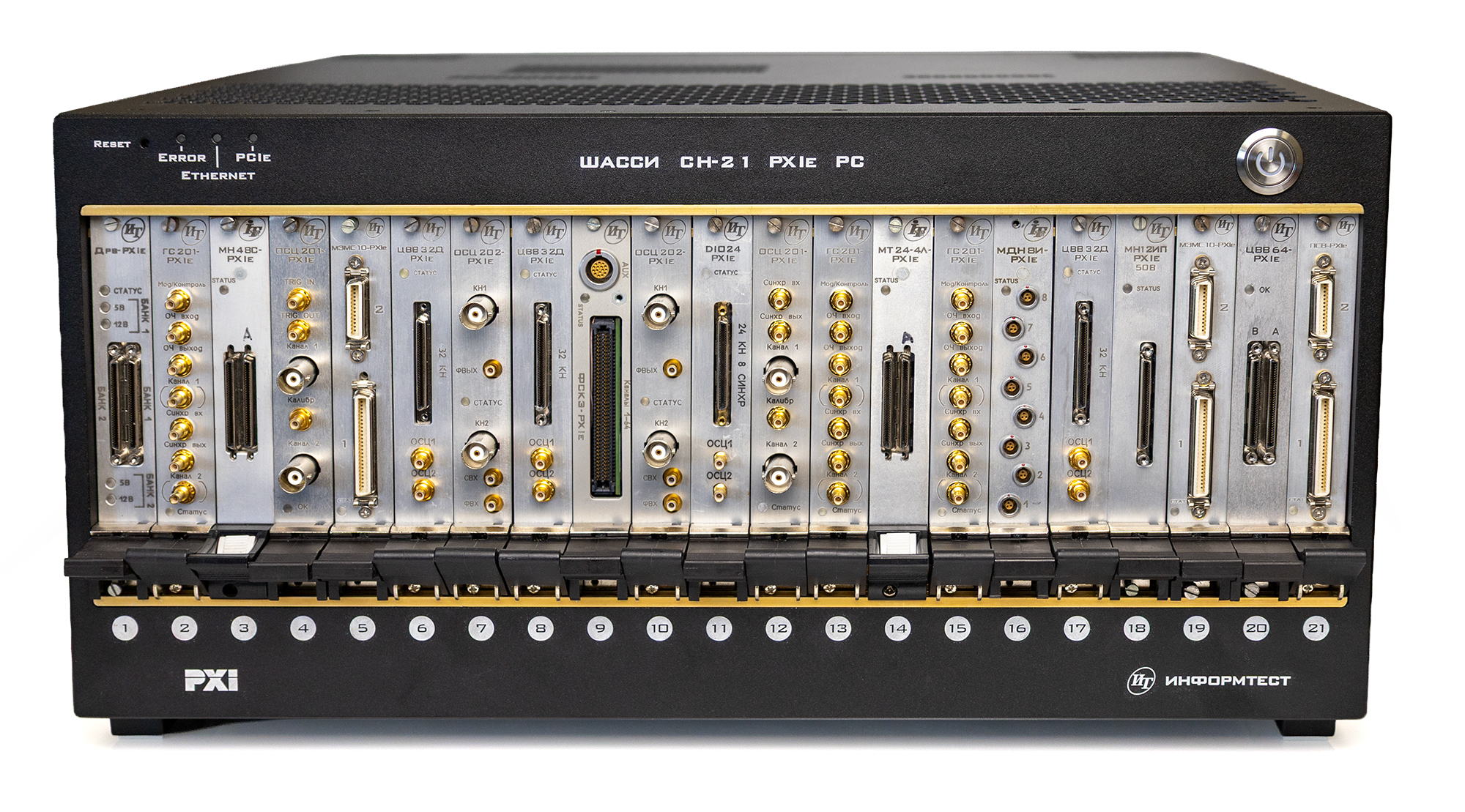

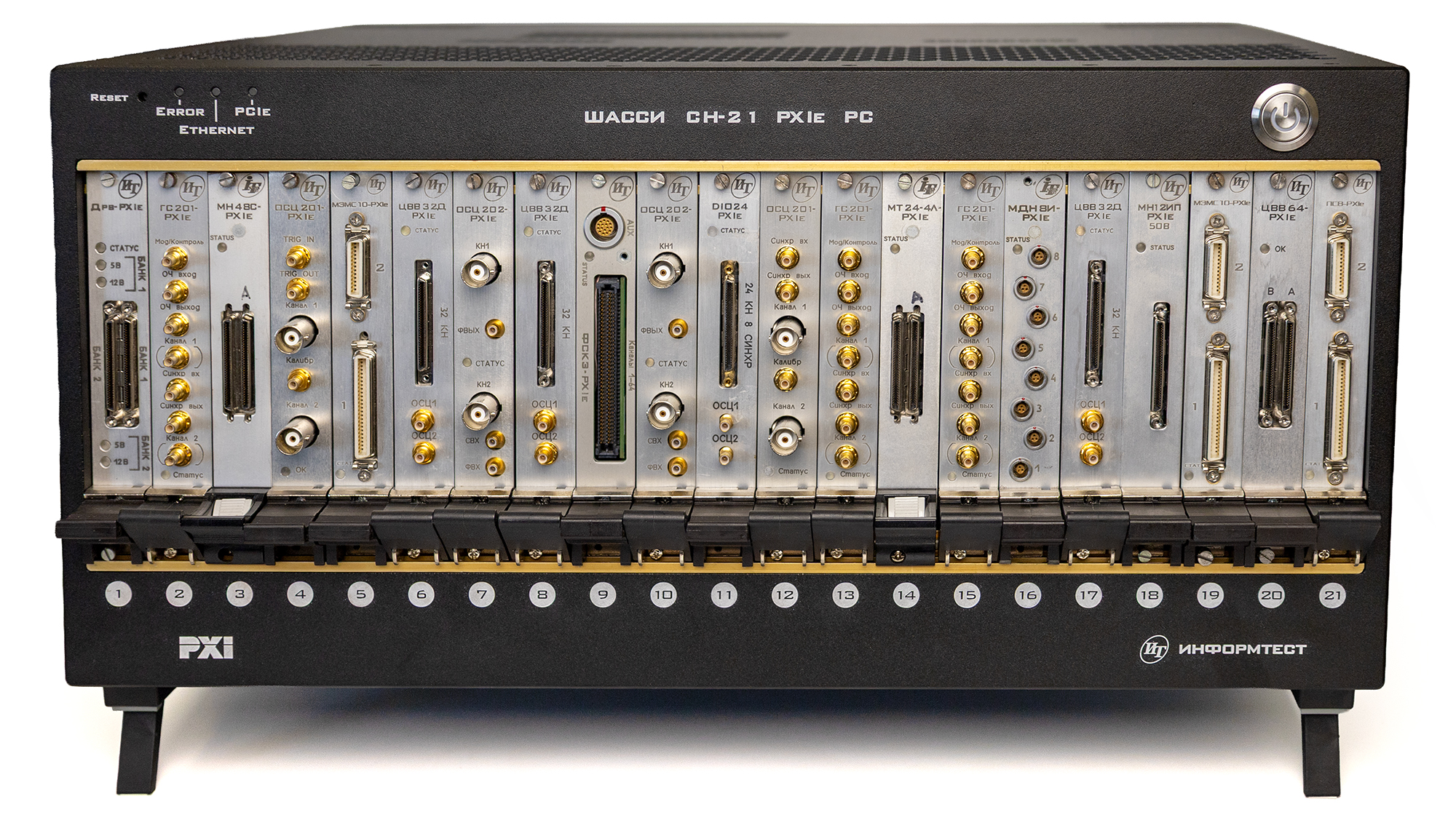

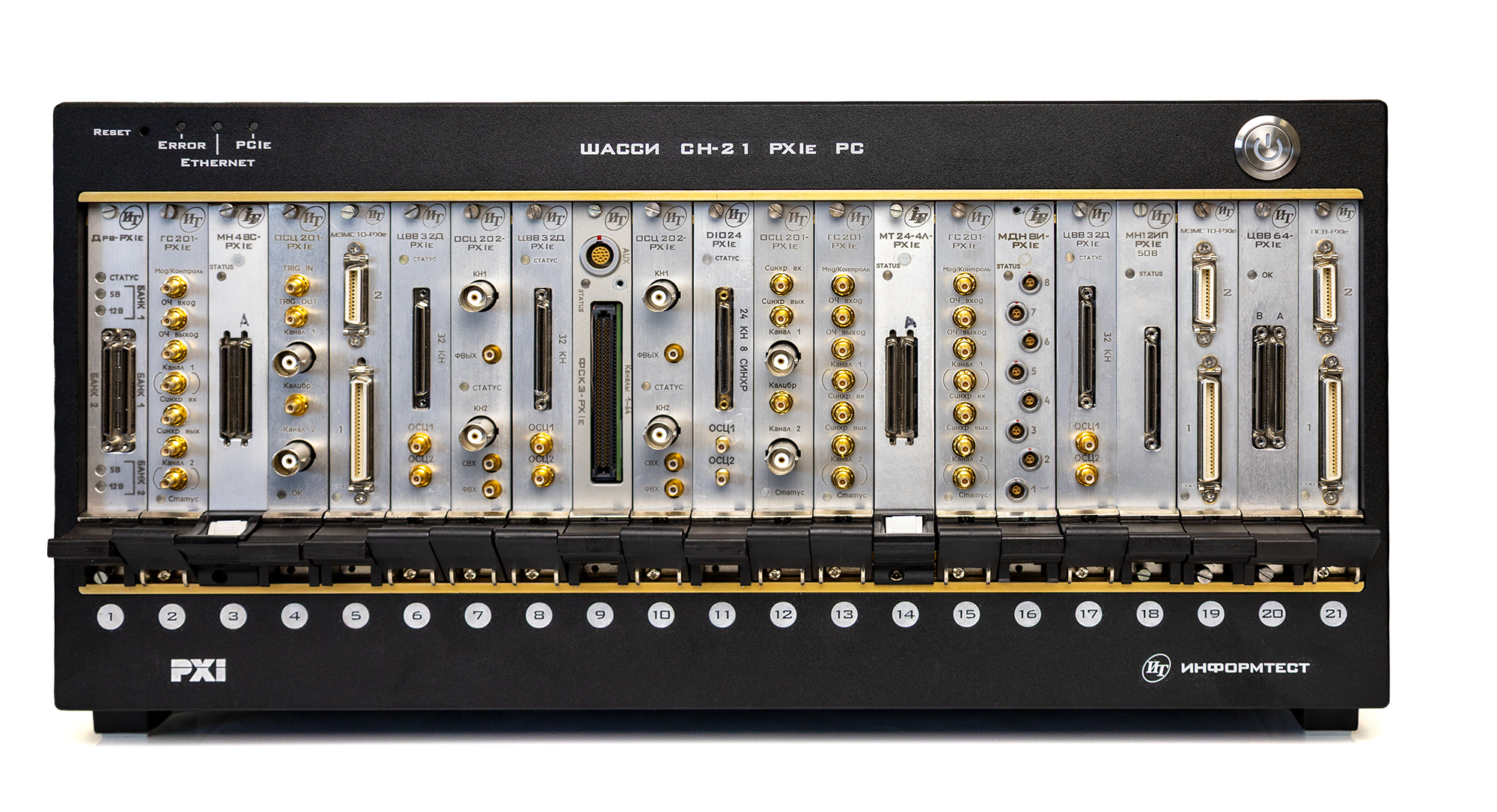

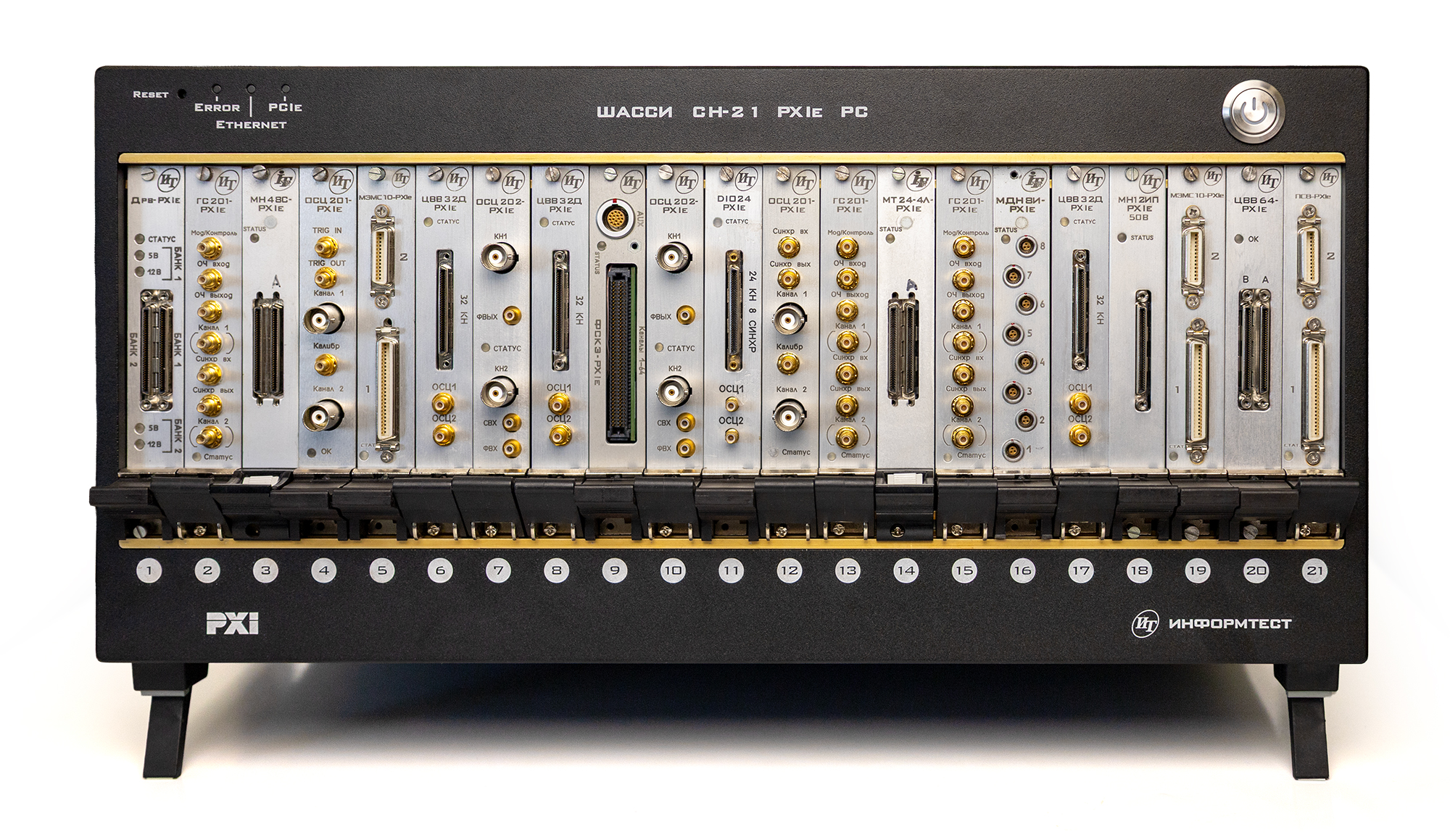

21-слотовое шасси СН-14 PXIe PC (Gen3, 2200 Вт)

Заказать

Наименование для заказа: Шасси CH-21 PXIe-PC

Заказать

Форм-фактор

PXIe;

Количество слотов

21;

Количество слотов для размещения инструментальных модулей

21;

Максимальная пропускная способность

64 Гб/с;

Наличие встроенного контроллера

Да;

Процессор

Intel Core i5;

Тип

Шасси;

Описание
Технические характеристики

Шасси CH-21 PXIe PC используется в составе информационных измерительных систем на основе магистрали PXIe . Шасси предназначено для размещения в нем до 21 периферийного модуля PXIe . Технические характеристики слотов шасси для подключения модулей полностью соответствуют PXI Express Specification в части периферийных модулей.

В шасси встроена ПЭВМ, которая обеспечивает подключение внешних дисплеев, клавиатуры, манипулятора мышь, LAN- и USB-устройств, а также функционирование установленных модулей PXIe.

В шасси интегрированы функции System Module и System Timing Module.

Охлаждение модулей шасси обеспечивается встроенным блоком вентиляторов. Режимы работы вентиляторов определяются датчиками температуры, расположенными в шасси, и управляются по интерфейсу Ethernet с компьютера через web-интерфейс.

Ключевые особенности

Поддержка PCIe Gen3, наличие порта Downstream (8 линий PCIe) для подключения внешнего оборудования (PXI шасси, AXIe шасси) по интерфейсу кабельный PCIe х8 Gen3
Наличие встроенной ПЭВМ
Наличие встроенного системного модуля PXI шасси (не занимает дополнительного места для установки периферийных модулей)
Наличие встроенного матричного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление, регистрация, формирование триггерных событий
Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы периферийных модулей в разных шасси
Наличие Web интерфейса для конфигурирования системы, просмотра состояния PXI модулей

Тип шасси: PXIe	Количество периферийных слотов: 21, Gen3 ×4

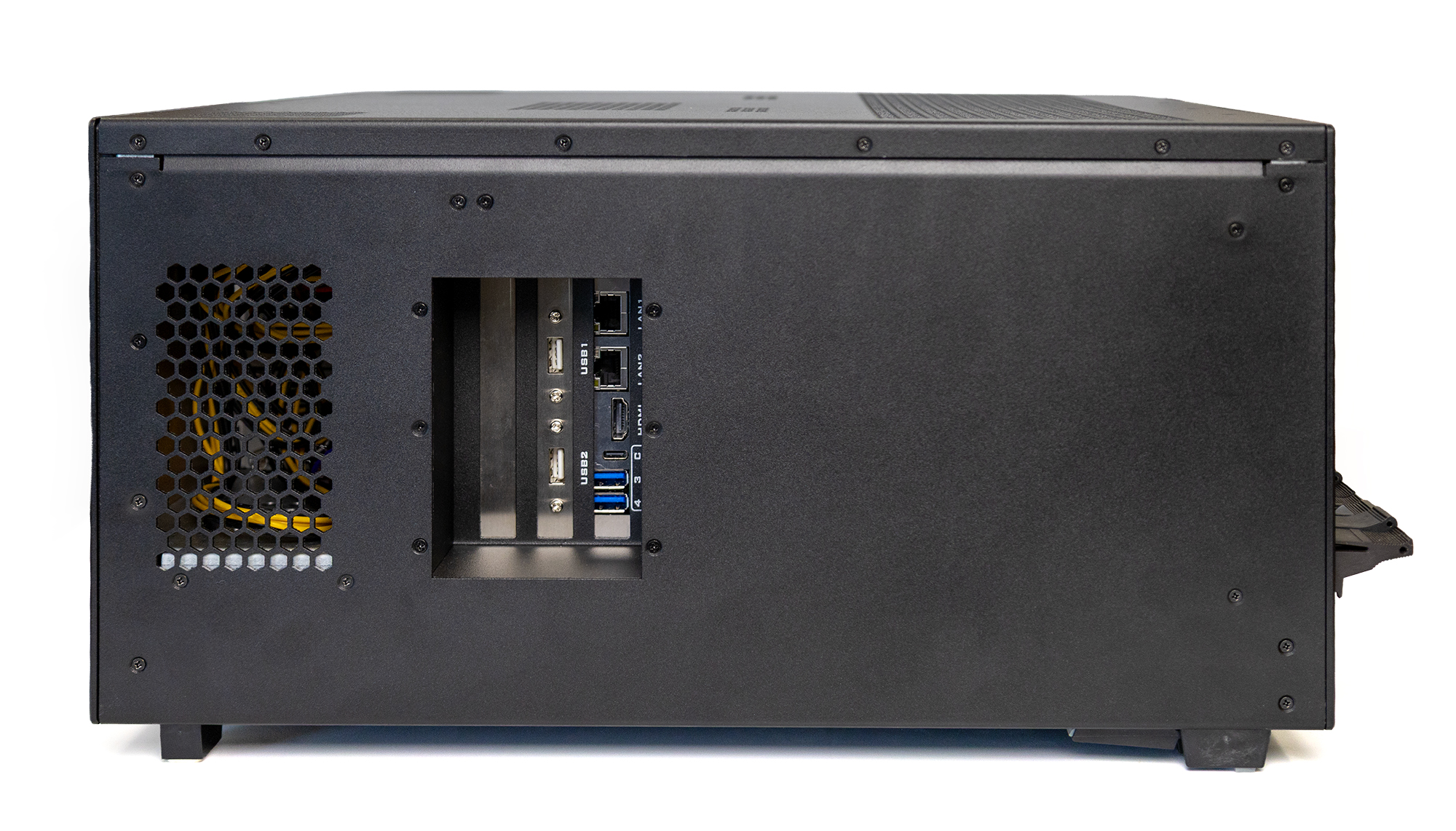

Встроенная ПЭВМ : процессор – Intel Core i5 частота процессора – 6×2600 МГц разъем процессора – LGA1200 чипсет – Intel Q470 видеоконтроллер – встроенный, Intel HD Graphics 730 оперативная память – 16 Гб DDR4 SO-DIMM внутренний накопитель – 512 Гб SSD разъем для подключения дисплея – HDMI 1.4 разъемы USB: USB 3.2 Gen 1 (5Gb/s) (Type-A) – 2 шт., USB 3.2 Gen 2 (10Gb/s) (Type-C) – 1 шт., USB 2.0 (Type-A) – 2 шт. разъем Intel® I225V 2.5GbE controller LAN – RJ45 – 2 шт.	Встроенный контроллер

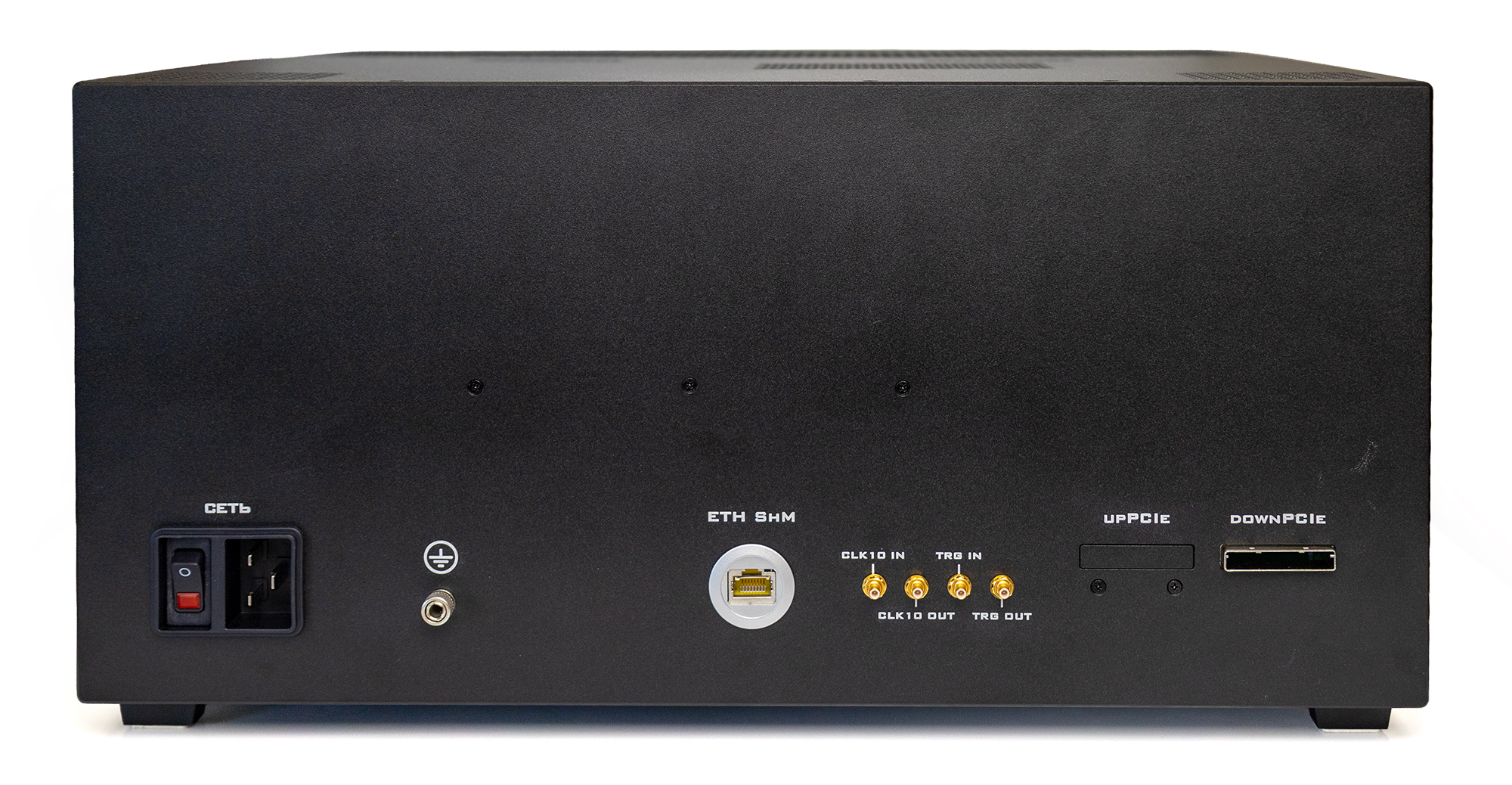

	Подключение дополнительных шасси PXI или AXIe (порт DownLink): стандарт кабельный PCIe ×8 Gen3
	Максимальная пропускная способность системы: 128 Гбит/с для двунаправленных потоков (64 Гбит/с в одну сторону)
	Максимальная пропускная способность на каждый периферийный модуль: 64 Гбит/с для двунаправленных потоков (32 Гбит/с в одну сторону)
Интегрированная встроенная система синхронизации PXIe модулей обеспечивает : коммутацию любого триггерного события на любой линии на любую другую линию внутри шасси и на внешний разъем шасси коммутацию триггерного события от внешнего разъема шасси на любые линии триггерных событий внутри шасси возможность инвертирования (смены полярности) сигналов на любых линиях триггерных событий шасси возможность регистрации и отображения наличия триггерных событий на каждой линии триггерных событий шасси возможность формирования триггерных событий на любые линии триггерных событий шасси и внешний разъем выбор источника опорных частот для функционирования PXIe модулей – внутренняя частота шасси или внешняя частота от разъема на шасси формирование опорной частоты шасси на внешний разъем шасси для создания много крейтовых систем, функционирующих в единой временной сетке частот управление, коммутация, регистрация триггерных событий, а также выбор источника опорной частоты осуществляется через WEB- интерфейс шасси. При необходимости, для сохранения конфигурации триггерных событий и источника опорной частоты при отключении питания шасси, конфигурацию можно сохранить в FLASH-памяти шасси	Встроенный WEB-интерфейс шасси обеспечивает : контроль состояния каждого PXIe модуля управление матричным коммутатором триггерных событий выбор источника опорной частоты шасси запись конфигурации в FLASH-память шасси управление режимами работы вентиляторов шасси отображение текущей температуры внутри шасси поддержка IP адресации – static IP, DHCP, Auto IP физический интерфейс с ПЭВМ - Ethernet c поддержкой режима Auto MDIX, тип разъема RJ45
	Характеристики блока вентиляторов : количество: 3 вентилятора общий поток через шасси: 14,49 м³/мин (513 CFM)
Потребляемая мощность шасси: не более 2400 Вт	Мощность, выдаваемая на периферийные модули: не более 2200 Вт
Питание: 220 В переменного напряжения	Габаритные размеры (В×Ш×Г): не более 222×444×430 мм 5U
Масса шасси (без модулей): не более 18 кг
