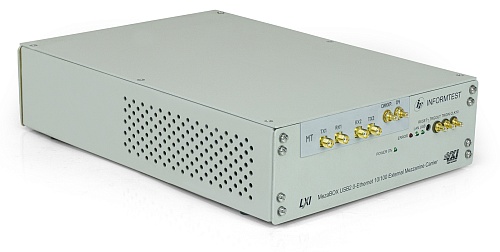

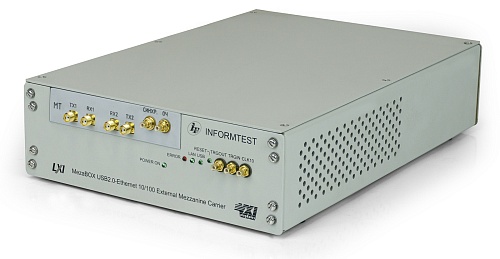

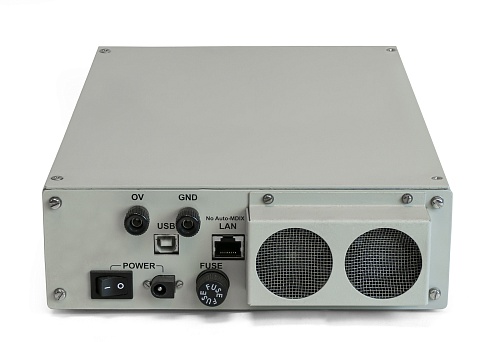

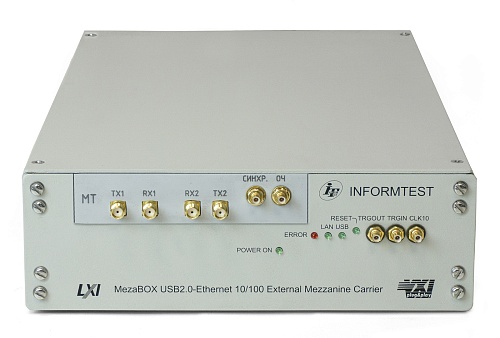

2-слотовое шасси LXI MezaBOX

Заказать

Наименование для заказа: MezaBOX

Заказать

Форм-фактор

LXI;

Интерфейс

ЕTНERNET (10/100BASE-T); USB 2.0;

Количество устанавливаемых мезонинов

Максимальная пропускная способность

480 Мб/с;

Тип

Шасси;

Описание
Технические характеристики

MezaBOX - носитель мезонинов в стандарте LXI представляет собой устройство, обеспечивающее функционирование установленных в нем различных модулей, выполненных в виде мезонинов, под управлением персонального компьютера. MezaBOX предназначен для использования в качестве носителей мезонинов в многоканальных системах сбора/выдачи информации как цифрового, так и аналогового вида.

Основная функция – заключается в накоплении большого объема информации в виде двоичных кодов, поступающей от мезонинов при больших частотах ввода и большом количестве каналов, когда нет возможности обработать данные в реальном времени.

В режиме выдачи информации на мезонины MezaBOX обеспечивает вывод данных, записанных в его внутреннюю память, в заданные интервалы времени в единой временной сетке на заданные мезонины.

Устройство MezaBOX в стандарте LXI выполняет пакетную буферизацию данных от разнородных мезонинов с привязкой данных к единой временной сетке времени и обеспечивает доступ к текущим (полученным в последний момент времени) результатам измерения по любому каналу. А также обеспечивает взаимодействие с внешним персональным компьютером через интерфейсы USB или ETHERNET на основе сообщений. Устройство соответствует классу «С» LXI приборов согласно стандарту IEEE 1588 и классу устройств USBTMC-USB488 (USB Test and Measurement Device).

Количество устанавливаемых мезонинов – до 2	Технические характеристики интерфейса ETHERNET тип интерфейса – 10Base-T/100 Base-T; режим – Full duplex; скорость работы интерфейса – 10\100 Мб/с; количество каналов 1; соединитель LAN тип RJ45; поддержка Plug&Play для РС
Технические характеристики интерфейса USB устройства тип интерфейса – USB 2.0 ; режим USB – High Speed (поддерживает и полноскоростной режим); скорость работы интерфейса – 480 Мб/с; количество каналов 1; соединитель USB тип B; класс устройства USBTMC-USB488(USB Test and Measurement Class); поддержка Plug&Play для РС
Технические характеристики интерфейса связи с мезонинами
Характеристики интерфейса управления мезонинами: количество разрядов шины управления – 16 разрядов; количество разрядов адресной шины – 5 разрядов; длительность цикла записи – от 160 до 187 нс; минимальная длительность цикла чтения – 160 нс	Память типа SDRAM для обмена с мезонинами – 128 Мб
Габаритные размеры устройства - 297х196х64 мм	Масса - 2,1 кг.
