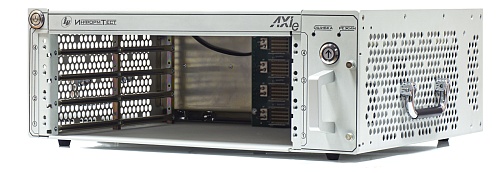

4-слотовое шасси СН-04 AXIe-0 (2700 Вт)
Наименование для заказа:
ШАССИ CH-04 AXIe-0
Форм-фактор
AXIe-0;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX);
Количество слотов
4;
Количество слотов для размещения инструментальных модулей
3;
Максимальная пропускная способность
1 Гб/с;
Тип
Шасси;
4-х слотовое шасси в формате AXIe-0 предназначено для использования в модульных измерительных информационных системах, создаваемых на основе стандарта AXIe.
Шасси предназначено для размещения в нем системного модуля, в первом слоте и инструментальных модулей AXIe-0, размещаемых в остальных слотах. 4-х слотовое шасси в формате AXIe-0 обеспечивает модули электрическим питанием 48 В постоянного тока, информационной связью по интерфейсам ETHERNET с системным модулем и физическим адресом (индивидуальным для каждого слота). Кроме этого каждый модуль обеспечивается 12 сигналами запуска (триггерные события) и тактовой частотой 100 МГц. Тактовая частота может формироваться как от внутреннего генератора системного модуля, так и от поступающего извне стабильного сигнала частотой 10 МГц. Системный модуль обеспечивает связь по интерфейсу ЕTНERNET (10/100/1000BASE-TX) c управляющей ЭВМ и предоставляет разъемы для входа/выхода одного триггерного события и тактовой частоты 10 МГц.
4-х слотовое шасси в формате AXIe-0 соответствует требованиям стандарта AXIe-1.0 Base Architecture Specification.
По климатическим условиям применения шасси относится к категории, предусмотренной ГОСТ Р МЭК 61587- 1, исполнения по МЭК 60297 (климатическое испытание - С1, промышленная атмосфера - А1, статическая нагрузка - Sl1, динамическая нагрузка - DL1, защитные меры - IP20, область применения – замкнутое пространство без особого воздействия с температурой воздуха от плюс 5 до плюс 40 ºС и влажностью от 20 до 80 %).
Шасси предназначено для размещения в нем системного модуля, в первом слоте и инструментальных модулей AXIe-0, размещаемых в остальных слотах. 4-х слотовое шасси в формате AXIe-0 обеспечивает модули электрическим питанием 48 В постоянного тока, информационной связью по интерфейсам ETHERNET с системным модулем и физическим адресом (индивидуальным для каждого слота). Кроме этого каждый модуль обеспечивается 12 сигналами запуска (триггерные события) и тактовой частотой 100 МГц. Тактовая частота может формироваться как от внутреннего генератора системного модуля, так и от поступающего извне стабильного сигнала частотой 10 МГц. Системный модуль обеспечивает связь по интерфейсу ЕTНERNET (10/100/1000BASE-TX) c управляющей ЭВМ и предоставляет разъемы для входа/выхода одного триггерного события и тактовой частоты 10 МГц.
4-х слотовое шасси в формате AXIe-0 соответствует требованиям стандарта AXIe-1.0 Base Architecture Specification.
По климатическим условиям применения шасси относится к категории, предусмотренной ГОСТ Р МЭК 61587- 1, исполнения по МЭК 60297 (климатическое испытание - С1, промышленная атмосфера - А1, статическая нагрузка - Sl1, динамическая нагрузка - DL1, защитные меры - IP20, область применения – замкнутое пространство без особого воздействия с температурой воздуха от плюс 5 до плюс 40 ºС и влажностью от 20 до 80 %).
| Кол-во свободных слотов (кол-во свободных слотов для размещения инструментальных модулей) - 4 (3) | Потребляемая мощность по сети питания 220 В переменного тока - 2700 Вт |
| Электрическое сопротивление между контактом защитного заземления и металлическими частями шасси - 0,5 Ом | Электрическое сопротивление изоляции цепей сетевого питания шасси относительно корпуса - 20 МОм |
| Электрическая изоляция цепей сетевого питания относительно корпуса (испытательное напряжение) - 1500 В среднеквадратического значения переменного тока частотой 50 Гц | Электрическое сопротивление изоляции цепей питания 48 В относительно корпуса шасси и логической земли при испытательном напряжении (100 ± 15) В - 10 МОм |
| Внешнее питание - однофазная сеть переменного тока, напряжение 100 – 240 В, частота 47 – 63 Гц |
Габаритные размеры - 166 × 466 × 420 мм. Масса 11 кг |
