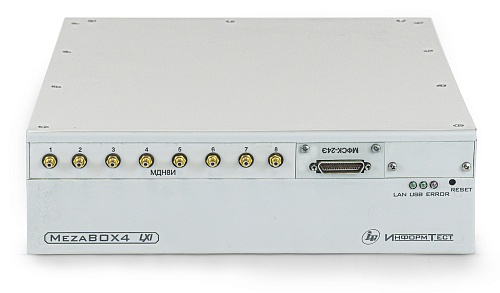

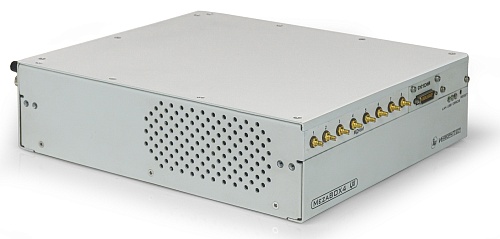

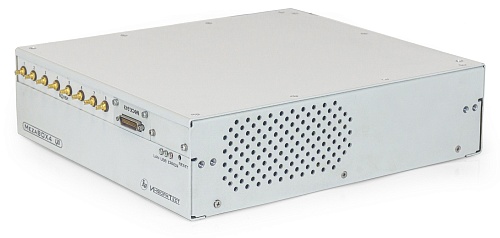

4-слотовое шасси LXI MezaBox-4 LXI

4-слотовое шасси LXI MezaBox-4 LXI
Заказать
Наименование для заказа: НОСИТЕЛЬ МЕЗОНИНОВ MEZABOX4 LXI
Заказать
Форм-фактор
LXI;
Интерфейс
ЕTНERNET (10/100BASE-T); USB 2.0;
Количество устанавливаемых мезонинов
4;
Максимальная пропускная способность
480 Мб/с;
Тип
Шасси;

MezaBOX-4 LXI представляет собой устройство, обеспечивающее функционирование установленных в нем различных мезонинных модулей (до 4-х шт.), под управлением персонального компьютера через интерфейсы USB2.0 или ETHERNET 10/100 Base T (локальная сеть LAN) персонального компьютера. MezaBOX-4 LXI предназначен для использования в качестве носителя мезонинов в многоканальных системах сбора\выдачи информации как цифрового, так и аналогового вида.

Основная функция устройства заключается в накоплении большого объема информации в виде двоичных кодов, поступающей от мезонинов при больших частотах ввода и большом количестве каналов, когда нет возможности обработать данные в реальном времени.

В режиме выдачи информации на мезонины устройство обеспечивает вывод данных, записанных в его внутреннюю память, в заданные интервалы времени в единой временной сетке на заданные мезонины.

Устройство выполняет пакетную буферизацию данных от разнородных мезонинов c привязкой данных к единой временной сетке времени и обеспечивает доступ к текущим (полученным в последний момент времени) результатам измерения по любому каналу.

Устройство обеспечивает взаимодействие с внешним персональным компьютером через интерфейсы USB2.0 (высокоскоростной режим)  или ETHERNET 10/100 Base T (IEEE 802.3) на основе сообщений, соответствующих стандарту GPIB IEEE 488.2. Устройство соответствует классу «С» LXI приборов согласно стандарту IEEE 1588 и классу устройств USBTMC-USB488 (USB Test and Measurement Device).

Количество устанавливаемых мезонинов – до 4 Технические характеристики интерфейса ETHERNET
  • тип интерфейса – 10Base-T/100 Base-T;
  • режим - Full duplex;
  • скорость работы интерфейса - 10/100 Мб/с;
  • количество каналов - 1;
  • режим функционирования Auto-MDIX;
  • режим функционирования Auto-Negotiation;
  • наличие встроенного web-интерфейса для управления настройками устройства при функционировании в локальной сети;
  • соединитель LAN тип RJ45;
  • поддержка Plug&Play для ПК.
Технические характеристики интерфейса USB устройства
  • тип интерфейса – USB 2.0 ;
  • режим USB – High Speed (поддерживает и полноскоростной режим);
  • скорость работы интерфейса – 480 Мб/с;
  • количество каналов 1;
  • соединитель USB тип B;
  • класс устройства USBTMC-USB488(USB Test and Measurement Class);
  • поддержка Plug&Play для РС
Технические характеристики интерфейса связи с мезонинами
Характеристики интерфейса управления мезонинами:
  • количество разрядов шины управления – 16 разрядов;
  • количество разрядов адресной шины – 5 разрядов;
  • длительность цикла записи – от 160 до 187 нс;
  • минимальная длительность цикла чтения – 160 нс
Память типа SDRAM для обмена с мезонинами – 127 Мб
Габаритные размеры (В х Ш х Г) - 77 х 302 х 256 мм Масса - 2,5 кг.;
