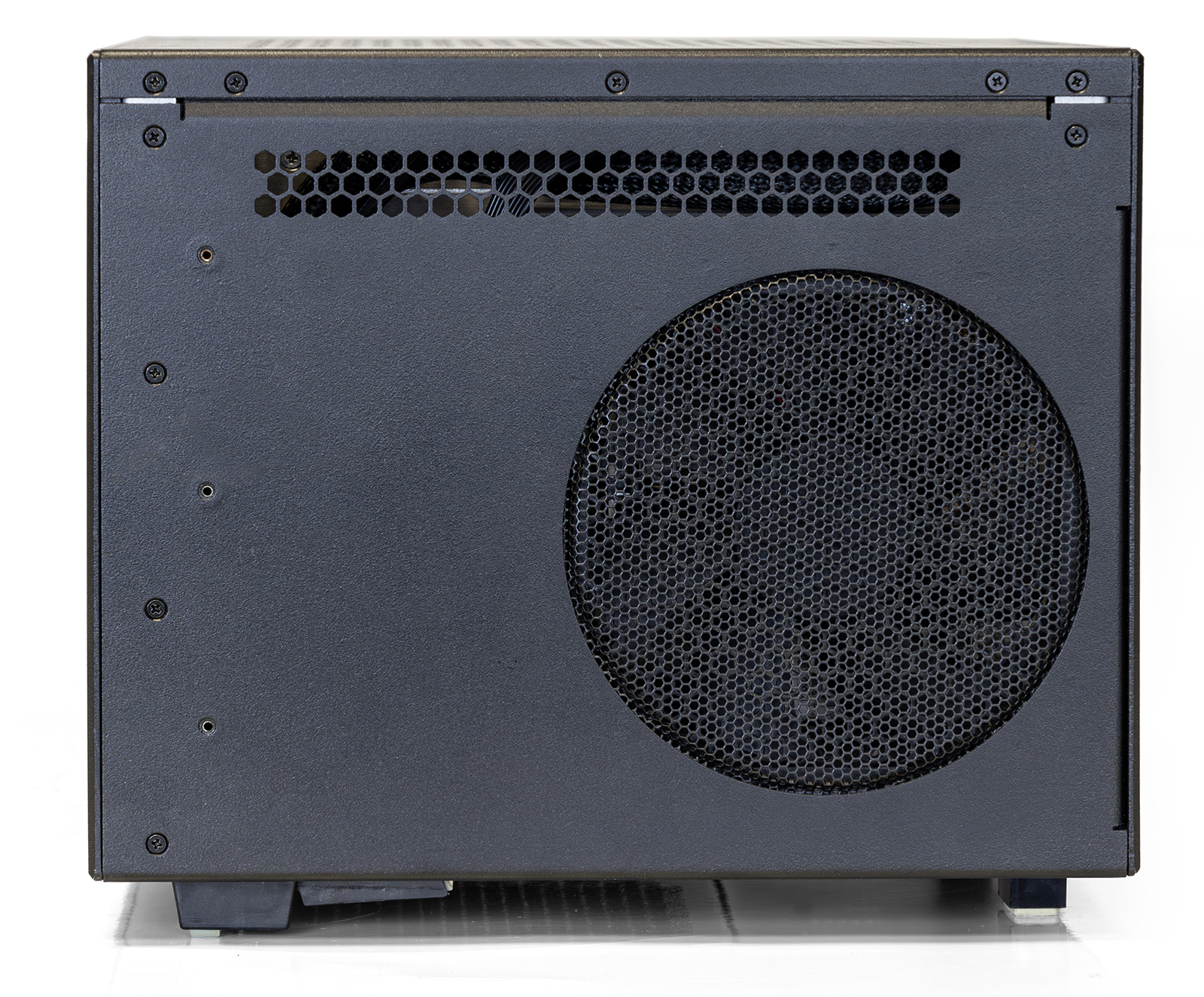

6-слотовое шасси СН-06 PXIe (Gen3, 500 Вт)
Наименование для заказа:
Шасси СН-06 PXIe
Форм-фактор
PXIe;
Интерфейс
PCIe Gen3;
Количество слотов
6;
Количество слотов для размещения инструментальных модулей
6;
Максимальная пропускная способность
64 Гб/с;
Наличие встроенного контроллера
Да;
Тип
Шасси;
6-слотовое шасси в стандарте PXIe.
В 2021 году Холдинг Информтест расширяет свою аппаратно-техническую базу в сторону открытого международного стандарта PXIe.
На данный момент в стандарте PXIe Холдингом Информтест разработано и запущено в серийное производство 6-слотовое шасси стандарта PXIe со встроенным контроллером и блоком синхронизации.
Новое шасси СН-6 PXIe позволяет создавать высокопроизводительные многофункциональные системы как сбора и обработки больших потоков информации, так и системы для контроля и регулировки радиоэлектронного оборудования.
Шасси позволяет устанавливать до 6-ти инструментальных модулей стандарта PXIe.
На базе Шасси СН-6 PXIe-PC возможно создание высокопроизводительных многофункциональных систем как сбора и обработки больших потоков информации, так и систем для контроля и регулировки радиоэлектронного оборудования.
В 2021 году Холдинг Информтест расширяет свою аппаратно-техническую базу в сторону открытого международного стандарта PXIe.
На данный момент в стандарте PXIe Холдингом Информтест разработано и запущено в серийное производство 6-слотовое шасси стандарта PXIe со встроенным контроллером и блоком синхронизации.
Новое шасси СН-6 PXIe позволяет создавать высокопроизводительные многофункциональные системы как сбора и обработки больших потоков информации, так и системы для контроля и регулировки радиоэлектронного оборудования.
Шасси позволяет устанавливать до 6-ти инструментальных модулей стандарта PXIe.
На базе Шасси СН-6 PXIe-PC возможно создание высокопроизводительных многофункциональных систем как сбора и обработки больших потоков информации, так и систем для контроля и регулировки радиоэлектронного оборудования.
Ключевые особенности
- Поддержка PCIe Gen3, наличие портов UpLink и DownLink (8 линий PCIe) для подключения внешнего оборудования ( ПЭВМ, PXI шасси, AXIe шасси) по интерфейсу кабельный PCIe х8
- Наличие встроенного системного модуля PXI шасси
- Наличие встроенного матричного коммутатора триггерных событий с возможностью ретрансляции сигналов триггерных событий на/от внешнего оборудования. Управление, регистрация, формирование триггерных событий
- Возможность выбора источника опорной частоты (внутренний /внешний) для обеспечения синхронной работы периферийных модулей в разных шасси
- Обеспечение функционирования только PXIe периферийных модулей (отсутствие гибридных слотов и слотов PXI-1)
- «Прозрачность» для драйверов PXIe периферийных модулей (дополнительное ПО для функционирования не требуется, модули отображаются в Диспетчере устройств ПЭВМ )
- Наличие Web интерфейса для конфигурирования системы, просмотра состояния PXI модулей
| Тип шасси - PXIe | Количество периферийных слотов – 6 |
| Подключение к ПЭВМ (порт UpLink) – стандарт кабельный PCIe x8 | Подключение дополнительных шасси PXI или AXIe (порт DownLink) – стандарт кабельный PCIe x8 |
| Обмен потоков информации осуществляется через интерфейс PСIe Gen3 | Максимальная пропускная способность системы - для двунаправленных потоков 128 Гб/с (64 Гб/с в одну сторону, 8 линий по 8 Гб/с) |
| Максимальная пропускная способность на модуль - для двунаправленных потоков 64 Гб/с (32 Гб/с в одну сторону, 4 линии по 8 Гб/с) | Встроенный контроллер, реализующий функцию системного модуля PXI шасси (не занимает дополнительного места для установки периферийных модулей) |
Интегрированная встроенная система синхронизации PXIe модулей, обеспечивает следующие функции:
|
Встроенный WEB – интерфейс шасси обеспечивает
|
| Тип электропитания шасси – 220 В переменного напряжения | Мощность источника питания шасси –420 Вт |
| Максимальная мощность на слот – 70 Вт | Габаритные размеры (Ш х В х Г) – 285 х 215 х 250 мм |
| Масса шасси – 8,5 кг |
