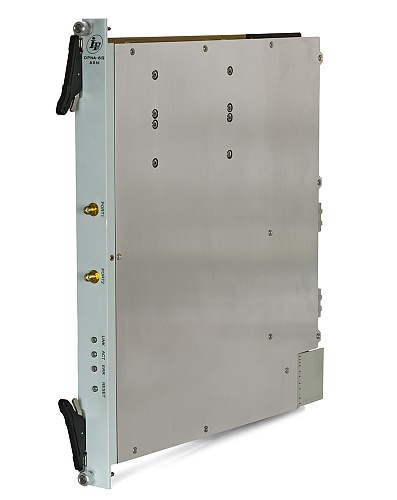

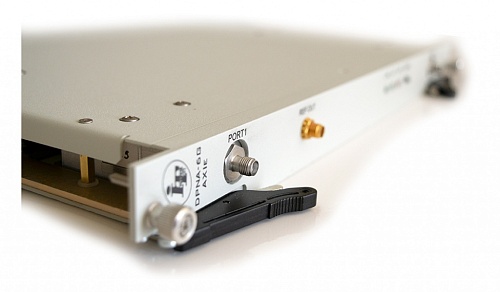

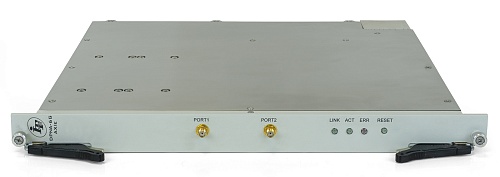

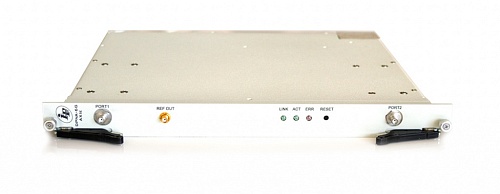

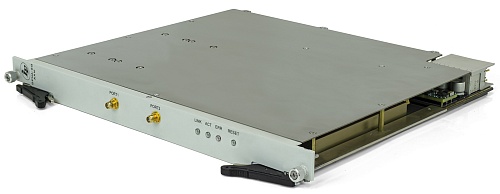

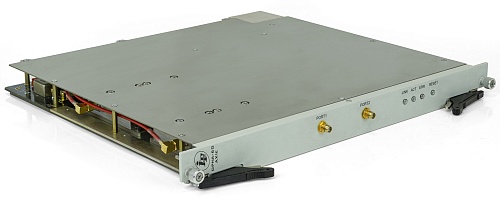

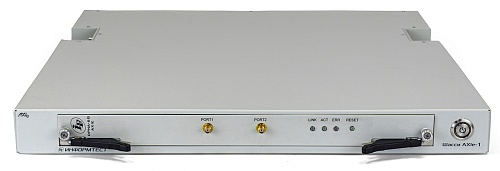

Анализатор цепей DPNA-6G AXIe
Еще
3
Наименование для заказа:
МОДУЛЬ AXIe DPNA-6G
Форм-фактор
AXIe-1;
Диапазон частот
60 - 6000 МГц;
Количество каналов
2;
Модуль AXI DPNA-6G - анализатор параметров цепей, выполненный в форм-факторе модуля AXIe-1.
В режиме измерителя параметров цепей модуль AXI DPNA-6G осуществляет измерение векторных значений параметров цепей по двум портам: коэффициентов передачи (S12, S21) и отражения (S11, S22). При этом, поддерживаются все необходимые типы калибровок: одно- и двухпортовые КЗ, ХХ, согласованная нагрузка, нормализация передачи. Программное обеспечение поддерживает импорт параметров калибровочных мер сторонних производителей.
В режиме измерительного приемника модуль обеспечивает:
Перечисленные возможности прибора, характеристики, сопоставимые с отечественными и некоторыми зарубежными изделиями, и возможность программного расширения набора опций позволяют ему занять законное место в решении задач по проверке параметров антенн, линейных активных и пассивных узлов, а также устройств с переносом частоты. Достаточно универсальная аппаратная часть позволяет расширить функционал модуля с помощью программных опций, совместив несколько приборов в одном.
Возможно также масштабирование системы на большее число портов при помощи ВЧ коммутаторов.

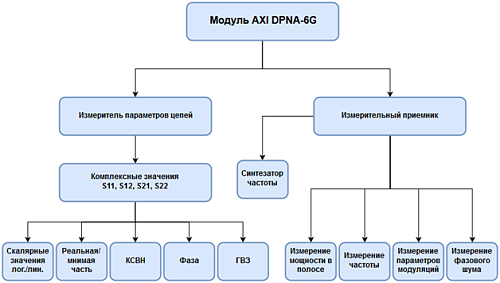

Модуль AXI DPNA-6G выполнен по стандарту AXIe-1 (российский ГОСТ «Архитектура базовая построения систем контрольно-измерительной аппаратуры AXIe-1»). Выполняет функции 2-х портового анализатора цепей и измерительного приемника. Модуль предназначен для использования во время проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных комплексов.
Ключевые особенности:
В режиме измерителя параметров цепей модуль AXI DPNA-6G осуществляет измерение векторных значений параметров цепей по двум портам: коэффициентов передачи (S12, S21) и отражения (S11, S22). При этом, поддерживаются все необходимые типы калибровок: одно- и двухпортовые КЗ, ХХ, согласованная нагрузка, нормализация передачи. Программное обеспечение поддерживает импорт параметров калибровочных мер сторонних производителей.
В режиме измерительного приемника модуль обеспечивает:
- генерацию гармонического сигнала (синтезатор частоты);
- анализатор спектра и уровня мощности в заданной полосе;
- измерение частоты известного сигнала;
- измерение параметров аналоговых модуляций;
- измерение фазового шума.
Перечисленные возможности прибора, характеристики, сопоставимые с отечественными и некоторыми зарубежными изделиями, и возможность программного расширения набора опций позволяют ему занять законное место в решении задач по проверке параметров антенн, линейных активных и пассивных узлов, а также устройств с переносом частоты. Достаточно универсальная аппаратная часть позволяет расширить функционал модуля с помощью программных опций, совместив несколько приборов в одном.
Возможно также масштабирование системы на большее число портов при помощи ВЧ коммутаторов.
Модуль AXI DPNA-6G выполнен по стандарту AXIe-1 (российский ГОСТ «Архитектура базовая построения систем контрольно-измерительной аппаратуры AXIe-1»). Выполняет функции 2-х портового анализатора цепей и измерительного приемника. Модуль предназначен для использования во время проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных комплексов.
Ключевые особенности:
- два режима работы: измеритель параметров цепей, измерительный приемник сигналов;
- управление по Ethernet 100BASE-T и PCIe x4 Gen 2;
- полностью совместим с архитектурой AXIe-0;
- возможность работы от системного источника опорной частоты шасси AXIe;
- полуавтоматизированный процесс калибровки с использованием эталонных мер;
| Измерение комплексных коэффициентов передачи и отражения в диапазоне частот: от 60 МГц до 6 ГГц | Измерение КСВН в диапазоне: от 1 до 5 |
| Измерение модуля коэффициента передачи |S21| и |S12| в диапазоне: от -50 до 30 дБ в диапазоне частот: от 60 МГц до 6 ГГц | Измерение фазы коэффициентов отражения и передачи в диапазоне: от -180° до 180° |
| Диапазон установки времени измерения комплексных коэффициентов передачи и отражения: от 25,6 мкс до 262,144 мс | Диапазон установки полосы обзора: от 10 кГц до 6 ГГц |
| Разрешающая способность установки частоты: 1 кГц | Диапазон установки уровня мощности выходного сигнала генератора: от -30 до 0 дБм |
| Форматы представления измеряемых параметров в декартовых координатах – амплитуда в логарифмическом масштабе, амплитуда в линейном масштабе, КСВН, фаза (от минус 180° до плюс 180°), фаза развернутая (от 0° до 360°), фаза расширенная, групповое время запаздывания, действительная часть, мнимая часть, мощность сигнала на входе приемников-ответвителей | Количество измерительных портов: 2 |
Параметры измерительных портов «PORT1», «PORT2»:
|
|
| Время установления рабочего режима модуля: не более 10 мин | |
| Пределы допускаемой относительной погрешности установки частоты: не более ± 5∙10-9 |
Относительный уровень гармонических составляющих в спектре выходного сигнала не более:
|
| Относительный уровень негармонических составляющих в спектре выходного сигнала: не более -35 дБн | Пределы допускаемой абсолютной погрешности воспроизведения мощности выходного сигнала: не более ± 1 дБ в диапазоне частот: от 60 МГц до 6 ГГц |
Спектральная плотность мощности фазовых шумов выходного сигнала не более:
|
Пределы допускаемой абсолютной погрешности измерения КСВН не более:
|
|
Пределы допускаемой абсолютной погрешности измерения модуля коэффициента передачи |S21| и |S12| не более: ΔA = ± 0,0008·A2 где ΔA – абсолютная погрешность измерения модуля коэффициента передачи в дБ; A – измеряемое значение модуля коэффициента передачи в дБ |
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента отражения не более:
|
Пределы допускаемой абсолютной погрешности измерения фазы коэффициента передачи не более:
|
|
| Максимальная допускаемая мощность на входе измерительных портов модуля («PORT1» и «PORT2»): не более 27 дБм |
Количество точек измерения трассы: от 2 до 1001. Разрешающая способность установки мощности выходного сигнала: 0,001 дБм |
| Модуль выполняет проверку работоспособности в режиме «Самоконтроль» | |
Интерфейсная часть модуля обеспечивает следующие характеристики «Base interface» (LAN):
|
|
