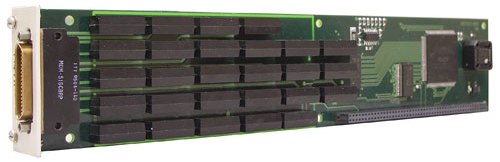

Формирователь токовых команд МФТК

Мезонин МФТК предназначен для формирования токовых команд. МФТК осуществляет управляемую во времени коммутацию любой из 2-х входных линий на любую из 30 выходных линии, а так же обеспечивает невозможность подключения к любой выходной линии более одной входной линии.

В мезонине для каждого коммутационного элемента (реле) существует триггер фиксации события его включения.

В мезонине реализованы два режима управления длительностью команды, формируемой любым коммутационным элементом:

режим аппаратного управления длительностью команды (включение реле производится командой включения от ПЭВМ, а отключение – по срабатыванию программируемого таймера);
режим программного управления длительностью команды (коммутация реле осуществляется командами включения/отключения от ПЭВМ).

МФТК обеспечивает:

чтение состояния любого реле;
чтение состояния триггеров фиксации;
сброс пары триггеров фиксации включения реле, работающих на одну выходную линию.

Драйвер МФТК

774.74 КБ

.rar

Обозначение исполнения	Длительность времени включения канала/ пределы допускаемой абсолютной погрешности установки длительности включения канала, с	Дискретность установки длительности включения, с	Характер установки длительности включения канала
МФТК	от 0,025 до 6 /0,01	не более 0,025	Независимая установка длительности в каждом канале
МФТК-01	от 0,005 до 6 /0,001	не более 0,005	Одинаковая длительность включения всех каналов
МФТК-02	от 0,005 до 6 /0,001	не более 0,005	Независимая установка длительности в каждом канале

Значения параметров коммутации электрических сигналов постоянного тока

максимальное коммутируемое напряжение - 200 В;
максимальный коммутируемый ток - 1 А;
максимальная коммутируемая мощность - 50 ВА

Время замыкания/размыкания контактов реле
1,75/1,5 мс

Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм

Масса 250 г
