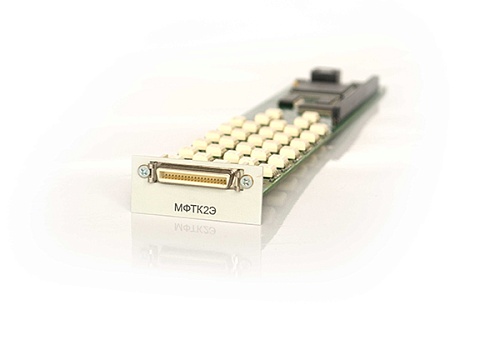

Формирователь токовых команд МФТК2Э

Формирователь токовых команд МФТК2Э
Заказать
Наименование для заказа: МФТК2Э
Заказать
Количество каналов
30;

Мезонин предназначен для формирования токовых команд. Мезонин осуществляет управляемую во времени коммутацию любой из 2-х входных линий на любую из 30 выходных линии, а так же обеспечивает невозможность подключения к любой выходной линии более одной входной линии.

Реализация двух режима управления длительностью команды, формируемой любым коммутационным элементом
  • режим аппаратного управления длительностью команды (включение реле производится командой включения от ПЭВМ, а отключение – по срабатыванию программируемого таймера)
  • режим программного управления длительностью команды (коммутация реле осуществляется командами включения/отключения от ПЭВМ)
В режиме аппаратного управления длительностью команды в зависимости от исполнения мезонин обеспечивает следующие временные параметры команды:
  • длительность времени включения канала/ пределы допускаемой абсолютной погрешности установки длительности включения канала, с - от 0,005 до 6 /±0,001
  • дискретность установки длительности включения, с - не более 0,005
  • характер установки длительности включения канала - независимая установка длительности в каждом канале
Обеспечение коммутацию электрических сигналов постоянного тока со следующими максимальными значениями параметров:
  • максимальное коммутируемое напряжение 60 В
  • максимальный коммутируемый ток 1 А
  • максимальная коммутируемая мощность 50 Вт
Мезонин обеспечивает
  • чтение состояния любого реле
  • чтение состояния триггеров фиксации
  • сброс пары триггеров фиксации включения реле, работающих на одну выходную линию
Тип коммутационного элемента
реле G3VM-61ER
Время замыкания/размыкания контактов реле
не более - 1,5/0,4 мс
В режиме самоконтроля обеспечивает проверку своих основных технических характеристик
Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм Масса 250 г
