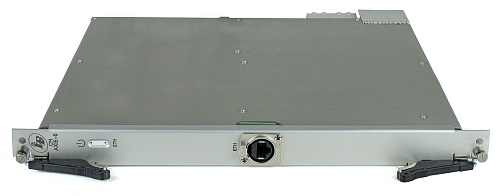

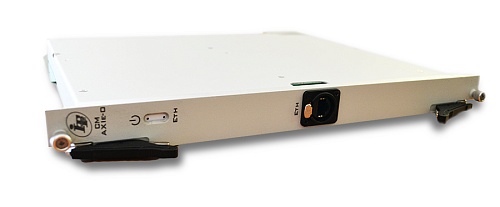

Системный модуль СМ AXIe-0

Системный модуль СМ AXIe-0
Заказать
Наименование для заказа: МОДУЛЬ CM AXIe-0
Заказать
Форм-фактор
AXIe-0;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX);
Максимальная пропускная способность
100 Мбит/с;
Тип
Контроллер;

СМ AXIe-0, выполненный в стандарте AXIe, предназначен для работы в составе измерительных систем, создаваемых на основе магистрали AXIe-0. СМ AXIe-0 предназначен для использования в составе крейтов стандарта AXIe-0 с количеством посадочных мест (слотов) не более 14. СМ AXIe-0 соответствует требованиям стандарта AXIe-0 к системным модулям магистрали AXIe-0.

Модуль контроллера AXIe-0 СМ AXIe-0 предназначен для построения функциональных и измерительных систем и комплексов, для реализации которых не предъявляются высокие требования к синхронизации проводимых измерений и тестов.

СМ AXIe-0 является упрощенной «Low-cost» версией стандартного контроллера слота 0 AXIe - СМГС AXIe-0 и не имеет аналогов ни на территории РФ, ни за рубежом.

Технические характеристики интерфейса взаимодействия с инструментальными модулями крейта
Максимальное количество обслуживаемых инструментальных модулей
до 13
Интерфейс взаимодействия с инструментальными модулями
встроенный Ethernet Switch Ethernet 13 портов 10/100 Base-T
Взаимодействие по триггерным линиям с инструментальными модулями

Не обеспечивается
Тактовая синхронизация инструментальных модулей

Не обеспечивается
Физическая реализация интерфейса взаимодействия с инструментальными модулями
Разъем Zona 2 модуля в соответствии с AXIe стандартом
Технические характеристики интерфейса взаимодействия с внешней аппаратурой
Интерфейс
Ethernet 1 порт 10/100 Base-T
Тип Ethernet коммутатора
Неуправляемый коммутатор
Стандарты и функции
  • IEEE 802.3 10Base-T;
  • IEEE 802.3az Energy Efficient Ethernet (EEE);
  • управление потоком IEEE 802.3x;
  • IEEE 802.3u 100Base-TX;
  • автосогласование скорости
  • метод «Back pressure» в режиме полудуплекса;
  • метод «Back pressure» в режиме полудуплекса;
  • Jumbo-фреймы размером до 2048 байт;
  • поддержка режима полу-/ полного дуплекса для скорости 10/100 Мбит/с;
  • автоматическое определение MDI/MDIX;
Скорость передачи данных
  • Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс);
  • Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
Буфер пакетов
96 Кб
Метод коммутации
Store-and-forward (режим коммутации с промежуточным хранением)
Скорость фильтрации/передачи пакетов
  • Ethernet: 14 880 пакетов в секунду;
  • Fast Ethernet: 14 880 пакетов в секунду
Размер таблицы MAC-адресов
2K записей
Питание модуля
  • минус 48 В;
  • разъем Zona 1 модуля в соответствии с AXIe стандартом
Габаритные размеры (Д х Ш х В) 280 х 30,48 х 322,75 мм Масса 2,1 кг
