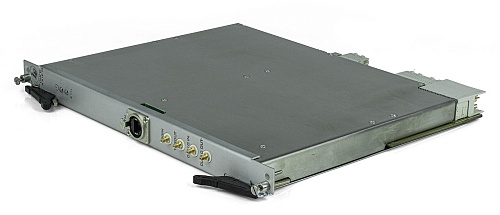

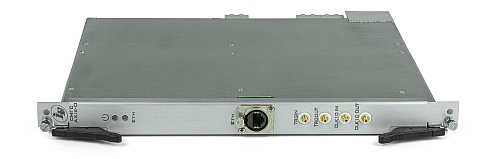

Системный модуль СМГС AXIe-0

Системный модуль СМГС AXIe-0
Заказать
Наименование для заказа: МОДУЛЬ CMГС AXIe-0
Заказать
Форм-фактор
AXIe-0;
Интерфейс
ЕTНERNET (10/100/1000BASE-TX);
Максимальная пропускная способность
1 Гб/с;
Тип
Контроллер;

Модуль СМГС AXIe-0 представляет собой 14-ти портовый неуправляемый Ethernet коммутатор. Один из портов этого коммутатора выведен на лицевую панель модуля и используется для взаимодействия по интерфейсу Ethernet c внешней аппаратурой (ПЭВМ, Ethernet локальная сеть), остальные 13 портов коммутатора используются для взаимодействия с инструментальными модулями крейта стандарта AXIe-0. Такая архитектура модуля позволяет обеспечить взаимодействие внешней ПЭВМ с любым инструментальным модулем крейта стандарта AXIe-0.

СМГС AXIe-0, выполненный в стандарте AXIe, предназначен для работы в составе измерительных систем, создаваемых на основе магистрали AXIe-0. СМГС AXIe-0 предназначен для использования в составе крейтов стандарта AXIe-0 с количеством посадочных мест (слотов) не более 14. СМГС AXIe-0 соответствует требованиям стандарта AXIe-0 к системным модулям магистрали AXIe-0.

Основным отличием CMГС AXIe-0 от остальных моделей системных модулей, выполненных в стандарте AXIe, является поддержка синхронной работы инструментальных модулей как внутри крейта, в который он установлен, так и вне его.

Технические характеристики интерфейса взаимодействия с инструментальными модулями крейта
Максимальное количество обслуживаемых инструментальных модулей
до 13
Интерфейс взаимодействия с инструментальными модулями
встроенный Ethernet Switch Ethernet 13 портов 10/100/1000 Base-T
Взаимодействие по триггерным линиям с инструментальными модулями

Ретрансляция сигналов между любой из 12 линий тригерной шины AXIe крейта и внешними соединителями, расположенными на лицевой панели модуля.
Состояние любой из 12 линий тригерной шины AXIe крейта может быть ретранслировано на разъем «TTRG OUT» модуля. Выбор линии для ретрасляции осуществляется с помощью микропереключателя. Уровень выходного сигнала «TRG OUT» - ТТЛ 5В. Тип разъема – SMB.
Для приема внешних сигналов с последующей ретрансляцией их на тиггерную шину AXIe крейта на лицевой панели модуля располагается разъем
«TRG IN». Выбор линии тригерной шины AXIe крейта для ретрасляции осуществляется с помощью микропереключателя. Уровень входного сигнала
«TRG IN» - ТТЛ 5 В. Тип разъема – SMB
Тактовая синхронизация инструментальных модулей

Формирование сигнала CLK100 на инструментальные модули в соответствии с AXIe стандартом от внутреннего источника опорной частоты модуля или от внешнего источника опорной частоты 10 МГц.
Выбор источника формирования сигнала CLK100 на инструментальные модули и на разъем
«CLK OUT» модуля осуществляется с помощью микропереключателя.
Для подключения внешнего источника опорной частоты на лицевой панели модуля располагается разъем «CLK IN». Параметры входного сигнала: частота – 10 МГц, уровень сигнала - ТТЛ 5 В. Тип разъема – SMB.
Для выдачи сигналов опорной частоты на другие внешние устройства на лицевой панели модуля располагается разъем «CLK OUT». Источником частоты этого сигнала может быть как внутренний генератор модуля, так и сигнал, поступающий на разъем «CLK IN». Параметры выходного сигнала: частота – 10 МГц, уровень сигнала - ТТЛ 5 В. Тип разъема – SMB
Физическая реализация интерфейса взаимодействия с инструментальными модулями
Разъем Zona 2 модуля в соответствии с AXIe стандартом
Технические характеристики интерфейса взаимодействия с внешней аппаратурой
Интерфейс
Ethernet 1 порт 10/100/1000 Base-T
Тип Ethernet коммутатора
Неуправляемый коммутатор
Стандарты и функции
  • IEEE 802.3 10Base-T;
  • IEEE 802.3u 100Base-TX;
  • IEEE 802.3ab 1000Base-T;
  • управление потоком IEEE 802.3x;
  • IEEE 802.3az Energy Efficient Ethernet (EEE);
  • автоматическое определение MDI/MDIX;
  • поддержка режима полу-/полного дуплекса для скорости 10/100/1000 Мбит/с;
  • Jumbo-фреймы размером до 9216 байт;
  • автосогласование скорости
Скорость передачи данных
  • Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс);
  • Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
  • Gigabit Ethernet: 2000 Мбит/с (полный дуплекс)
Буфер пакетов
128 Кб
Метод коммутации
Store-and-forward (режим коммутации с промежуточным хранением)
Скорость фильтрации/передачи пакетов
  • Ethernet: 14880 пакетов в секунду;
  • Fast Ethernet: 148800 пакетов в секунду;
  • Gigabit Ethernet: 1488000 пакетов в секунду
Размер таблицы MAC-адресов
8K записей
Питание модуля
  • минус 48 В;
  • разъем Zona 1 модуля в соответствии с AXIe стандартом
Габаритные размеры (Д х Ш х В) 318,6 х 350 х 30,8 мм Масса 2,1 кг
