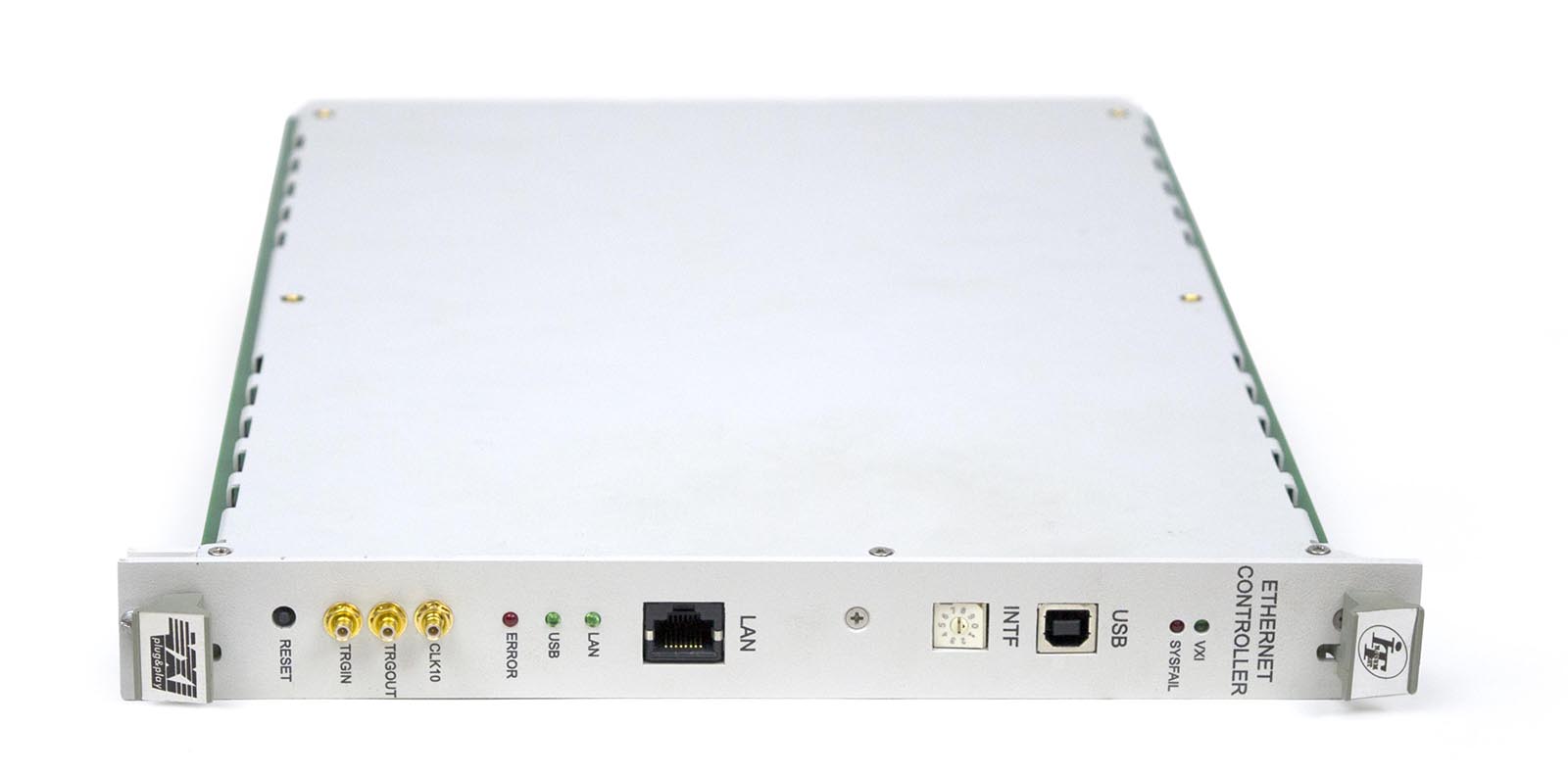

Системный модуль VXI Ethernet Controller

Системный модуль VXI Ethernet Controller
Заказать
Наименование для заказа: ETHERNET CONTROLLER
Заказать
Форм-фактор
VXI;
Интерфейс
ЕTНERNET (10/100BASE-TX); USB 2.0;
Максимальная пропускная способность
480 Мб/с;
Тип
Контроллер;

Модуль ETHERNET CONTROLLER предназначен для использования в составе VXI крейта в качестве системного контроллера слота 0 магистрали VXI.

ETHERNET CONTROLLER обеспечивает подключение

  • персонального компьютера, ETHERNET коммутатора (SWITCH), ETHERNET концентратора (HUB) к VXI крейту через ETHERNET интерфейс.
  • персонального компьютера или USB концентратора (HUB) к VXI крейту через USB 2.0 интерфейс.

ETHERNET CONTROLLER обеспечивает

  • реализацию функции контроллера слота 0 VXI крейта в соответствии с IEC821 VMEbus Standart, Revision VMEbus Specification C.1 (далее по тексту - МЭК 821) и стандартом IEEE Std 1155-1992 rev.1.4.
  • реализацию функции абонента (исполнителя) магистрали VXI. Модуль имеет логический адрес 0 на магистрали VXI.

Модуль функционирует под управлением библиотеки INFORMTEST VISA, соответствующей спецификации VXI Plug&Play.

Технические характеристики интерфейса VXI модуля
Интерфейс VXI модуля обеспечивает:
  • тип устройства модуля - VXI модуль на базе регистров (register based);
  • полная функция системного контроллера Slot-0 VXI крейта;
  • поддержка спецификации VXIbus rev. 1.4;
  • обеспечение режима динамической конфигурации модулей VXI инструментов крейта;
  • формирователь системной частоты и системного сброса VXI крейта;
  • функция арбитра магистрали VXI приоритетного типа PRI;
  • функция запросчика магистрали VXI типа ROR (освобождающий магистраль по требованию);
  • функция шинного таймера магистрали VXI (ВТО);
  • функция обработчика прерывания магистрали VXI приоритетного типа;
  • поддерживаемое адресное пространство А16, А24, А32;
  • DATA TRANSFER DO8, D16, D16 BLT, D32, D32 BLT;
  • формирователь сигналов TTL TRG на любую заданную линию VXIbus TTL Trigger 0-7;
  • возможность ретрансляции сигналов TTL TRG (прием/передача) через разъем типа SMB на другие крейты;
  • синхронизация работы нескольких VXI крейтов от одной тактовой частоты 10 МГц через разъем типа SMB на лицевой панели модуля.
Технические характеристики интерфейса ETHERNET модуля
Интерфейс ETHERNET модуля обеспечивает:
  • тип интерфейса – 10Base-TX/100Base-TX;
  • скорость работы интерфейса – 10/100 Мб/с;
  • режим ETHERNET – full-duplex;
  • режим функционирования Auto-MDIX (с автоматическим определением нужного типа соединительного кабеля и настройкой соответствующих связей, устраняя необходимость в кроссовых кабелях для подключения);
  • режим функционирования Auto-Negotiation (с автоматическим согласованием механизма обмена инфомацией между двумя сетевыми терминалами);
  • наличие встроенного WEB интерфейса для управления настройками модуля при функционировании в локальной сети;
  • количество каналов 1;
  • соединитель ETHERNET тип RJ45;
  • поддержка Plug&Play для РС
Технические характеристики интерфейса USB модуля
Интерфейс USB модуля обеспечивает:
  • тип интерфейса - USB 2.0 ;
  • режим USB - High Speed (полноскоростной режим);
  • скорость работы интерфейса - 480 Мб/с;
  • количество каналов 1 ;
  • соединитель USB тип B ;
  • поддержка Plug&Play для РС.
Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм
Масса 2,0 кг

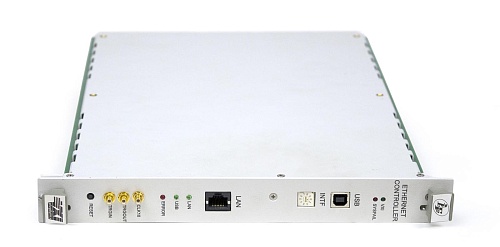

Системный модуль VXI Ethernet Controller
