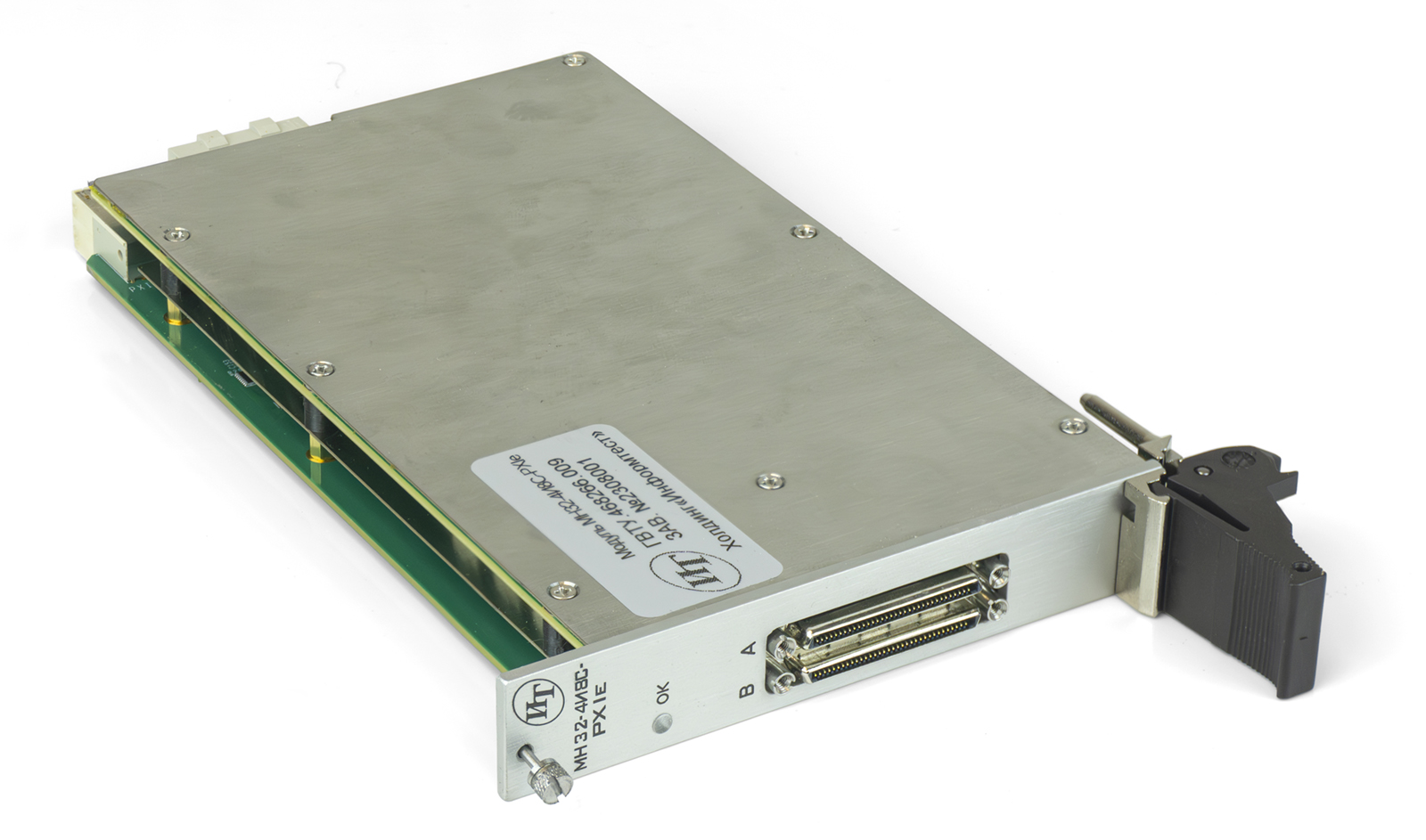

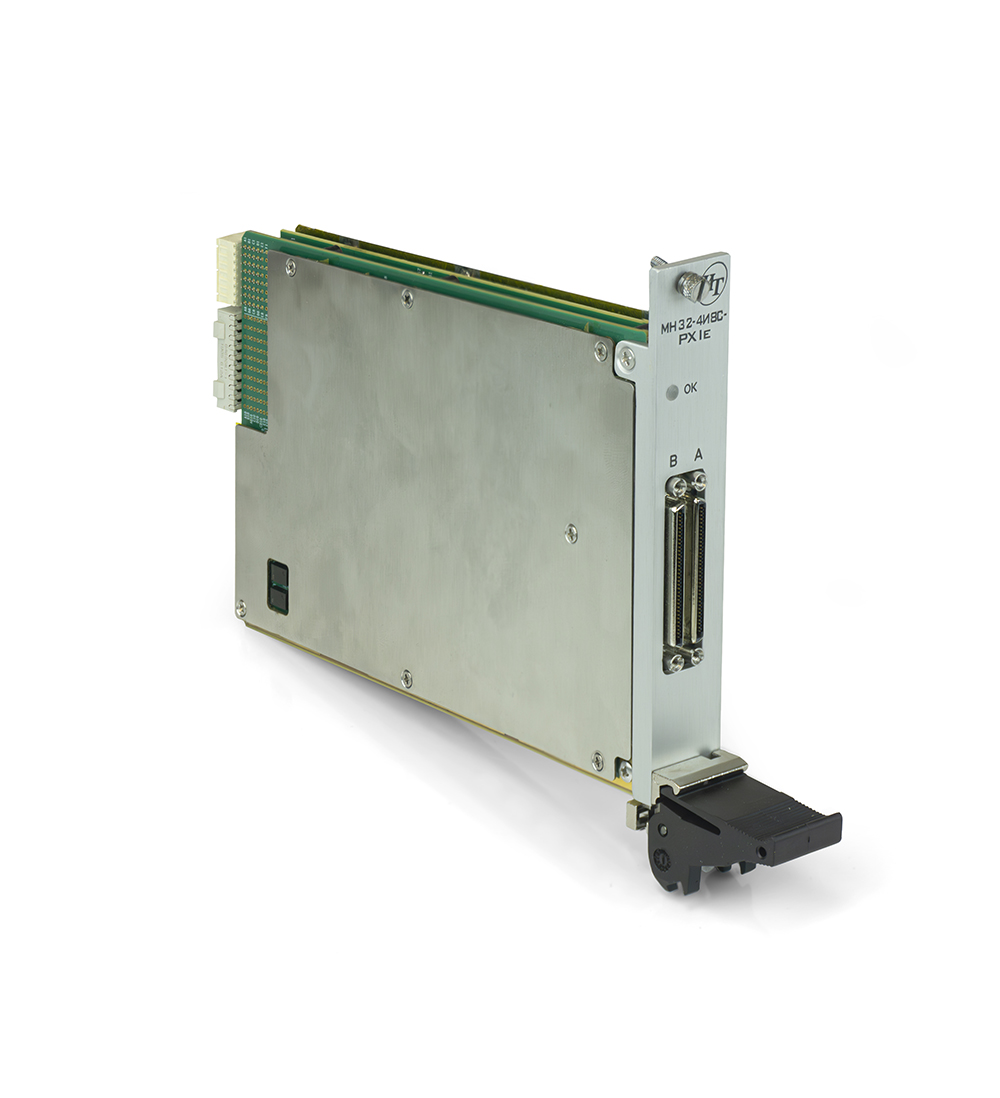

Измеритель мгновенных значений напряжения МН32-4И8С-PXIe

Заказать

Наименование для заказа: МН32-4И8С-PXIe

Заказать

Форм-фактор

PXIe;

Описание
Технические характеристики

Модуль МН32-4И8С-PXIe выполнен в стандарте PXIe, предназначен для измерений мгновенных значений напряжения по 32 каналам c дифференциальными входами.

Модуль имеет функцию выбора индивидуального диапазона для группы каналов.

МН32-4И8С-PXIe выполняет измерения в следующих режимах:

«Блочный» − измерения выполняются до получения заранее заданного количества отсчётов (результатов) по выбранным каналам;
«Непрерывный» − измерения выполняются по всем каналам в непрерывном цикле до получения команды останова

Минимальный период получения результатов измерения (период семплирования):

при опросе одного канала в группе: не более 0,5 мкс;
при опросе двух и более каналов в группе период семплирования (T_семпл) рассчитывается по формуле T_семпл= (T_слова ×N + 0,25), где T_слова − период опроса канала в группе, не менее 1,776 мкс, N − число выбранных каналов в группе

4 независимые группы.
В каждой группе 8 мультиплексированных каналов

Период семплирования задаётся одинаковым для всех измерительных каналов в диапазоне от 0,5 мкс до 10 с с шагом 0,1 мкс

АЦП: 16 бит

Частота дискретизации: до 2МГц

Диапазоны измерений, полоса пропускания и неравномерность АЧХ измерительных каналов:

Диапазон измерений, В	Максимальное допустимое входное напряжение, В	Ширина полосы пропускания по уровню −3 дБ, MГц	Неравномерность АЧХ не более −0,1 дБ в полосе частот, MГц
от −10 до 10	не менее −25 не более 25	1,2 ± 0,3	от 0 до 0,3
от −1 до 1
от −0,1 до 0,1

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде получения результатов измерений (периоде семплирования) и при температуре окружающей среды (20 ± 2) ºС соответствуют значениям:

для диапазона от −10 до 10 В: ±[0,05 + 0,05(U_м/U_x - 1)];
для диапазона от −1,0 до 1,0 В: ±[0,10 + 0,05(U_м/U_x - 1)];
для диапазона от −0,1 до 0,1 В: ±[0,15 + 0,10(U_м/U_x - 1)];

где U_м − верхнее значение границы диапазона, U_x − измеренное значение

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, %

± 0,002 × T,

где Т − отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от 5 ºС до 18 ºС) или от значения 22 ºС (для интервала температур от 22 ºС до 40 ºС)

Входное сопротивление измерительного канала по постоянному току составляет 1 МОм
