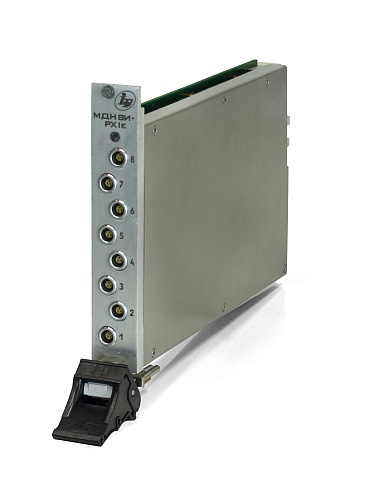

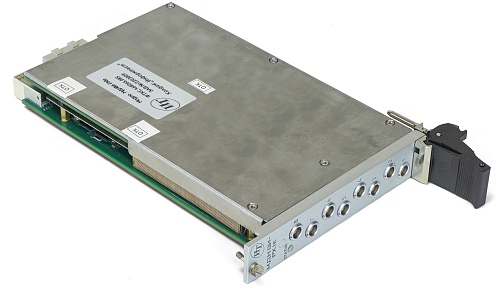

Измеритель напряжения МДН8И-PXIe

Заказать

Наименование для заказа: Измеритель мгновенных значений напряжения МДН8И-PXIe

Заказать

Форм-фактор

PXIe;

Количество каналов

Наличие Госреестре СИ

да;

Период семплирования

1,6 мкс;

Описание
Технические характеристики

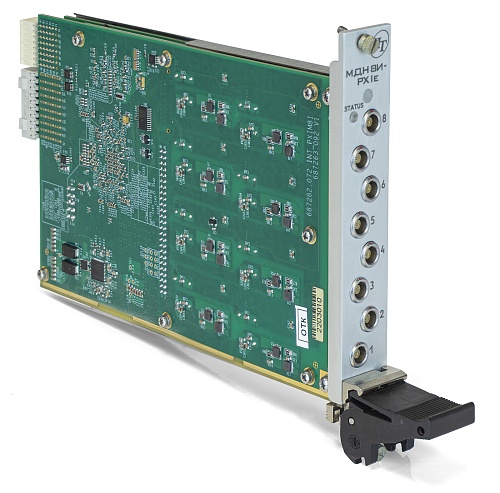

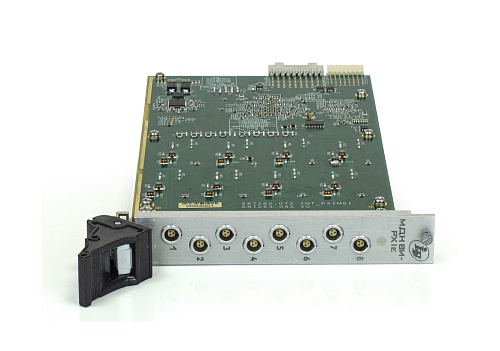

Модуль МДН8И-PXIe выполнен в стандарте PXIe и предназначен для измерений мгновенных значений напряжения по восьми изолированным друг от друга каналам c дифференциальными входами. Основное назначение − высокоточные измерения в системах анализа динамических сигналов.

МДН8И-PXIe выполняет измерения в следующих режимах:

"Непрерывный" − основной режим работы. Измерения выполняются по выбранным каналам в непрерывном цикле до получения команды останова, с буферизацией результатов во встроенной памяти и периодической их отправкой в управляющий компьютер
"Блочный" − измерения выполняются до получения заранее заданного количества отсчётов (результатов) по выбранным каналам

МДН8И-PXIe изготавливается с входными соединителями типа “Розетка 7N3F”. Предназначен для совместной работы с источниками сигналов, подключаемыми к дифференциальным входам модуля витыми экранированными парами.В качестве ответного соединителя рекомендуется применять соединитель типа “вилка 7N3ML” или аналогичные ему, совместимые с модульной розеткой.

Количество каналов: 8 гальванически развязанных друг от друга и от корпуса каналов, имеющих дифференциальные входы

Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при периоде получения результатов измерений (периоде семплирования), равном 1,6 мкс, и при температуре окружающей среды (20 ± 2) °С, %:

±[0,04 + 0,02Ч(U_м/U_x − 1)] для диапазона от −10 до 10 В
±[0,04 + 0,02Ч(U_м/U_x − 1)] для диапазона от −2 до 2 В
±[0,05 + 0,02Ч(U_м/U_x − 1)] для диапазона от −1 до 1 В
±[0,05 + 0,03Ч(U_м/U_x − 1)] для диапазона от −0,2 до 0,2 В
±[0,06 + 0,05Ч(U_м/U_x − 1)] для диапазона от −0,1 до 0,1 В

где U_м − значение верхнего предела диапазона, U_x − измеренное значение

Частота опроса одного канала: до 625 кГц

АЦП: 24 бит

Интерфейс обмена данными: PXIe Gen2 Ч4

Диапазоны измерений:

от −10 до 10 В
от −2 до 2 В
от −1 до 1 В
от −0,2 до 0,2 В
от −0,1 до 0,1 В

Ширина полосы пропускания измерительного канала в зависимости от периода семплирования

Период семплирования	Ширина полосы пропускания измерительного канала по уровню −3 дБ
1,6 мкс	(240 ± 5) кГц
3,2 мкс	(152 ± 5) кГц
6,4 мкс	(76 ± 5) кГц
12,8 мкс	(38 ± 5) кГц

Неравномерность АЧХ измерительного канала в диапазоне частот от 0 до 100 кГц при периоде семплирования равном 1,6 мкс составляет:

в диапазоне частот от 0,1 до 10 кГц не более 0,01 дБ
в диапазоне частот от 10 до 40 кГц не более 0,03 дБ
в диапазоне частот от 40 до 80 кГц не более 0,07 дБ
в диапазоне частот от 80 до 100 кГц не более 0,10 дБ

Период семплирования задаётся одинаковым для всех измерительных каналов в диапазоне от 1,6 до 12,8 мкс и может иметь следующие значения: 1,6 мкс; 3,2 мкс; 6,4 мкс; 12,8 мкс

Электрическая прочность изоляции гальванической развязки: не менее 200 В
Сопротивление изоляции гальванической развязки: не менее 20 МОм
