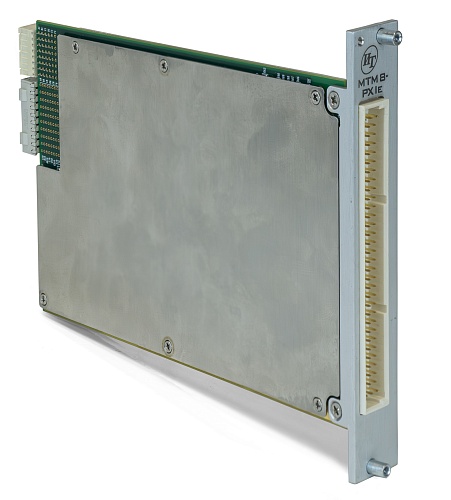

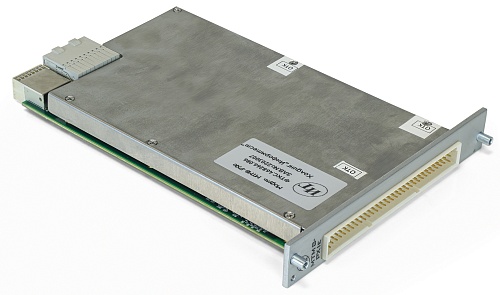

Измеритель для резистивных мостовых схем МТМ8-PXIe

Измеритель для резистивных мостовых схем МТМ8-PXIe
Заказать
Рекомендуем
Новинка
Наименование для заказа: Измеритель для резистивных мостовых схем МТМ8-PXIe
Заказать
Форм-фактор
PXIe;

Модуль МТМ8-PXIe предназначен для измерения электрического напряжения в резистивных мостовых схемах. Модуль должен обеспечивать проверку функционирования в режиме «Самоконтроль».

Модуль МТМ8-PXIe обеспечивает следующие функции:

  • формирование напряжения питания мостовых схем,
  • измерение напряжения питания моста
  • дифференциального напряжения на диагонали моста

Модуль МТМ8-PXIe выполняет измерения в следующих режимах:

  • «Блочный» – измерения выполняются до получения заранее заданного количества отсчетов (результатов) по всем каналам;
  • «Непрерывный» – измерения выполняются по всем каналам в непрерывном цикле до получения команды останова.

Модуль МТМ8-PXIe обеспечивает работу со следующими конфигурациями мостовых схем: полный мост, полумост, четвертьмост.

По условиям применения модуль соответствует требованиям, предъявляемым к средствам измерений группы 3 по ГОСТ 22261-94.

Модуль соответствует требованиям по безопасности, предъявляемым ГОСТ 12.2.091-2002 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ 12.2.007.0-75, ГОСТ Р 58698-2019.

Количество каналов - 8 Частота опроса задаётся одинаковой для всех каналов из значений: 31,25; 62,50; 125,00; 250,00 кГц
Ширина полосы пропускания измерительного канала в зависимости от частоты опроса
Частота опроса, кГц Ширина полосы пропускания измерительного канала по уровню -3 дБ, кГц
250 100
125 50
62,5 25
31,25 12,5
Неравномерность амплитудно-частотной характеристики измерительного канала в полосе частот от 0 до 100 кГц – не более 0,1 дБ
Формирование дифференциального напряжения питания моста индивидуально по каждому из каналов в диапазоне от 0,1 до 10 В
Пределы допускаемой погрешности воспроизведения постоянного напряжения питания моста при максимальной частоте опроса 250 кГц и при температуре окружающей среды (20 ± 2) ºС – не более ± 0,1 %
При работе в четвертьмостовой конфигурации возможны следующие номиналы дополняющего резистора: 120, 350 Ом, 1 кОм (установлены на плате) и пользовательский дополняющий резистор, устанавливаемый в переходник МТМ8 ФТКС.687420.256. Выбор осуществляется программно
Измерение дифференциального напряжения в диапазоне от -50 до 50 мВ Пределы допускаемой погрешности измерений дифференциального напряжения при максимальной частоте опроса 250 кГц и при температуре окружающей среды (20 ± 2) ºС – не более ± 0,1 %
Входное сопротивление измерительного канала – не менее 1 ГОм Функция расчёта относительного перемещения (деформации)

Максимальные задаваемые напряжения питания моста в зависимости от основных схем подключения

Максимальное значение напряжения питания моста
сопротивление моста конфигурация Uпит(max), В
120 Ом Мост 3,3

1/2 и 1/4 мост 7
350 Ом Мост 10
1/2 и 1/4 мост 10
1 кОм Мост 10
1/2 и 1/4 мост 10
