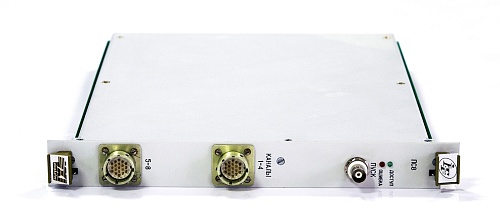

Модуль предназначен для применения в составе информационных измерительных систем на основе магистрали VXI bus для программной установки значений сопротивления с заданным шагом по трем независимым каналам.
Модуль является устройством нa бaзе регистров и имеет рaзмеры C-1.
Модуль формирует по трем независимым каналам активное (омическое) сопротивление. Значение сопротивления устанавливается независимо для каждого канала.
Для обеспечения необходимой точности установки выводы каждого из каналов сделаны по четырехпроводной схеме.
При изменении сопротивления отсутствует разрыв цепи и отсутствуют скачки сопротивления выше заданного сопротивления при приближении к нему снизу и ниже заданного сопротивления при приближении к нему сверху.
При необходимости каналы могут быть отключены от выходов модуля как совместно, так и по отдельности.
| Число независимых каналов программируемого сопротивления - 3 |
Диапазоны изменения сопротивления:
|
|
Значение тока, протекающего через формируемое сопротивление, должно удовлетворять ограничению: I < (0,08/Rз)**0,5 А, где: ** - операция возведения в степень. |
Относительная погрешность установленного сопротивления относительно заданного (Rx) в диапазонах 1 и 2, не более ±{0,1+0,05((Rm/Rx)-1)}%, где: Rm - максимальное значение сопротивления диапазона; |
|
Относительная погрешность установленного сопротивления относительно заданного (Rx) в диапазоне 3, не более ±{1+0,5((Rm/Rx)-1)}%, где: Rm - максимальное значение сопротивления диапазона. |
Модуль обеспечивает отсутствие разрыва цепи при изменении сопротивления и отсутствие скачков сопротивления выше заданного (Rx) при приближении к Rx снизу и ниже Rx при приближении к Rx сверху. |
| Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм | Масса 2,0 кг |
