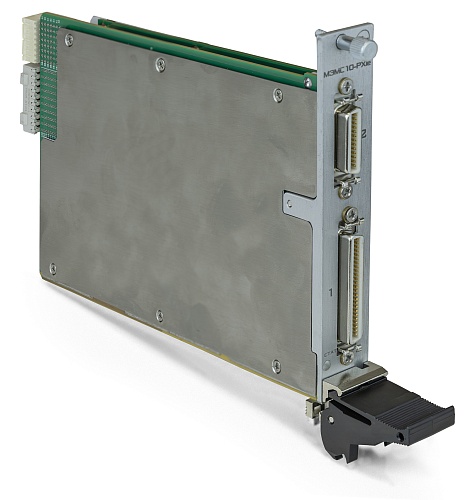

МЭМС10-PXIe
Наименование для заказа:
МЭМС10-PXIe
Форм-фактор
PXIe;
Диапазон значения сопротивления постоянному току
1 - 16383 Ом;
Количество каналов
10;

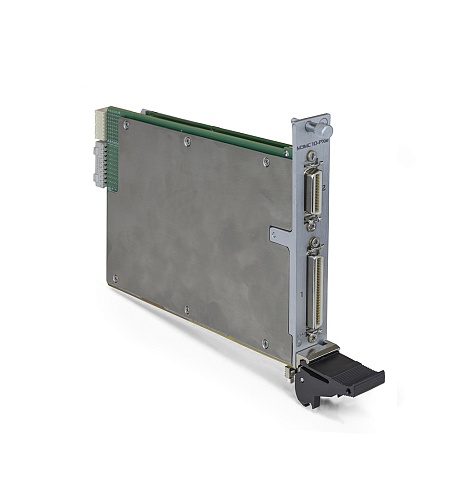

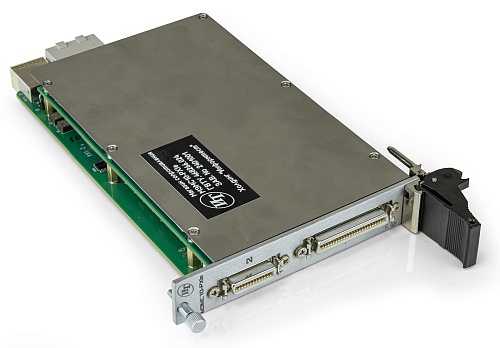

Магазин сопротивления МЭМС10-PXIe предназначен для воспроизведения значений сопротивления постоянному току. Используется в составе информационных измерительных систем совместно с шасси, поддерживающими работу с модулями стандарта PXIe.
Воспроизведение значений сопротивления постоянному току осуществляется по 2-проводной и 4-проводной схемам подключения.
Инструмент обеспечивает 3 режима переключения:
- одновременное, при котором возможно любое промежуточное состояние сопротивления;
- с промежуточным состоянием, не более устанавливаемого сопротивления;
- с промежуточным состоянием, не менее устанавливаемого сопротивления.
Модуль соответствует требованиям по безопасности, предъявляемым ГОСТ 12.2.091-2002 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ 12.2.007.0-75, ГОСТ Р 58698-2019.
Модуль обеспечивает проверку основных технических характеристик в режиме «Самоконтроль».
| Число каналов: 10 независимых и гальванически развязанных друг от друга и от корпуса каналам | Диапазон: от 1 до 16383 Ом (шаг 0,25 Ом) |
|
Абсолютная погрешность воспроизведения сопротивления: ±(0,002×Rу + 0,9) Ом, где Rу – устанавливаемое значение |
Допустимое напряжение между выводами разной полярности в канале: не более 60 В |
| Максимальная мощность, рассеиваемая воспроизводимым сопротивлением постоянному току каждого канала: 100 мВт | Пределы допускаемой дополнительной абсолютной погрешности воспроизведения сопротивления постоянному току по четырехпроводной схеме подключения для каждого канала равны ± (0,002×T) Ом, где Т – отклонение температуры окружающей среды от значения 18 ºС или от значения 22 ºС |
| Электрическая прочность изоляции гальванической развязки: не менее 200 В | Сопротивление изоляции гальванической развязки: не менее 20 МОм |
