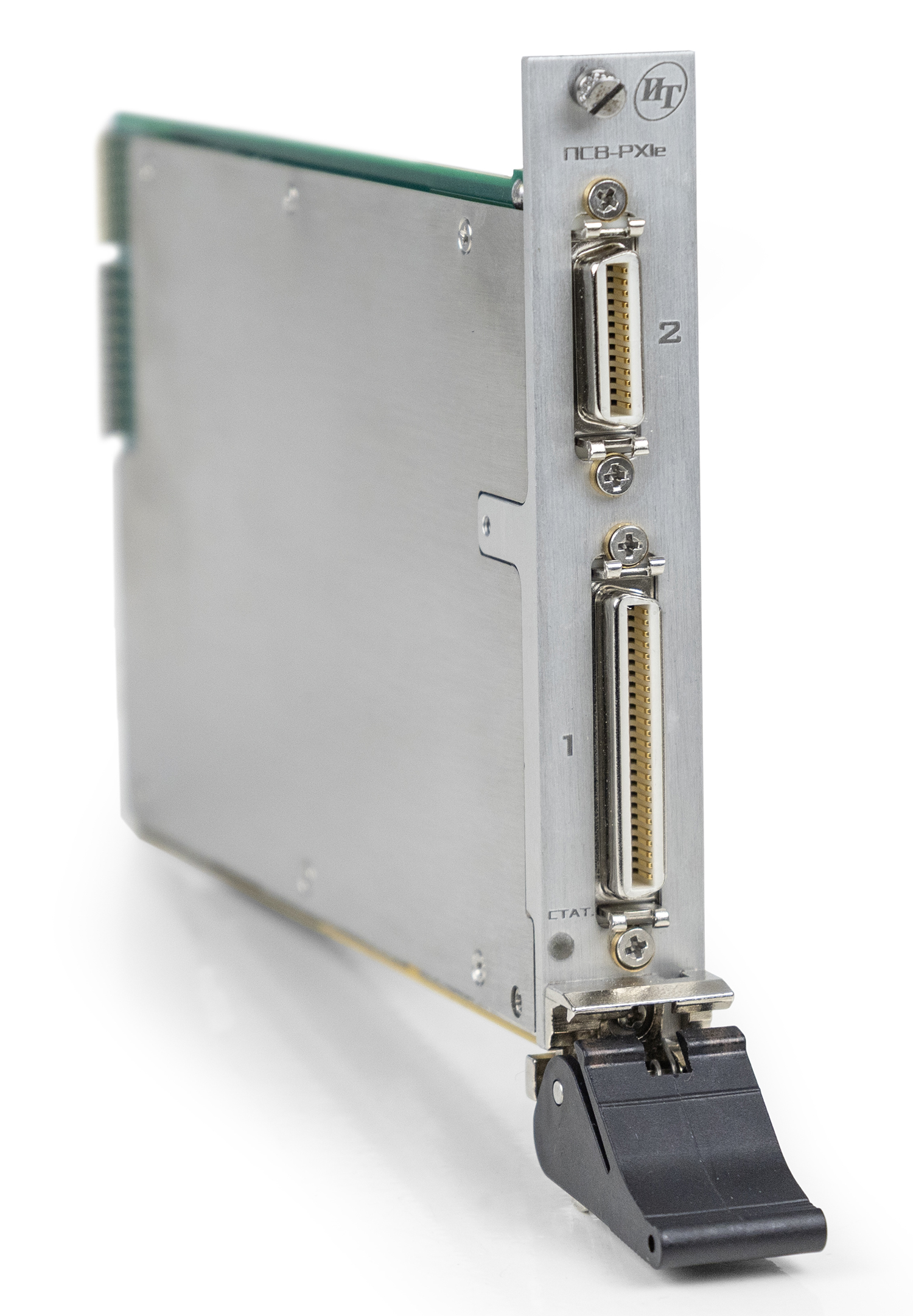

ПС8-PXIe

Заказать

Наименование для заказа: ПС8-PXIe

Заказать

Форм-фактор

PXIe;

Описание
Технические характеристики

Магазин сопротивления прецизионный ПС8-PXIe предназначен для воспроизведения значений сопротивления постоянному току. Используется в составе информационных измерительных систем совместно с шасси, поддерживающими работу с модулями стандарта PXIe.

Воспроизведение значений сопротивления постоянному току осуществляется по 2-проводной и 4-проводной схемам подключения.

Инструмент обеспечивает 3 режима переключения:

одновременное, при котором возможно любое промежуточное состояние сопротивления;
с промежуточным состоянием, не более устанавливаемого сопротивления;
с промежуточным состоянием, не менее устанавливаемого сопротивления.

Модуль по условиям применения соответствует требованиям к СИ группы 3 по ГОСТ 22261-94.

Модуль обеспечивает проверку основных технических характеристик в режиме «Самоконтроль».

Число каналов: 8 независимых и гальванически развязанных друг от друга и от корпуса каналам	Допустимое напряжение между выводами разной полярности в канале: не более 60 В
Диапазоны воспроизведения сопротивления постоянному току: от 10 до 100 Ом от 100 до 1 000 Ом от 1 000 до 2 000 Ом от 2 000 до 15 000 Ом от 15 000 до 50 000 Ом от 50 000 до 150 000 Ом	Абсолютная погрешность воспроизведения сопротивления, Ом: ± 0,02 ± 0,0002×R_x ± 0,0004×R_x ± 0,003×R_x ± 0,005×R_x ± 0,02×R_x, R_x – устанавливаемое значение.
Максимальная мощность, рассеиваемая воспроизводимым сопротивлением постоянному току каждого канала 100 мВт	Электрическая прочность изоляции гальванической развязки: не менее 200 В Сопротивление изоляции гальванической развязки: не менее 20 МОм
