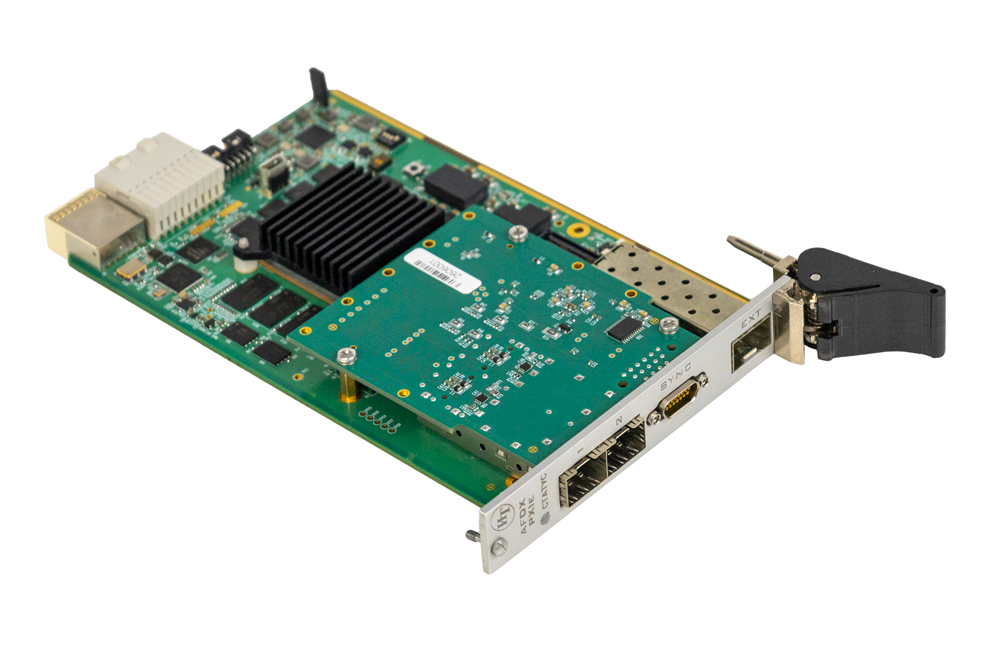

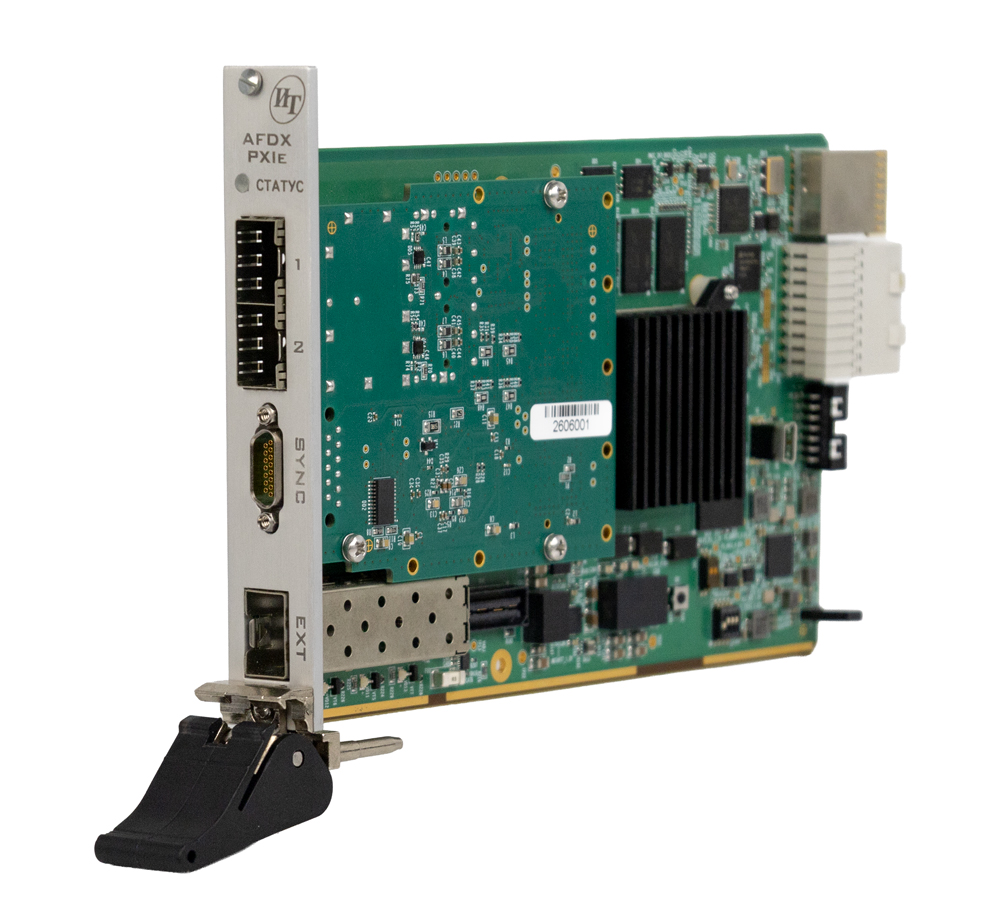

AFDX-PXIe

Модуль AFDX-PXIe представляет собой модуль оконечного устройства ARINC 664 P7. Модуль выполнен в стандарте PXIe.

Преимущества перед аналогами:

• реализация всей логики обработки сообщений (VL traffic shaping, redundancy management) на ПЛИС позволяет минимизировать задержки портов и увеличить точность временных меток до наносекундных значений, в сравнении с решениями на встраиваемых системах.
• разрешение временных меток 10 нс
• поддержка IRIG-B: DCLS и AM
• 4 канала open-collector для промышленных применений
• до 18 000 кадров расписания на виртуальную линию Tx
• гибкая настройка BAG, смещения и IFG с разрешением 1 мкс
• синхронизация старта/останова по PXIe и внешним триггерам

Области применения:

• разработка и испытания оконечных устройств AFDX
• тестирование коммутаторов ARINC 664 P7
• интеграция бортовых сетей
• лабораторные и стендовые испытания
• производственные тесты

Ключевые особенности:

• 1 канал AFDX, 10/100/1000 Мбит/с
• SFP: BASE-X и SGMII (медь/оптика)
• 64 виртуальные линии на передачу и 64 на приём
• до 18 000 кадров расписания на VL Tx, 17 999 на VL Rx
• временные метки кадров с разрешением 10 нс
• режимы: AFDX Comm Ports, SAP ports, монитор.
• инжекция тестовых ошибок, анализ ошибок принятых кадров, настройка разрешений ошибок
• настраиваемый менеджер избыточности
• настройка BAG, смещения кадров между портами и межкадрового интервала с разрешением 1 мкс
• синхронизация: IRIG-B DCLS (B002, B003, B006, B007), IRIG-B AM (B122, B123, B126, B127), выдача IRIG-B AM (B127), секундная метка
• PXIe триггеры и внешние синхросигналы: 4 TTL входа, 4 TTL выхода, 4 open-collector входа-выхода
