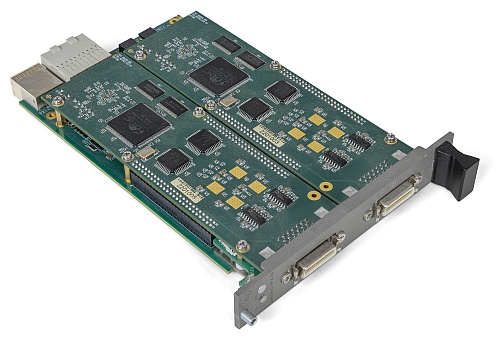

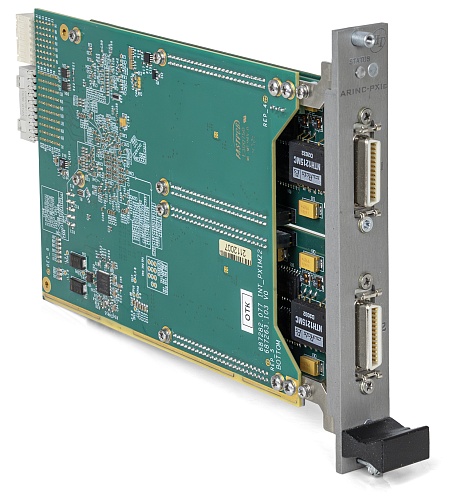

ARINC429-PXIe

Заказать

Наименование для заказа: Модуль ARINC-PXIe

Заказать

Форм-фактор

PXIe;

Описание
Технические характеристики

Модуль ARINC429-PXIe обеспечивает взаимодействие с внешней аппаратурой в полном соответствии с требованиями, изложенными в стандарте ARINC 429.

Модуль ARINC429-PXIe обеспечивает гарантированную доставку цифровой информации, приходящей в ПЭВМ пользователя:

по 16 каналам;
по 8 каналам

Модуль ARINC429-PXIe обеспечивает прием информации по каналам ARINC 429 как без использования фильтров принятой информации, так и с использованием фильтров для значений Lable и SDI в структуре принятых сообщений. При использовании фильтров значений Lable и SDI в ПЭВМ пользователя поступают только отфильтрованные сообщения с заданными значениями Lable и SDI.

Модуль ARINC429-PXIe обеспечивает сопровождение данных от входных каналов ARINC 429 метками времени. Минимальный шаг метки времени 1 мс.

Модуль ARINC429-PXIe формирует коды ошибок при нарушении протокола ARINC 429 в линиях, подключенных к входным каналам.

Исполнения:

16 входных линий ARINC 429 в модуле разбиты на 8 групп по 2 канала в каждой группе.
8 входных линий ARINC 429 в модуле разбиты на 4 группы по 2 канала в каждой группе.

Для каждой группы устанавливается единая скорость приема информации. Модуль ARINC429-PXIe обеспечивает загрузку выходной информации с ПЭВМ пользователя для любой из 8 и 4 выходных линий модуля и ее последующую выдачу по каналам ARINC 429 в различных режимах.

Модуль ARINC429-PXIe обеспечивает загрузку в него предварительно составленного расписания передачи информации по выходным линиям каналов ARINC 429. Модуль обеспечивает выдачу информации согласно расписанию по выходным линиям каналов ARINC 429.

Устройство модуля ARINC429-PXIe позволяет обеспечить синхронную работу с другими модулями, установленными на НМ, обеспечивая тем самым возможность расширения количества используемых в системе каналов ARINC429, функционирующих в единой сетке времени.

Модуль ARINC429-PXIe обеспечивает проверку основных технических характеристик в режиме самоконтроля.

Количество входных каналов ARINC 429: 16 8	Количество выходных каналов ARINC 429: 16 8
Режимы функционирования: низкоскоростной (Low); высокоскоростной (Fast)	Уровень напряжения при передаче информации, В: Высокий: между а и б: (10 ± 1); между а и gnd: (5 ± 0,5); между б и gnd: −(5 ± 0,5) Низкий: между а и б: −(10 ± 1); между а и gnd: −(5 ± 0,5); между б и gnd: (5 ± 0,5) Ноль: между а и б: (0 ± 0,5); между а или б и gnd: (0 ± 0,25)
Частота приема последовательного кода: 12,5 кГц ± 1 %; 50 кГц ± 1 %; 100 кГц ± 1 %
Эквивалентная нагрузка входного канала: R_н не менее 20 кОм; С_н не более 10 пФ
Частота выдачи последовательного кода: 12,5 кГц ± 1 %; 50 кГц ± 1 %; 100 кГц ± 1 %	Нагрузка выходного канала R_н не менее 600 Ом; С_н не более 10,000 пФ
Уровень напряжения при приеме информации, В: Высокий: от 6,5 до 13; Низкий: от -6,5 до -13; Ноль: от 2,5 до -2,5	Длительность зоны одного бита информации при передаче (Time Y,1 bit time), мкс 100 кбит/с: 10 мкс ± 2,5 %; 50 кбит/с: 20 мкс ± 2,5 %; 12,5 кбит/с: 80 мкс ± 2,5 %
Длительность импульса информации при передаче (Time Х,1/2 bit time), мкс: 100 кбит/с: 5 мкс ± 5 %; 50 кбит/с: 10 мкс ± 5 %; 12,5 кбит/с: 40 мкс ± 5 %	Длительность переднего и заднего фронта импульсов при передаче (rise time, fall time), мкс: 100 кбит/с: (1,5 ± 0,5); 12,5 кбит/с: (10 ± 5)
