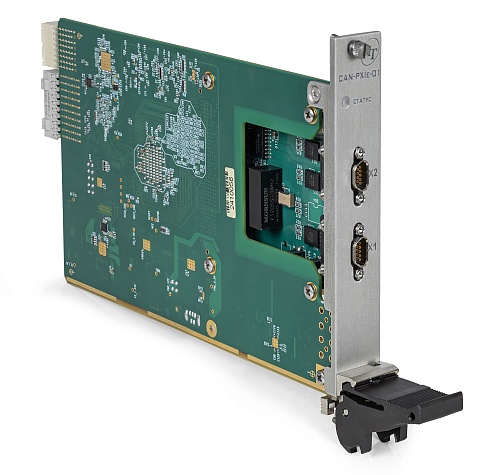

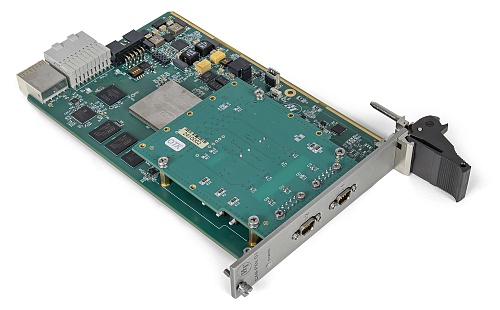

CAN-PXIe

CAN-PXIe
Заказать
Наименование для заказа: CAN-PXIe
Заказать
Форм-фактор
PXIe;

Модуль CAN-PXIe предназначен для взаимодействия с внешней аппаратурой в соответствии с требованиями к стандарту CAN, ГОСТ Р ИСО 11898-1-2015. Модуль обеспечивает гарантированную доставку цифровой информации по интерфейсу CAN (ГОСТ Р ИСО 11898-2-2015). Модуль поддерживает стандарты CAN 2.0A, CAN 2.0B, CAN FD.

Модуль обеспечивает одновременную имитацию:

  • до 64 устройств на 4 физических линиях (16×4) для исполнения CAN-PXIe
  • до 64 устройств на 2 физических линиях (32×2) для исполнения CAN-PXIe-01

Модуль обеспечивает прием и/или выдачу секундных меток по физическим интерфейсам CAN и RS485 для исполнения CAN-PXIe-01.

Модуль формирует коды ошибок при нарушении протокола. Модуль обеспечивает режим работы монитора. Монитор может быть использован как отдельный режим работы модуля, так и совместно с режимом приема-передачи. Модуль обеспечивает режим расписания c возможностью организовывать автоматическую передачу цепочки сообщений. Модуль обеспечивает возможность синхронизации старта/остановки расписания по триггерным линиям PXIe или по получению секундной метки. Модуль обеспечивает привязку сообщений к временным меткам. Модуль обеспечивает возможность формирования тестовых сообщений с ошибками. Модуль в режиме расписания обеспечивает хранение в собственном ОЗУ до 80000 принятых сообщений на каждый канал и до 80000 сообщений на передачу на каждое из устройств.

Модуль обеспечивает проверку основных технических характеристик в режиме самоконтроля.

Количество каналов:
  • 4 (CAN-PXIe)
  • 2 (CAN-PXIe-01)
Количество имитируемых устройств на 1 канал:
  • 16 (CAN-PXIe)
  • 32 (CAN-PXIe-01)
Количество приёмопередатчиков секундной метки:
  • нет (CAN-PXIe)
  • 1 канал по интерфейсу RS485, 1 канал по CAN (CAN-PXIe-01)
Частота приема/передачи CAN: от 10 до 5000 кбит/с
Длительность импульса секундной метки
  • от 0,1 до 100 мс (по интерфейсу RS485)
  • от 0,1 до 1 мс (по интерфейсу CAN)
CAN-PXIe
