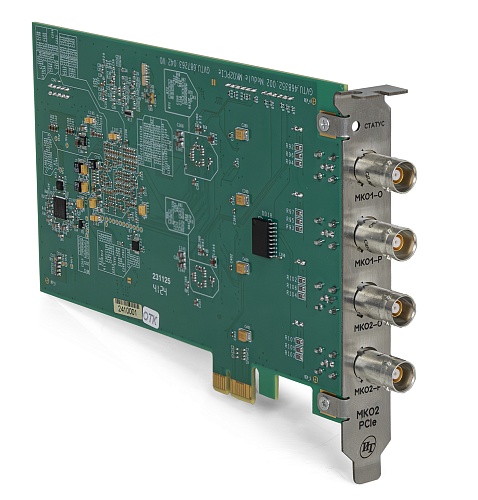

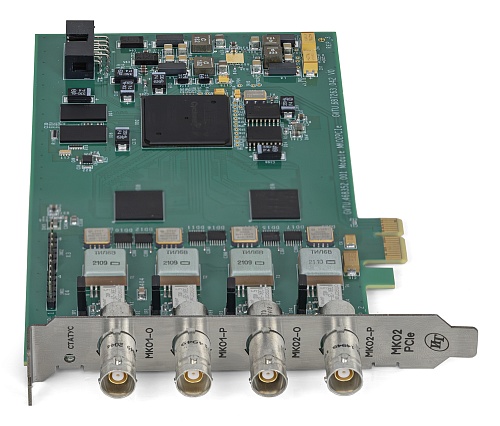

Модуль MKO2PCIe предназначен для взаимодействия с внешней аппаратурой в соответствии с требованиями к интерфейсу MIL-STD-1553 ГОСТ Р 52070-2003. Модуль обеспечивает гарантированную доставку цифровой информации по интерфейсу MIL-STD-1553 ГОСТ Р 52070-2003.
Модуль MKO2PCIe обеспечивает одновременную имитацию до 62 оконечных устройств (ОУ). MKO2PCIe формирует коды ошибок при нарушении протокола MIL-STD-1553 ГОСТ Р 52070-2003. Модуль обеспечивает режим работы монитора (МТ). МТ может быть использован как отдельный режим работы модуля, так и совместно с котроллером шины (КШ) или ОУ. Модуль MKO2PCIe обеспечивает режим работы ОУ с возможностью буферизации принимаемых сообщений для каждого подадреса. Модуль обеспечивает режим КШ c возможностью организовывать автоматическую передачу цепочки сообщений. Модуль обеспечивает привязку сообщений к временным меткам.
Модуль обеспечивает проверку основных технических характеристик в режиме самоконтроля.
| Режим работы: МТ; ОУ; КШ | Имитация устройств в режиме ОУ: до 62 |
| Количество входных каналов: 2 основных и 2 резервных | Количество выходных каналов: 2 основных и 2 резервных |
| Частота приема последовательного кода: 1 Мбит/с | Режим функционирования: MIL-STD-1553 ГОСТ Р 52070-2003 |
Нагрузка выходного канала:
|
Дифференциальное входное напряжение: от 0,86 до 40 В |
Дифференциальное выходное напряжение, измеренное в линии:
|
Время нарастания/спада сигнала: от 100 до 300 нс |
| Нагрузка выходного канала при измерении: Rн – не менее 110 Ом |
