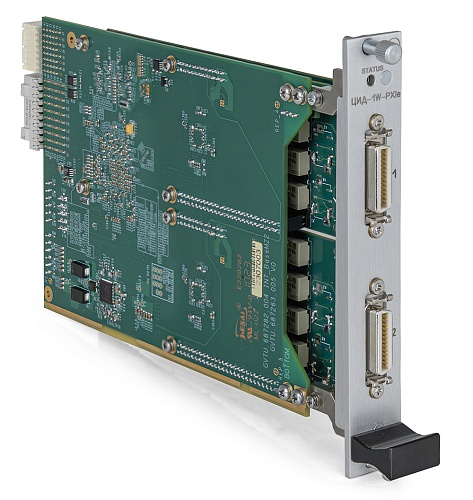

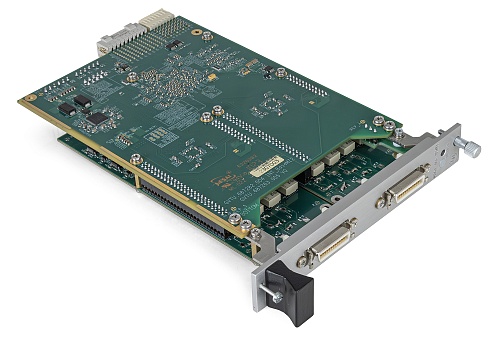

ЦИД-1w-PXIe
Наименование для заказа:
ЦИД-1w-PXIe
Форм-фактор
PXIe;
Модуль ЦИД-1w-PXIe предназначен для сбора информации, управления и имитации датчиков с цифровыми интерфейсами 1-Wire (линии DQ и GND).
Модуль ЦИД-1w-PXIe имеет 2 варианта исполнения:
- 8 независимых канала имитации 1-wire Master / 1-wire Slave
- 4 независимых канала имитации 1-wire Master / 1-wire Slave
Гибкая настройка режима "Master" позволяет опрашивать любые датчики, поддерживающие интерфейс 1-wire.
Режим "Slave" позволяет имитировать до 32 устройств (датчиков) любых типов, поддерживающих интерфейс 1-wire (DS18B20, DS18S20, DS1822, ДАЕ 002 и др.).
Модуль ЦИД-1w-PXIe обеспечивает
- управление и контроль состояния дополнительной двунаправленной линии (DOP) на каждом канале
- возможность программно управляемого подключения и отключения напряжения питания
- проверку основных технических характеристик в режиме самоконтроля
- питание выходных линий 3,3 В/5 В
Выходные цепи модуля гальванически развязаны от корпуса.
Питание выходных каналов модуля может осуществляться от внешнего источника постоянного напряжения значением от 3,3 до 5,5 В.
Количество каналов:
|
Формирование напряжений питания канала:
|
Питание внешних устройств суммарным током до 90 мА на каждом канале по линиям:
|
Электрическая прочность изоляции гальванической развязки не менее 200В |
| Сопротивление изоляции гальванической развязки не менее 20 МОм |
