Назначение

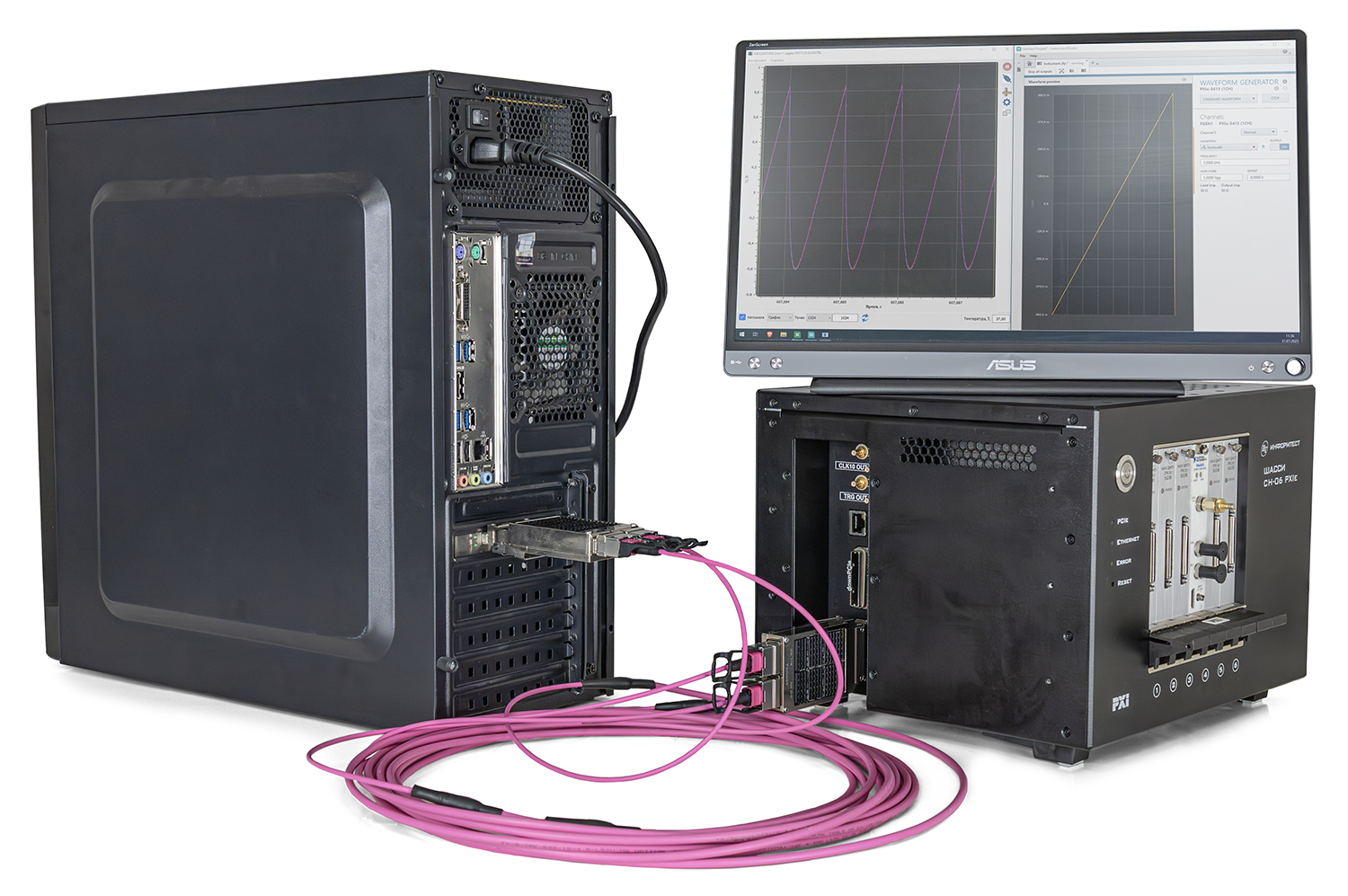

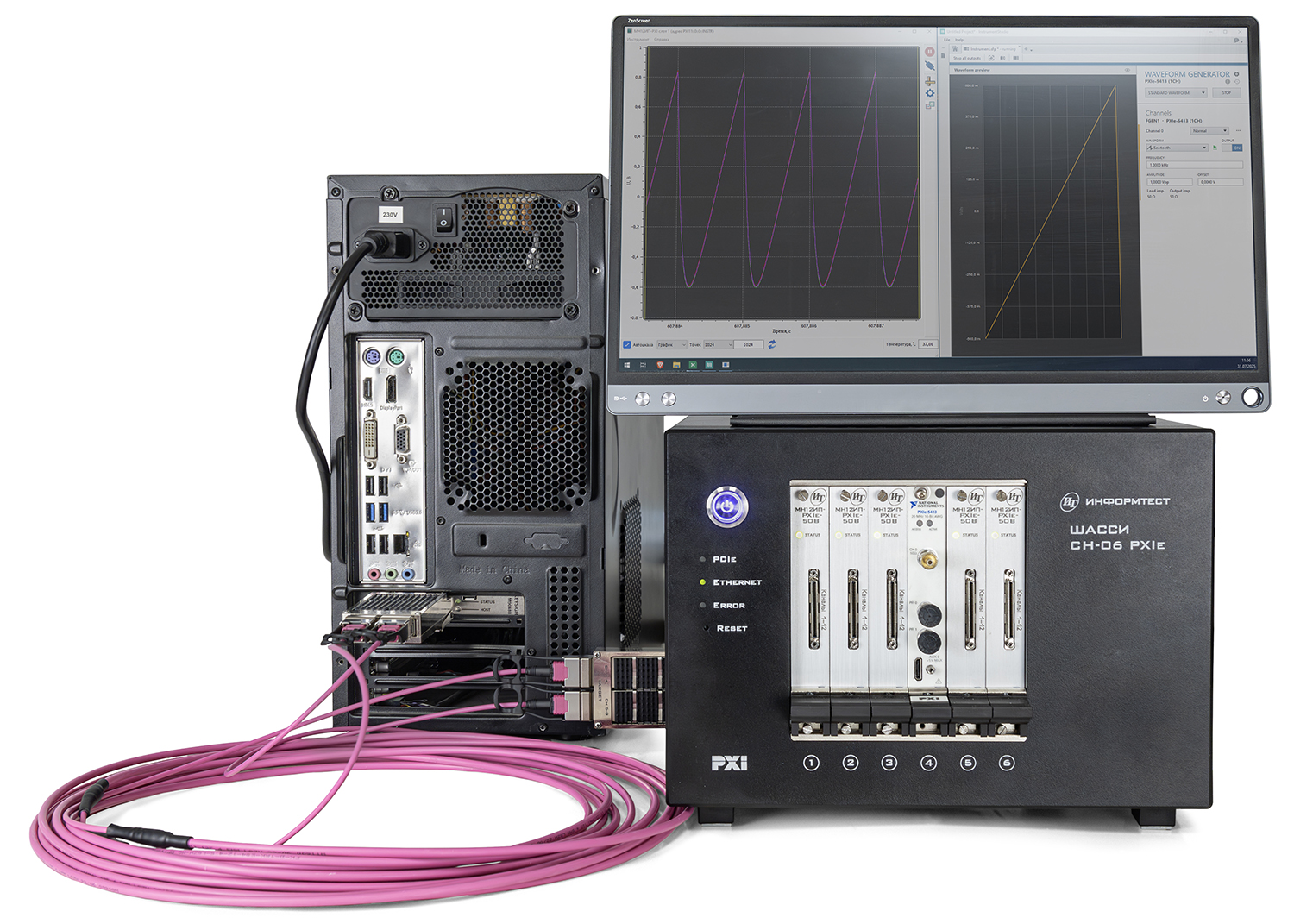

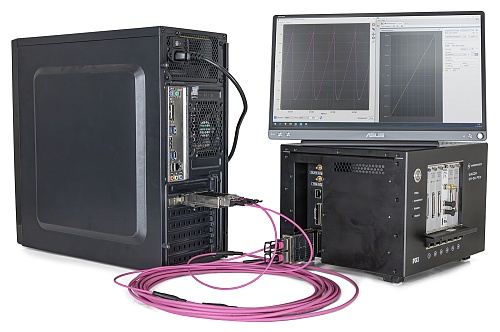

Устройство Optical PCIe предназначено для использования в составе информационных измерительных систем на основе магистрали PXIe и AXIe-1 для обеспечения взаимодействия между ПЭВМ и шасси или между двумя шасси по оптоволоконным линиям связи.
Описание

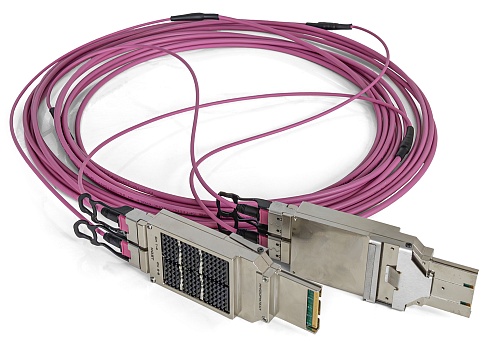

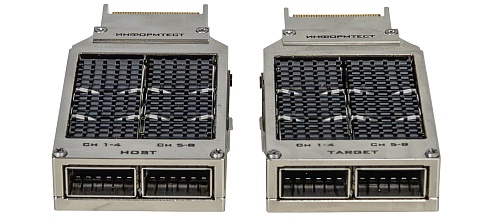

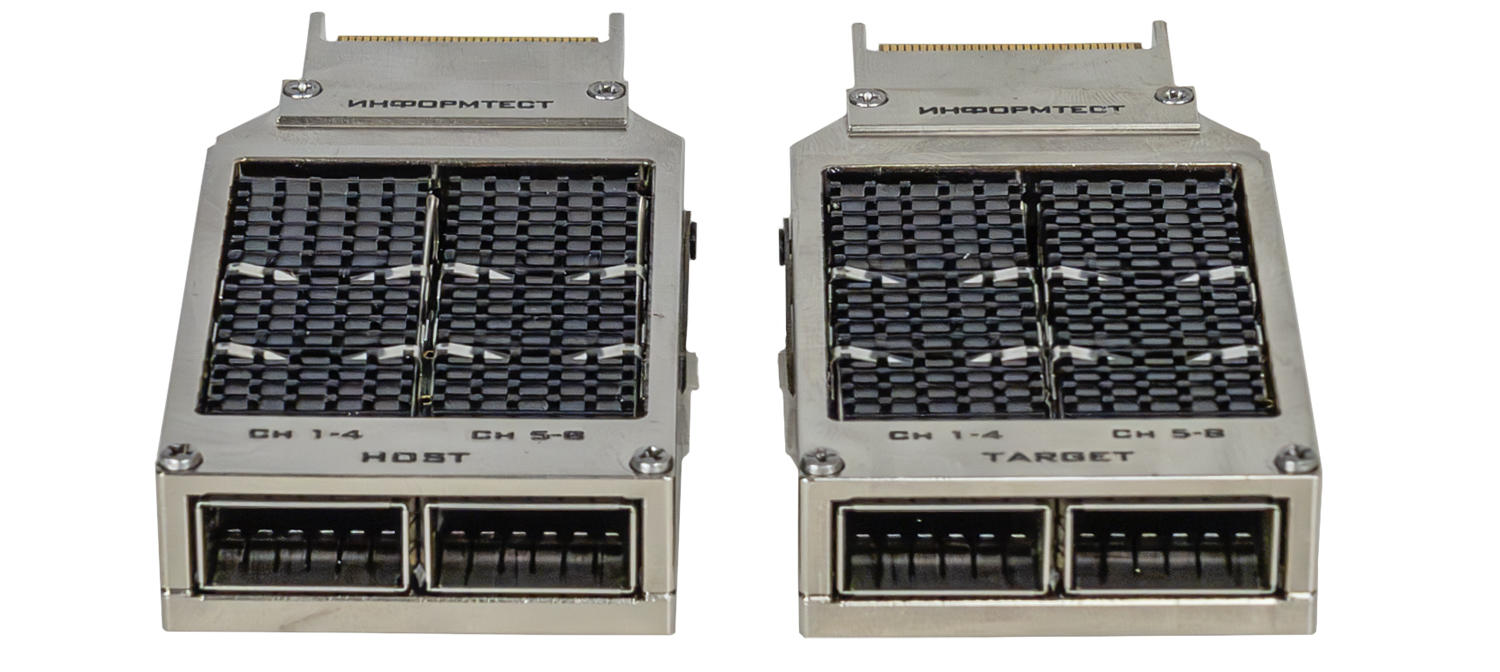

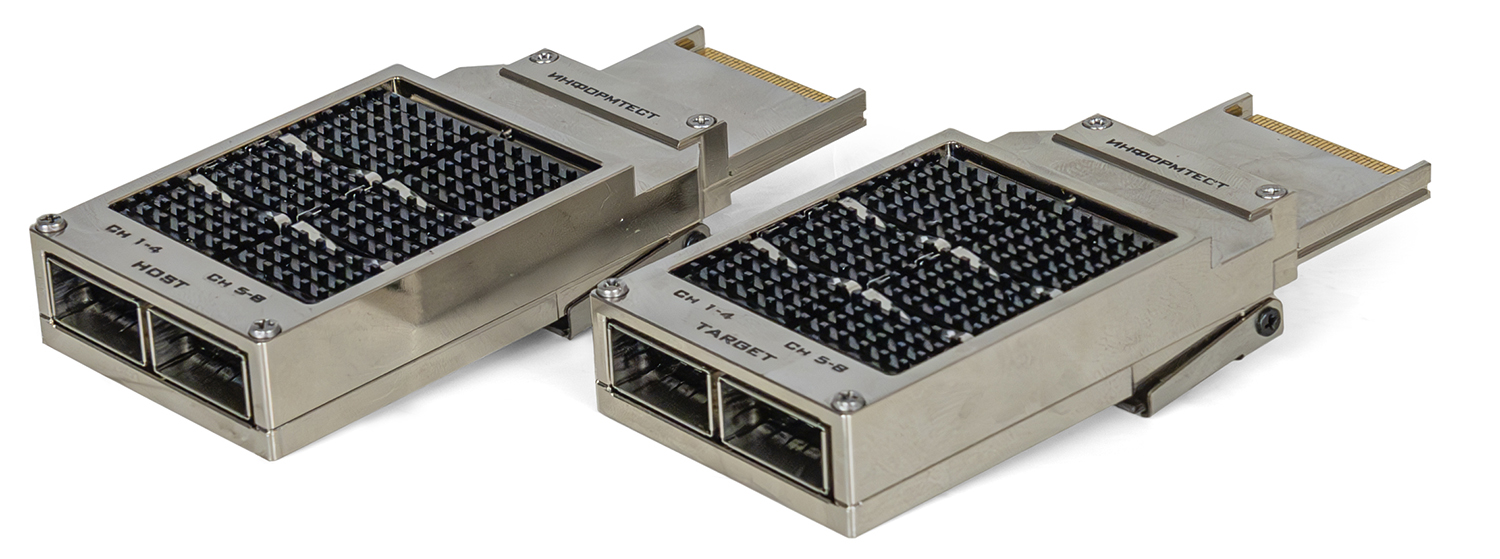

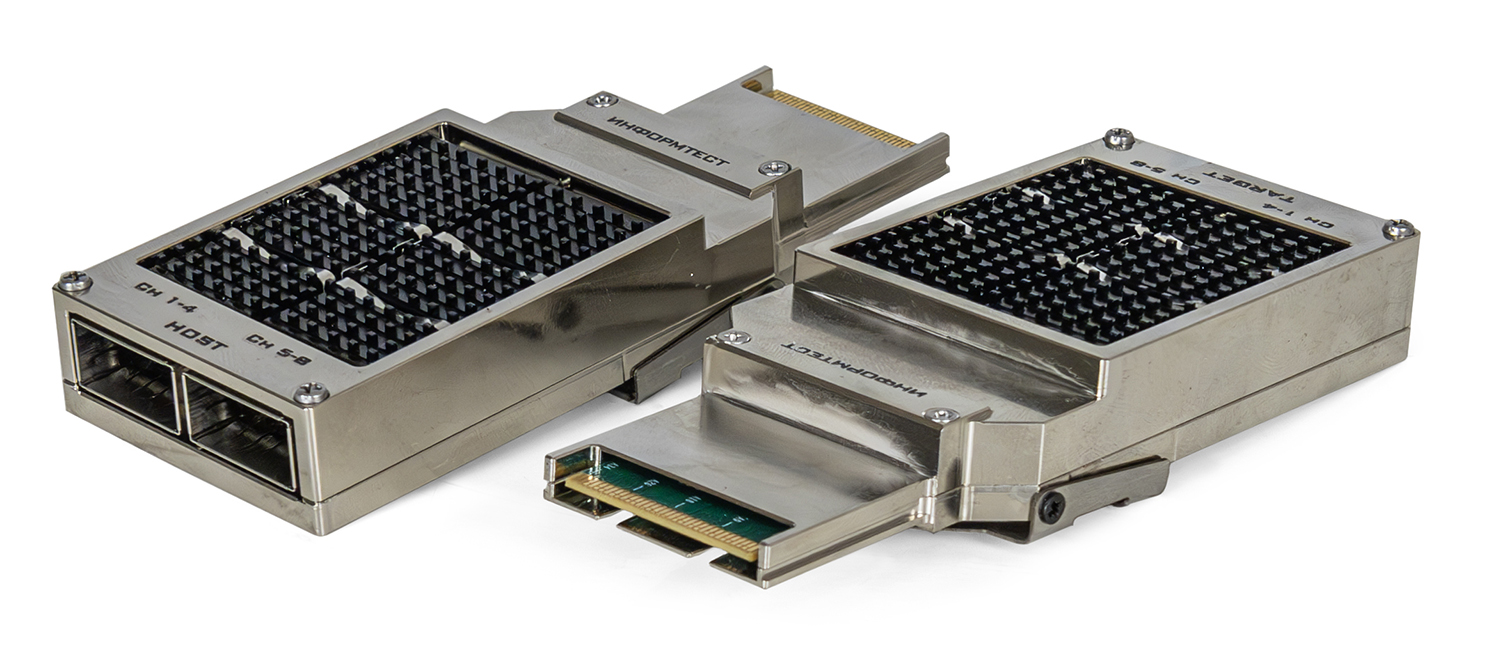

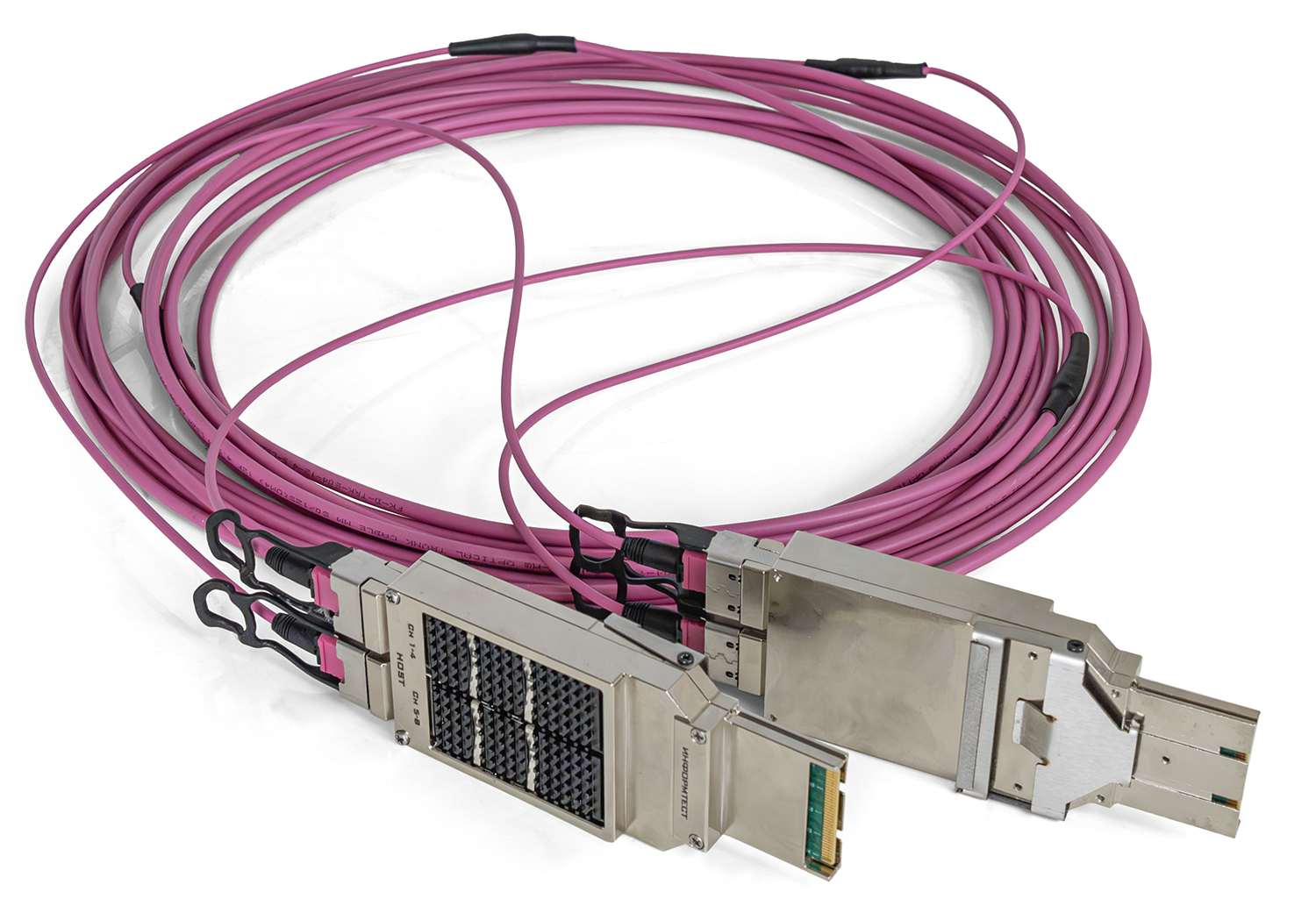

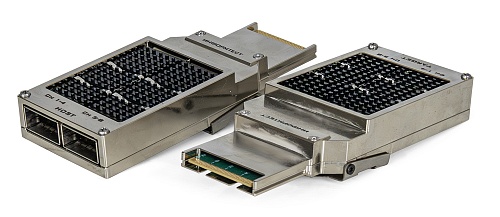

Устройство используется вместо медных кабелей, выполненных в стандарте PCI Express External Cabling Specification Revision 1.0 для конфигурации линий PCIe x8 и устанавливается в стандартные розетки соединителей этого стандарта для обеспечения функционирования шасси стандартов PXIe и AXIe-1 по оптоволоконным линиям связи. Конструктивно устройство Optical PCIe состоит из устройства Host и устройства Target, соединенных между собой оптическими кабелями. В каждом из устройств Host и Target располагаются по два стандартных QSFP+ или QSFP28 Optical Transceiver модуля.
В устройстве Optical PCIe используются кабели российского производства.
| Подключение к внешним устройствам: стандарт PCI Express External Cabling Specification Revision 1.0 для конфигурации линий PCIe x8 | Максимальная суммарная пропускная способность: 80 Гб/с (QSFP+), 200 Гб/с (QSFP28) |
| Обеспечение функционирования по интерфейсу PCIe GEN3 x8 | Тип оптических трансиверов: стандарт QSFP+, QSFP28 (850nm, MMF) |
| Количество оптических трансиверов: 2 в устройстве Host, 2 в устройстве Target | Соединитель оптического кабеля трансивера: стандарт MTP/MPO 12-полосный |
| Количество линий PCIe в оптических кабелях: PCIe x8 | Тип оптического кабеля: стандартный MPO 12 (F) - MPO 12 (F), OM4, тип B |
| Количество оптических кабелей: 2 | Длина оптического кабеля: 5 м (основное исполнение), 10 м (исполнение 01) , 20 м (исполнение 02), 40 м (исполнение 03), 80 м (исполнение 04)* |
| Напряжение питания устройств Host и Target: 3,3 В через интерфейс PCI Express External Cabling | Максимальная потребляемая мощность устройством Host и Target: до 8 Вт |
| *Для используемых в устройстве Optical PCIe оптических трансиверов длина кабеля может быть любой до 100 м для OM4 multimode fibre (MMF). Используются кабели российского производства. | |
