Формирователь опорной частоты МФОЧ
Наименование для заказа:
МФОЧ
Количество каналов
3;
- Точность воспроизведения частоты ± 5 х 10-9
- 3 канала
- 100 МГц выходная частота

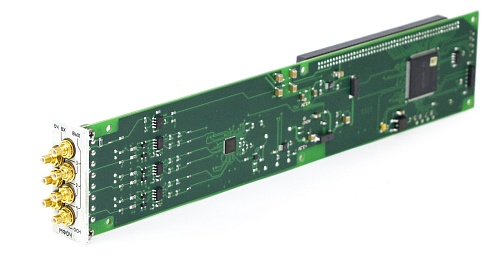

Мезонинный модуль (мезонин) МФОЧ предназначен для воспроизведения по шести выходным линиям высокоточных значений частоты, получаемых путем деления частоты от встроенного генератора опорной частоты.
| Воспроизведение высокоточной частоты, получаемой делением частоты 100 МГц от встроенного высокостабильного генератора |
Количество каналов выдачи частоты - 3 Каждый канал содержит одну основную и одну резервную выходные линии |
| Установка общего для всех каналов коэффициента деления частоты от встроенного опорного генератора в диапазоне от 1 до 6. Коэффициент деления частоты задается целым числом | Установка независимо для каждого канала коэффициента деления частоты, поступающей с общего делителя, в диапазоне от 1 до 32. Коэффициент деления частоты задается целым числом |
| Включение/отключение воспроизведения частоты независимо для каждой выходной линии каналов |
Амплитуда сигнала при воспроизведении частоты 100 МГц на выходах мезонина:
|
| Пределы допускаемой относительной погрешности воспроизведения частоты по всем выходам не более ± 5 х 10-9 при выпуске мезонина из производства | Время выхода значения частоты на установившееся значение, в пределах указанной погрешности, после включения питания не более 60 минут |
| Подстройка точного значения частоты встроенного опорного генератора в пределах не менее ± 50 Гц |
Спектральная плотность мощности фазовых шумов для значения частоты 100 МГц не более:
|
| Габаритные размеры (Д х Ш х В) 266 х 50,8 х 22 мм | Масса 200 г |
