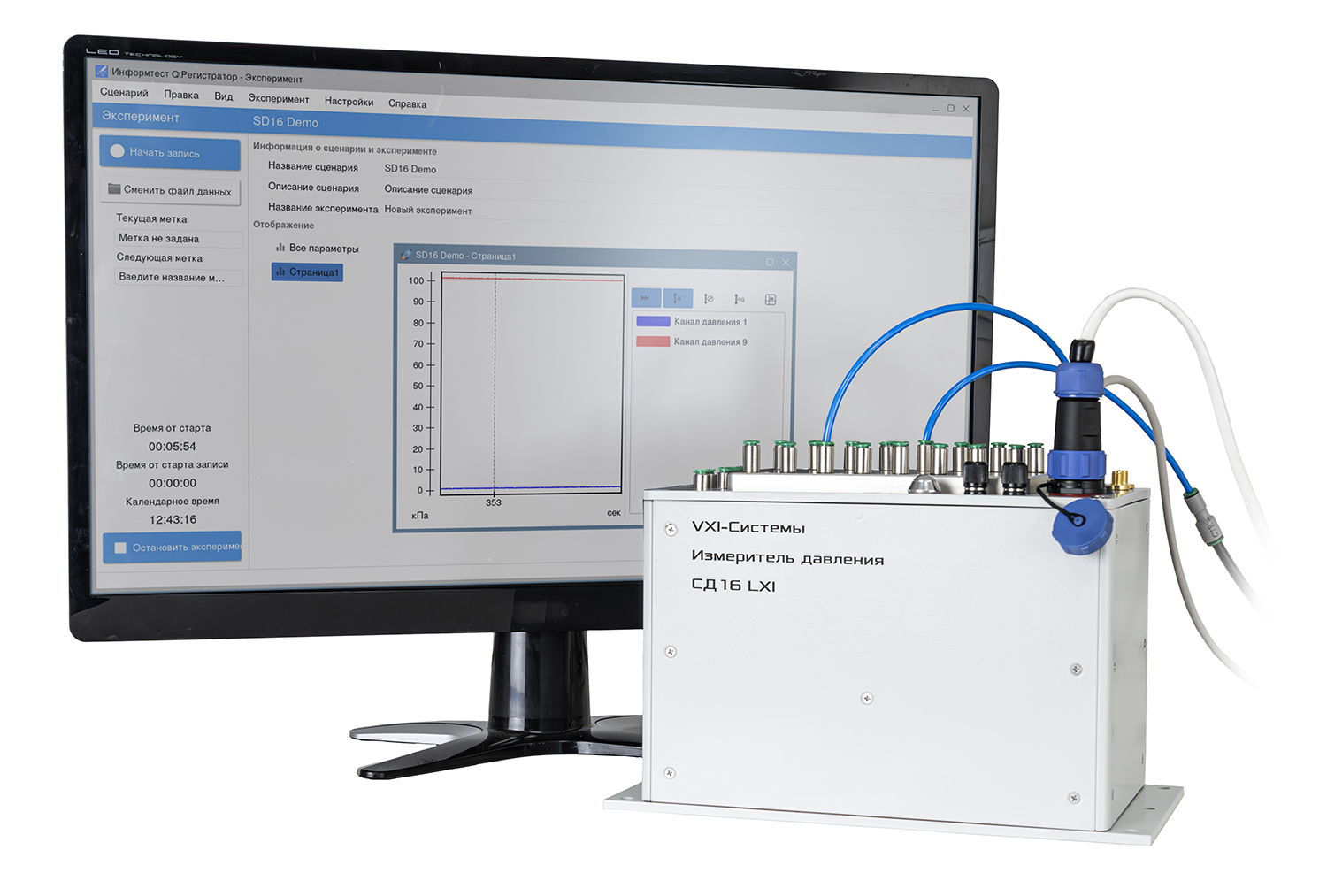

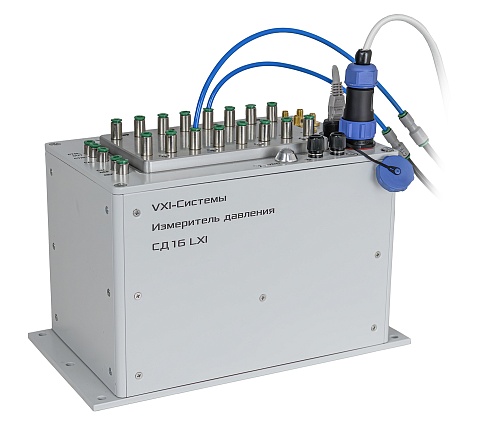

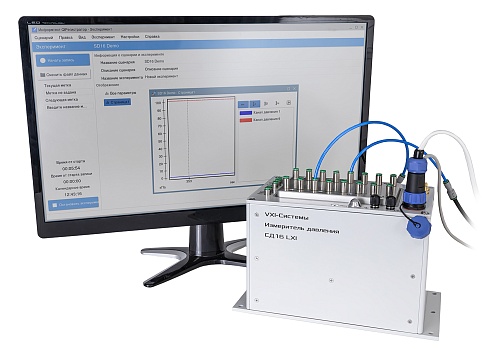

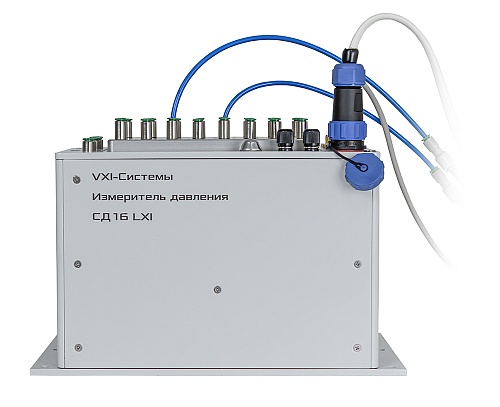

Измеритель давления (сканер) СД16 LXI предназначен для измерения величины постоянных или медленно изменяющихся давлений воздуха или некоррозионно-активных газов. Сканер СД16 LXI позволяет создавать на своей основе многоканальные измерительные системы на промышленных объектах.
Поддерживается многомодульная синхронизация реального времени (входы-выходы TRG IN, TRG OUT; входы-выходы опорной частоты 10 МГц; входы PPS, IRIG B; протокол NTP).
СД16 LXI имеет 16-канальные варианты исполнения для измерения абсолютного и дифференциального давления. Сканер СД16 LXI является LXI инструментом с управлением по Ethernet, с поддержкой операционных систем: Astra Linux, Windows, с развитой системой внутренней диагностики.
Особенности сканера:
- сменная верхняя плита входов давления с возможностью её отдельной продувки
- внутренние контура управления нагревателями (при работе терморегуляторов в нижней части температурного диапазона окружающего воздуха)
- наличие гальванической изоляции: входов питания +24V, линий синхронизации относительно корпуса
Дифференциальное давление*
| Варианты исполнения | Верхняя граница диапазона |
| A0D1 | 2,5 кПа |
| A0D2 | 3,5 кПа; 7 кПа |
| A0D3 | 15 кПа; 30 кПа |
| A0D4 | 52 кПа; 103 кПа |
| A0D5 | 120 кПа; 207 кПа |
| A0D6 | 345 кПа; 690 кПа |
Абсолютное давление*
| Варианты исполнения | Верхняя граница диапазона |
| A1D0 | 52 кПа; 103 кПа |
| A2D0 | 120 кПа; 207 кПа |
| A3D0 | 345 кПа; 690 кПа |
Технические характеристики*
| Количество каналов синхронного измерения давления: 16 | Частота сбора данных (на канал измерения): 1; 10; 100; 500 Гц отсч/c |
| Пределы основной приведённой погрешности измерения давления (в зависимости от диапазона измерения): от ±0,05 до ±0,15 % |
Рабочие режимы:
|
| Интерфейс передачи данных и управления: Ethernet 100BASE-TX | Напряжение питания: от 18 до 36 В |
| Потребляемая мощность: не более 10 Вт / 200 Вт (в режиме без нагревателя / с нагревателем) |
Плавный старт питания при включении−выключении прибора и его нагревателя |
| Габаритные размеры (Д х Ш х В): 280×150×180/190 (без штуцеров/ со штуцерами) | Присоединительные размеры штуцеров: M6, G1/8 |
Рабочий температурный диапазон:
|
Время готовности рабочего режима: не более 40 мин |
*Технические характеристики являются предварительными
