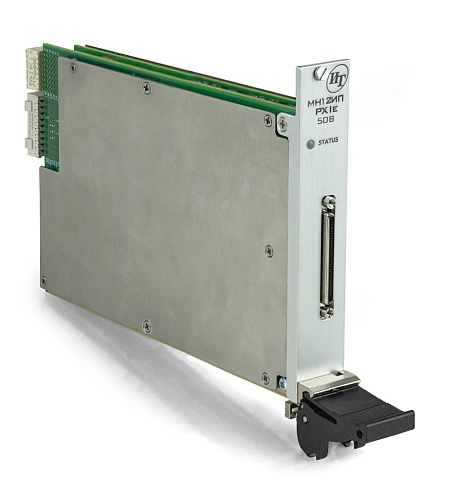

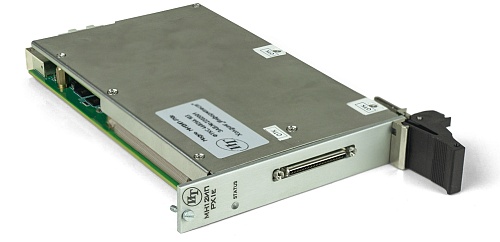

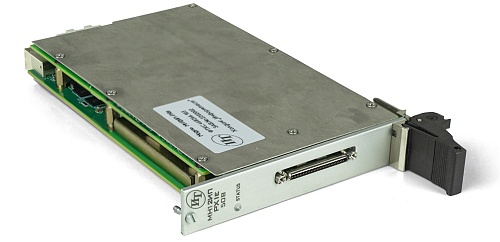

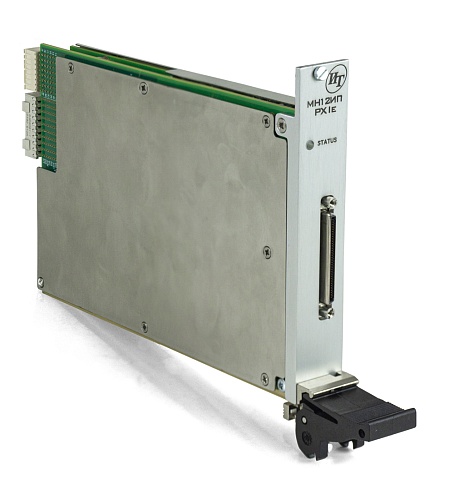

Модуль МН12ИП-PXIe выполнен в стандарте PXIe, предназначен для измерений мгновенных значений напряжения по 12 изолированным друг от друга каналам c дифференциальными входами.
МН12ИП-PXIe выполняет измерения в следующих режимах:
- «Блочный» − измерения выполняются до получения заранее заданного количества отсчётов (результатов) по выбранным каналам;
- «Непрерывный» − измерения выполняются по всем каналам в непрерывном цикле до получения команды останова
Модуль МН12ИП-PXIe соответствует требованиям по безопасности, предъявляемым ГОСТ 12.2.091-2002 к аппаратуре класса III по способу защиты человека от поражения электрическим током в соответствии с классификацией по ГОСТ 12.2.007.0-75, ГОСТ Р 58698-2019. Модуль МН12ИП-PXIe обеспечивает проверку основных технических характеристик в режиме «Самоконтроль».
Диапазоны измерений, полоса пропускания и неравномерность АЧХ измерительных каналов:
| Обозначение | Диапазон измерений | Максимальное допустимое входное напряжение | Ширина полосы пропускания по уровню −3 дБ | Неравномерность АЧХ не более −0,3 дБ в полосе частот |
| МН12ИП-PXIe | от −10 до 10 В |
не менее −25 В не более 25 В |
31 ± 3 кГц | от 0 до 10 кГц |
| от −1 до 1 В | ||||
| от −0,1 до 0,1 В | ||||
| МН12ИП-PXIe-50В | от −50 до 50 В |
не менее −65 В не более 65 В |
2,0 ± 0,3 кГц | от 0 до 0,5 кГц |
| от −5 до 5 В | ||||
| от —0,5 до 0,5 В |
Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде получения результатов измерений (периоде семплирования), и при температуре окружающей среды (20 ± 2) °С:
| Обозначение | Диапазон измерений | Пределы относительной погрешности измерений |
| МН12ИП-PXIe | от −10 до 10 В | ± [0,030 + 0,015Ч(|Uм/Ux| − 1)] |
| от −1 до 1 В | ± [0,030 + 0,015Ч(|Uм/Ux| − 1)] | |
| от −0,1 до 0,1 В | ± [0,060 + 0,030Ч(|Uм/Ux| − 1)] | |
| МН12ИП-PXIe-50В | от −50 до 50 В | ± [0,090 + 0,060Ч(|Uм/Ux| − 1)] |
| от −5 до 5 В | ± [0,060 + 0,030Ч(|Uм/Ux| − 1)] | |
| от −0,5 до 0,5 В | ± [0,060 + 0,030Ч(|Uм/Ux| − 1)] | |
| Примечание: Uм – значение верхнего предела диапазона измерений, Ux – измеренное значение | ||
Общие характеристики:
| Количество каналов: 12 | АЦП: 18 бит |
| Максимальная частота дискретизации 250 кГц (1/период семплирования 4 мкс) |
Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, % ± 0,002 Ч T где Т − отклонение температуры окружающей среды от значения плюс 18 °С (для интервала температур от 5 °С до 18 °С) или от значения 22 °С (для интервала температур от 22 °С до 40 °С) |
| Период семплирования задаётся одинаковым для всех измерительных каналов в диапазоне от 4 мкс до 10 с с шагом 0,1 мкс | |
| Модуль имеет функцию аппаратного усреднения результатов измерений напряжения. Количество усреднений от 1 до 16383 с шагом 1 | |
| Входное сопротивление измерительного канала по постоянному току составляет 1 МОм | Измерительные цепи модуля гальванически развязаны от корпуса НМ. Электрическая прочность изоляции гальванической развязки: не менее 200 В. Сопротивление изоляции гальванической развязки: не менее 20 МОм |
