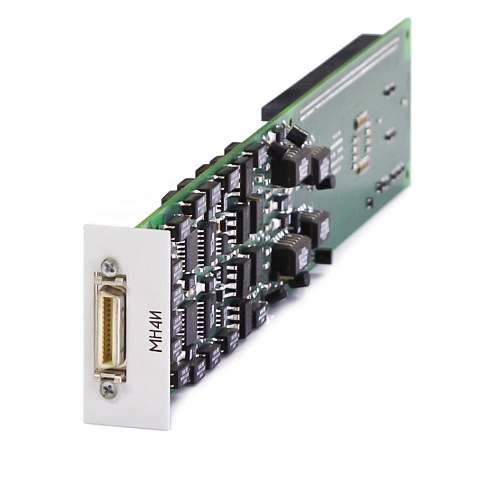

М-модуль МН4И представляет собой мезонинный модуль, предназначенный для измерения величины напряжения постоянных и низкочастотных сигналов по четырем гальванически отвязанным друг от друга каналам (четырех канальный дижитайзер).
М-модуль предназначен для применения в составе автоматизированной измерительной системы для контроля за любым объектом, выходным сигналом которого является напряжение, например, запитанные термодатчики, запитанные потенциометрические датчики, цепи телеметрии и пр.
М-модуль МН4И устанавливается на носитель мезонинов - модуль НМ и соединяется с ним по локальной информационной магистрали. На модуле НМ может быть установлено до четырех м-модулей различных типов. Модуль НМ совместно с установленными на нем м-модулями образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.
Четыре м-модуля МН4И, установленных на модуле НМ, образуют 16-ти канальный дижитайзер.
Измерение напряжения выполняется м-модулем МН4И в трех программно задаваемых диапазонах.
М-модуль МН4И состоит из четырех гальванически развязанных друг от друга, от цепей питания и общих цепей магистрали VXI измерительных каналов. Электрическая прочность изоляции гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм. Каждый измерительный канал имеет дифференциальные входы.
М-модуль МН4И имеет режим программной проверки работоспособности, а также обеспечивает автокалибровку измерительных каналов по команде программы.
Особенностью м-модуля является то, что входы измерительных каналов подключаются к источникам сигналов через контакты реле. Это позволяет гальванически отвязать м-модуль от объекта контроля не отсоединяя кабелей и не снимая с м-модуля питающих напряжений.
Мезонин выполняет измерения в следующих режимах:
- «Однократный» – выполняется однократное измерение по всем каналам;
- «Блочный» - измерения выполняются до получения заранее заданного количества отсчётов (результатов) по всем каналам;
- «Непрерывный» – измерения выполняются по всем каналам в непрерывном цикле до получения команды останова.
В случае превышения входным напряжением верхней границы диапазона в режиме измерения м-модуль формирует запрос на прерывание.
М-модуль обеспечивает суммирование результатов измерения и выдачу результата суммирования в виде 24 разрядного двоичного числа для дальнейшего усреднения. Число N суммируемых отсчетов задается пользователем в интервале от 1 до 500. Это позволяет уменьшить влияние случайных погрешностей на результат измерения.
| Количество измерительных каналов 4 | Максимальное допустимое входное напряжение ±30 В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока равны:
|
Диапазоны измерения напряжения постоянного тока :
|
|
Период получения результатов измерения (период семплирования) задается одинаковым для всех каналов в диапазонах:
|
Входное сопротивление измерительного канала не менее 2 МОм |
| Коэффициент ослабления синфазной составляющей помехи (КОСС) не менее 90 дБ | |
|
Количество аппаратно суммируемых мезонином отсчетов задается в интервале от 1 до 510 с шагом 1 |
|
| Габаритные размеры (Д х Ш х В) 270 х 50,8 х 22 мм | Масса 100 г |
