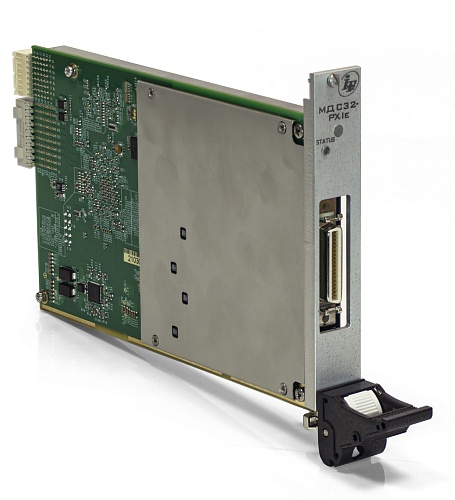

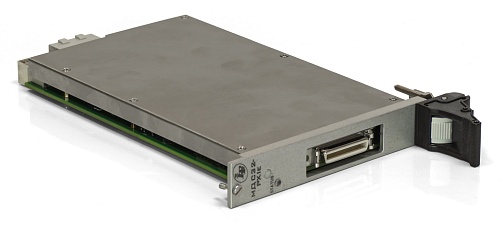

МДС32-PXIe

МДС32-PXIe
Заказать
Новинка
Наименование для заказа:
Заказать
Форм-фактор
PXIe;
Диапазон измерения
0 - 10 В;
Количество каналов
32;
Период семплирования
100 мкс;

Модуль МДС32-PXIe определяет по 32 каналам (2 изолированные группы по 16 каналов) состояние дискретных датчиков (ДД) любого из следующих трех типов (без настройки на тип ДД):

  1. незапитанный релейный контакт
  2. незапитанный электронный ключ
  3. запитанный электронный ключ

Гальваническая развязка входных измерительных цепей каналов модуля от корпуса крейта. Проверка основных технических характеристик в режиме самоконтроля.

Количество каналов: 32 Определение состояния ДД должно выполняться при суммарной емкости линии и ДД не более 3000 пФ
Модуль выполнен в формате PXIe Gen2 Значения токов опроса находятся в пределах от 1,1 до 1,5 мА
Диапазон рабочих входных напряжений от 0 до 10 В Максимально допустимое входное напряжение в диапазоне от -40 до 40 В
Диапазон установки порога срабатывания компаратора: от 0,5 до 9,5 В Шаг установки порога срабатывания компаратора: 0,1 В
Период семплирования задается программно в диапазонах:
  • от 100 мкс до 10 мс с шагом 0,1 мс
  • от 10 мс до 1 с с шагом 0,5 мс
Напряжение гальванической развязки: не менее 200 В
Сопротивление гальванической развязки: не менее 20 МОм
Зависимость сигналов на выходе модуля от значения выходной величины ДД

Тип ДД

Выходная величина ДД и ее значение

Сигнал на выходе модуля

Сопротивление ДД

1

5 Ом и менее

лог.0

1, 2

100 кОм и более

лог.1

1

от 5 Ом до 100 кОм

любое состояние
(либо лог.0, либо лог.1)

Напряжение на ДД

3, 2

1 В и менее

лог.0

3,

3 В и более

лог.1

3

от 1 В до 3 В

любое состояние (либо лог.0, либо лог.1)

2

Напряжение более 1 В или
сопротивление менее 100 кОм

любое состояние (либо лог.0, либо лог.1)
