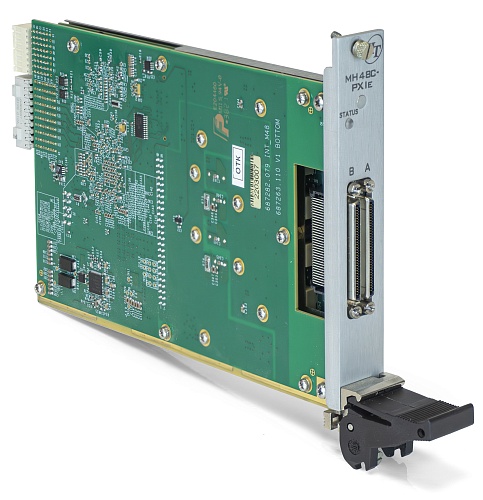

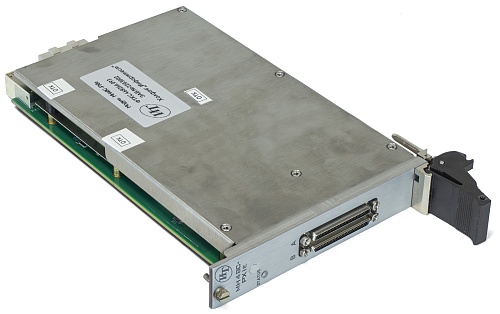

МН48С-PXIe

Заказать

Наименование для заказа: Измеритель мгновенных значений напряжения МН48С-PXIe

Заказать

Форм-фактор

PXIe;

Диапазон измерения

±10 В;

Количество каналов

48;

Наличие Госреестре СИ

да;

Период семплирования

416 мкс;

48 каналов
Диапазон измерения напряжения: от −10 до 10 В
Период семплирования: 416 мкс

Модуль обеспечивает преобразование мгновенных значений напряжения по 48 каналам, имеющим дифференциальные входы.

Проверка основных технических характеристик в режиме самоконтроля. Измерительные цепи модуля гальванически развязаны от корпуса шасси. Входные линии измерительных каналов обеспечивают возможность программно-управляемого подключения и отключения объекта контроля.

Описание типа СИ МН48С-PXIe

640.59 КБ

.pdf

Количество каналов: 48

Измерение может выполняться в диапазонах:

от −10 до 10 В
от −5 до 5 В
от −2,5 до 2,5 В
от −1,0 до 1,0 В
от −500 до 500 мВ
от −250 до 250 мВ
от −125 до 125 мВ
от −60 до 60 мВ
от −30 до 30 мВ

Модуль выполнен в формате PXIe Gen2

Минимальный период семплирования для одного канала: не более 416 мкс

Максимально-допустимое напряжение на входах модуля 35 В

Предел допускаемой относительной погрешности измерения напряжения постоянного тока при минимальном периоде семплирования, %:

для диапазона от −10 до 10 В	±[0,005 + 0,003(U_м/U_x− 1)]
для диапазона от −5 до 5 В	±[0,006 + 0,004(U_м/U_x− 1)]
для диапазона от −2,5 до 2,5 В	±[0,007 + 0,008(U_м/U_x− 1)]
для диапазона от −1,0 до 1,0 В	±[0,006 + 0,004(U_м/U_x− 1)]
для диапазона от −500 до 500 мВ	±[0,010 + 0,009(U_м/U_x− 1)]
для диапазона от −250 до 250 мВ	±[0,018 + 0,018(U_м/U_x− 1)]
для диапазона от −125 до 125 мВ	±[0,040 + 0,027(U_м/U_x− 1)]
для диапазона от −60 до 60 мВ	±[0,080 + 0,060(U_м/U_x− 1)]
для диапазона от −30 до 30 мВ	±[0,120 + 0,300(U_м/U_x − 1)]

где U_м – верхнее значение границы диапазона, U_x – измеренное значение

Электрическая прочность изоляции гальванической развязки: не менее 200 В

Сопротивление изоляции гальванической развязки: не менее 20 МОм
