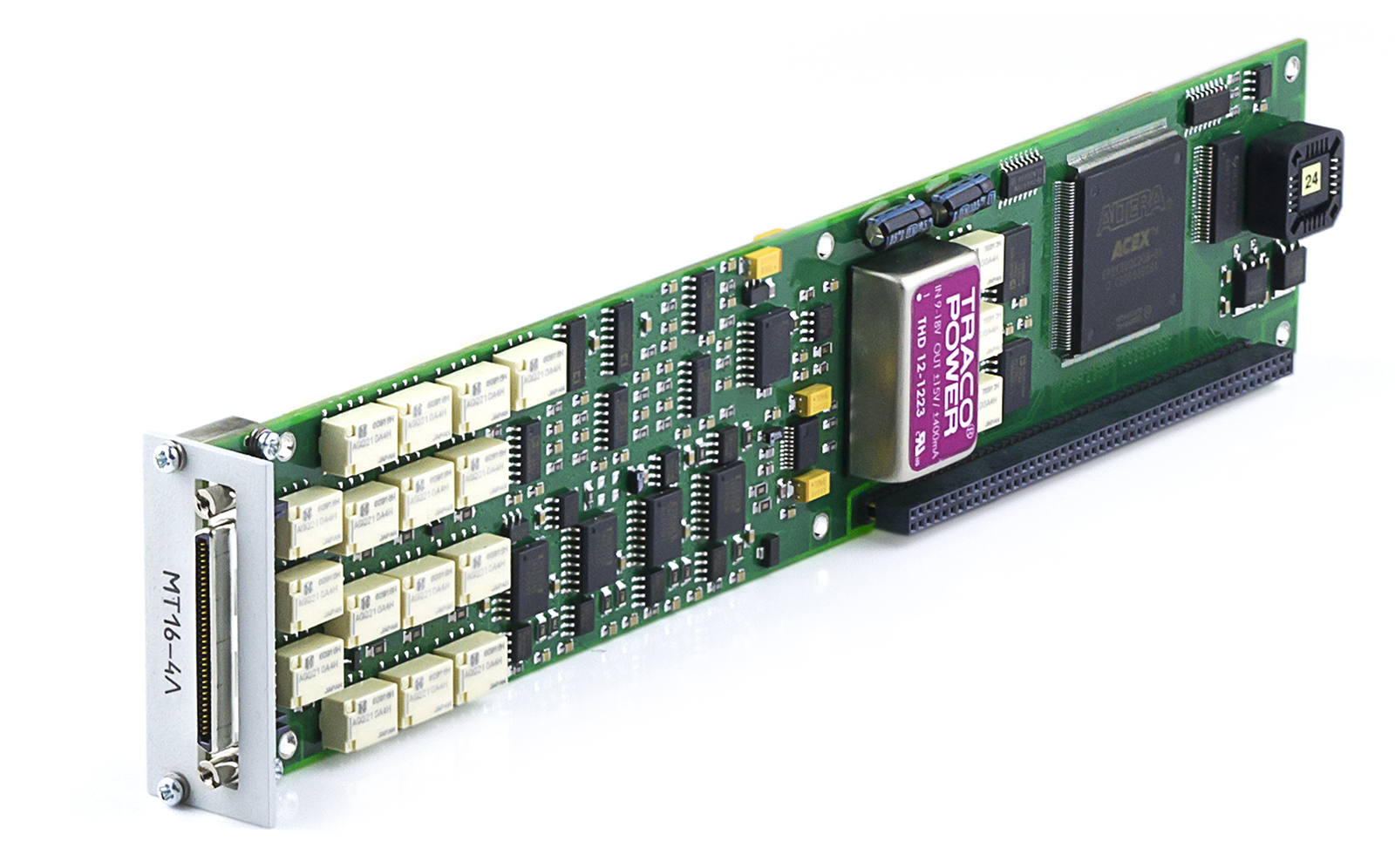

Измеритель сопротивления МТ16-4Л

М-модуль МТ16-4Л представляет собой мезонинный модуль (далее мезонин), предназначенный для измерения сопротивления резистивных датчиков по четырехпроводной схеме измерения по шестнадцати каналам (шестнадцатиканальный диджитайзер). М-модуль МТ16-4Л устанавливается на носитель мезонинов - модуль НМ-М и соединяется с ним по локальной информационной магистрали. На модуле НМ-М может быть установлено до четырех мезонинов различных типов. Модуль НМ-М совместно с установленными на нем мезонинами образует модуль VXI размера С-1 и используется для создания информационных измерительных VXI-систем.

Четыре МТ16-4Л, установленных на модуле НМ, образуют 64-х канальный диджитайзер.

Мезонин выполняет измерение сопротивлений, сканируя шестнадцать независимых каналов в однократном или циклическом режиме. При выходе значения измеряемой величины за пределы диапазона измерения выдаётся запрос на прерывание. Результаты измерения могут усредняться, что позволяет за выбранный пользователем промежуток времени и значительно уменьшать влияние случайных погрешностей на результат измерения.

Входы мезонина подключаются к измеряемым датчикам через контакты реле. Это позволяет отвязать М-модуль от объекта контроля не отсоединяя кабелей и не снимая с мезонина питающих напряжений.

Программная коррекция "0" и проверка работоспособности мезонина выполняются при подключённых к его входам измерительных цепях и не изменяют их состояния.

Измерительные каналы имеют гальваническую развязку от цепей управления, цепей питания и общих цепей магистрали VXI. Электрическая прочность изоляции гальванической развязки не менее 200 В. Сопротивление гальванической развязки не менее 20 МОм.

Драйвер_МН32С, МН32СМ, МТД32, МТ16

1.85 МБ

.rar

Измерение по четырёхпроводной схеме величины сопротивления постоянному току по шестнадцати независимым каналам

Период получения результатов измерений (период семплирования) задаётся одинаковым для всех каналов, участвующих в измерении, в диапазоне от 302 мкс до 16,777214 с с шагом 1 мкс.

Варианты исполнения

Диапазоны измерения сопротивления постоянному току

Значения токов опроса, протекающие через измеряемые сопротивления

Обозначение	Диапазоны измерений сопротивления	Значение тока опроса, мкА	Каналы
МТ16-4Л	от 2,5 до 250 Ом	227 ± 5	1 - 16
	от 5 до 500 Ом
	от 10 до 1 кОм
	от 20 до 2 кОм
	от 50 до 5 кОм
	от 100 до 10 кОм
МТ16-4Л-01	от 0,6 до 62 Ом	927 ± 5	1 - 16
	от 1,2 до 125 Ом
	от 2,5 до 250 Ом
	от 5 до 500 Ом
	от 12,5 до 1,25 кОм
	от 25 до 2,5 кОм
МТ16-4Л-02	от 2,5 до 250 Ом	227 ± 5	1 - 8
	от 0,6 до 62 Ом	927 ± 5	9 - 16
	от 5 до 500 Ом	227 ± 5	1 - 8
	от 1,2 до 125 Ом	927 ± 5	9 - 16
	от 10 до 1 кОм	227 ± 5	1 - 8
	от 2,5 до 250 Ом	927 ± 5	9 - 16
	от 20 до 2 кОм	227 ± 5	1 - 8
	от 5 до 500 Ом	927 ± 5	9 - 16
	от 50 до 5 кОм	227 ± 5	1 - 8
	от 12,5 до 1,25 кОм	927 ± 5	9 - 16
	от 100 до 10 кОм	227 ± 5	1 - 8
	от 25 до 2,5 кОм	927 ± 5	9 - 16
МТ16-4Л-03	от 2 до 2,2 кОм	25 ± 2	1 - 16
	от 45 до 4,5 кОм
	от 90 до 9 кОм
	от 180 до 18 кОм
	от 450 до 45 кОм
	от 500 до 80 кОм

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при минимальном периоде семплирования (получения результатов измерений) и при температуре окружающей среды (20 ± 2) °С, %

Для токов опроса (227 ± 5) мкА:

±[0,072 + 0,090(Rм/Rx - 1)] для диапазона от 2,5 до 250 Ом;
±[0,052 + 0,050(Rм/Rx - 1)] для диапазона от 5 до 500 Ом;
±[0,042 + 0,038(Rм/Rx - 1)] для диапазона от 10 Ом до 1 кОм;
±[0,032 + 0,027(Rм/Rx - 1)] для диапазона от 20 Ом до 2 кОм;
±[0,032 + 0,022(Rм/Rx - 1)] для диапазона от 50 Oм до 5 кОм;
±[0,032 + 0,021(Rм/Rx - 1)] для диапазона от 100 Ом до 10 кОм

Для токов опроса (927 ± 5) мкА:

±[0,070 + 0,092(Rм/Rx - 1)] для диапазона от 0,6 до 62 Ом;
±[0,040 + 0,048(Rм/Rx - 1)] для диапазона от 1,2 до 125 Ом;
±[0,027 + 0,023(Rм/Rx - 1)] для диапазона от 2,5 до 250 Ом;
±[0,017 + 0,027(Rм/Rx - 1)] для диапазона от 5 до 500 Ом;
±[0,017 + 0,022(Rм/Rx - 1)] для диапазона от 12,5 Ом до 1,25кОм;
±[0,017 + 0,022(Rм/Rx - 1)] для диапазона от 25 Ом до 2,5 кОм

Для токов опроса (25 ± 2) мкА:

± [0,150 + 0,020(Rм/Rx - 1)] для диапазона от 2 Ом до 2,2 кОм;
± [0,100 + 0,020(Rм/Rx - 1)] для диапазона от 45 Ом до 4,5 кОм;
± [0,085 + 0,015(Rм/Rx - 1)] для диапазона от 90 Ом до 9 кОм;
± [0,080 + 0,015(Rм/Rx - 1)] для диапазона от 180 Oм до 18 кОм;
± [0,070 + 0,015(Rм/Rx - 1)] для диапазона от 450 Ом до 45 кОм;
± [0,070 + 0,015(Rм/Rx - 1)] для диапазона от 500 Ом до 80 кОм

где Rм – значение верхней границы диапазона; Rх – измеренное значение.

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, %

± 0,002 × T,

где Т – отклонение температуры окружающей среды от значения 18 ºС (для интервала температур от плюс 5 до плюс 18 ºС) или от значения 22 ºС (для интервала температур от плюс 22 до плюс 40 ºС).

Электрическая прочность изоляции гальванической развязки не менее 150 В. Сопротивление изоляции гальванической развязки не менее 20 МОм

Габаритные размеры (Д х Ш х В) 270 х 50,8 х 22 мм

Масса 150 г
