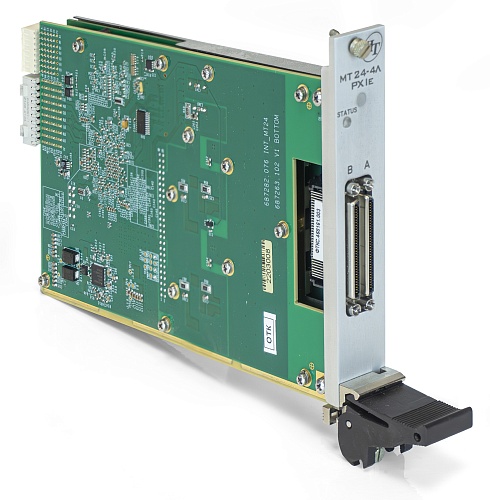

МТ24-4Л-PXIe

МТ24-4Л-PXIe
Заказать
Новинка
Наименование для заказа:
Заказать
Форм-фактор
PXIe;

Модуль МТ24-4Л-PXIe предназначен для измерения по 4-проводной схеме величины сопротивления постоянному току по 24 независимым каналам.

Мезонин выполняет измерения в следующих режимах:

  • “Однократный” − выполняется однократное измерение по всем каналам
  • “Блочный” − измерения выполняются до получения заранее заданного количества отсчётов (результатов) по всем каналам
  • “Непрерывный” − измерения выполняются по всем каналам в непрерывном цикле до получения команды останова

Измерительные цепи модуля гальванически развязаны с корпусом крейта или носителя модулей

Проверка функционирования в режиме “Самоконтроль”

Количество каналов: 24 Модуль выполнен в формате PXIe Gen2
Варианты исполнения

Обозначение

Диапазоны измерений сопротивления

Коэффициент передачи измерительного канала

Значение тока опроса, мкА

Каналы

МТ-24-4Л-PXIe-01

от 2,5 Ом до 250 Ом 80

227 ± 5

1 - 24

от 5 Ом до 500 Ом 40
от 10 Ом до 1 кОм 20
от 20 Ом до 2 кОм 10
от 50 Ом до 5 кОм 4
от 100 Ом до 10 кОм 2

МТ-24-4Л-PXIe

от 0,6 Ом до 62 Ом 80

927 ± 5

1 - 24

от 1,2 Ом до 125 Ом 40
от 2,5 Ом до 250 Ом 20
от 5 Ом до 500 Ом 10
от 12,5 Ом до 1,25 кОм 4
от 25 Ом до 2,5 кОм 2

Пределы допускаемой основной относительной погрешности измерений сопротивления постоянному току при минимальном периоде семплирования и при температуре окружающей среды (20 ± 2) °С , %

Для токов опроса (227 ± 5) мкА:
±[0,072 + 0,090(Rм/Rx - 1)] для диапазона от 2,5 до 250 Ом
±[0,052 + 0,050(Rм/Rx- 1)] для диапазона от 5 до 500 Ом
±[0,042 + 0,038(Rм/Rx- 1)] для диапазона от 10 Ом до 1 кОм
±[0,032 + 0,027(Rм/Rx - 1)] для диапазона от 20 Ом до 2 кОм
±[0,032 + 0,022(Rм/Rx - 1)] для диапазона от 50 Oм до 5 кОм
±[0,032 + 0,021(Rм/Rx - 1)] для диапазона от 0,1 до 10 кОм
Для токов опроса (927 ± 5) мкА:
±[0,070 + 0,092(Rм/Rx- 1)] для диапазона от 0,6 до 62 Ом
±[0,040 + 0,048(Rм/Rx - 1)] для диапазона от 1,2 до 125 Ом
±[0,027 + 0,023(Rм/Rx - 1)] для диапазона от 2,5 до 250 Ом
±[0,017 + 0,027(Rм/Rx - 1)] для диапазона от 5 до 500 Ом
±[0,017 + 0,022(Rм/Rx- 1)] для диапазона от 12,5 Ом до 1,25кОм
±[0,017 + 0,022(Rм/Rx - 1)] для диапазона от 25 Ом до 2,5 кОм

где Rм – значение верхней границы диапазона; Rх – измеренное значение.

Пределы допускаемой дополнительной относительной погрешности измерений сопротивления постоянному току при минимальном периоде семплирования для всех диапазонов измерений, %

± 0,002 × T,

где Т – отклонение температуры окружающей среды от значения 18ºС или от значения 22ºС
Электрическая прочность изоляции гальванической развязки: не менее 150 В
Сопротивление изоляции гальванической развязки: не менее 20 МОм
Минимальный период семплирования для одного канала: не более 416 мкс
