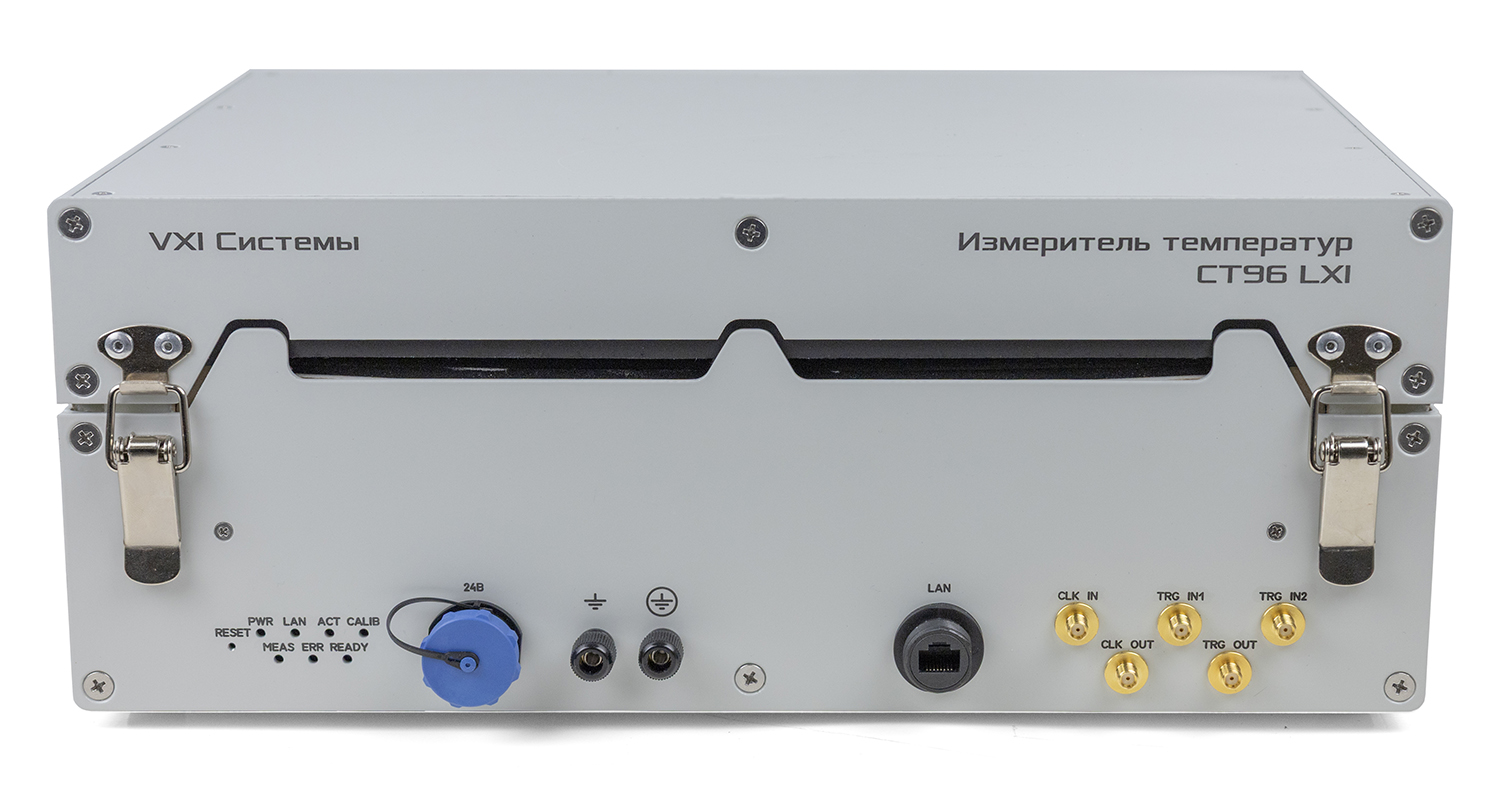

Сканер температур СТ96 LXI предназначен для многоканальных измерений сигналов термопар в зоне объекта контроля в составе измерительных комплексов.
Внутри теплоизолированного корпуса сканера реализовано подключение точек “холодного спая” (XC) термопар с измеряемой температурой ХС. На фоне сбора данных сканер поддерживает диагностику обрыва термопар и превышения рабочего диапазона напряжений на входах.
Поддержка термопар типов R, S, B, J, T, E, E, N, A, L, M по ГОСТ Р 8.585-2001, а также возможность задания пользовательской НСХ.
Поддержка многомодульной синхронизации (TRG IN1, TRG IN2, TRG OUT, CLK IN), синхронизация реального времени (IRIG B, NTP)
Реализация удалённого сбора данных и управление по интерфейсу Ethernet.
Широкий рабочий температурный диапазон окружающей среды сканера обеспечивается посредством внутреннего нагревателя.
Сканер поддерживает самодиагностику в рабочем режиме измерения.
Сканер поддерживает работу как под управлением ОС Windows, так и OC Linux.
Сканер имеет следующие барьеры гальванической изоляции: Измерительные цепи «+», «-» входов TC1-TC96 образуют четыре изолированных секции TC1-TC24, TC25-TC48, TC49-72, TC73-TC96. Отдельную изоляцию имеют вход питания “24 V”, интерфейс Ethernet, группа сигналов внешней синхронизации с цепь сигнального заземления.
Количество каналов измерения:
|
Диапазон измерения напряжения постоянного тока по каналам ТЭДС от -77 до 77 мВ разбит на три поддиапазона (независимая программная установка по каждому каналу):
|
| Диапазон измерения температур ХС: от -40 до 80 °C | Частота семплирования данных на канал измерения ТЭДС: 1; 2; 2,5; 5; 10; 20; 25; 50;100 Гц (одинаковая для всех каналов) |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока для всех каналов:
|
Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока для всех каналов: ± 0,001×T мВ |
| Пределы допускаемой дополнительной абсолютной погрешности измерения температуры, соответствующей ТЭДС термопар, для всех типов термопар: ± 0,05×T °C | Пределы допускаемой основной абсолютной погрешности измерений температуры холодного спая: ± 0,20 °C |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры холодного спая: ± 0,01×T °C | Количество зон нагревателя с ПИД-регулированием: 8 |
| Питание сканера осуществляется от напряжения постоянного тока: в диапазоне от 18 до 36 В | Взаимодействие с ПК через интерфейс информационного обмена Ethernet 100Base-T (IEEE 802.3) |
Потребляемая сканером мощность:
|
|
* Технические характеристики являются предварительными
