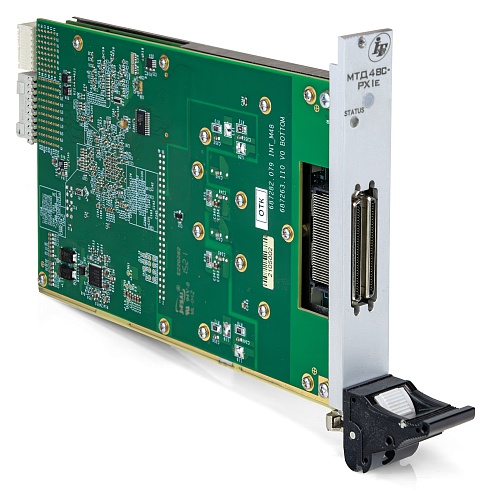

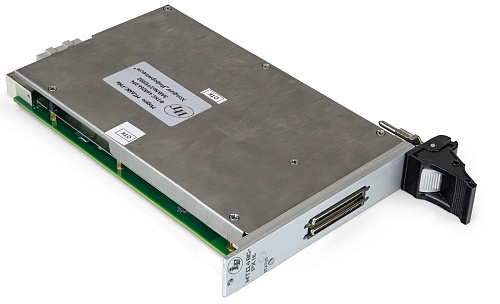

МТД48-PXIe

МТД48-PXIe
Заказать
Новинка
Наименование для заказа:
Заказать
Форм-фактор
PXIe;
Диапазон измерения
0 - 20 мА;
Количество каналов
48;
Период семплирования
416 мкс;
  • 48 каналов
  • Диапазон измерения напряжения: от 0 до 20 мА
  • Период семплирования: 416 мкс
Модуль МТД48-PXIe обеспечивает измерение мгновенных значений силы тока по 48 каналам.
Проверка основных технических характеристик в режиме самоконтроля.
Измерительные цепи модуля гальванически развязаны от корпуса шасси. Входные линии измерительных каналов обеспечивают возможность программно-управляемого подключения и отключения объекта контроля.
Количество каналов: 48 Измерение мгновенных значений силы тока в диапазонах:
  • от 0 до 20 мА
  • от 0 до 5 мА
Модуль выполнен в формате PXIe Gen2
Пределы допускаемой основной относительной погрешности измерений мгновенных значений силы тока при минимальном периоде семплирования и при температуре окружающей среды (20 ± 2) °С, %:
  • ± [0,03 + 0,015(Iм/Ix - 1)] для диапазона от 0 до 20 мА
  • ± [0,04 + 0,015(Iм/Ix - 1)] для диапазона от 0 до 5 мА

где Iм – значение верхней границы диапазона, Iх – измеренное значение

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений силы тока при минимальном периоде семплирования, %:

± 0,002 T,

где Т – отклонение температуры окружающей среды от значения 18 єС или от значения 22 єС

Минимальный период семплирования для одного канала: не более 416 мкс Напряжение гальванической развязки: не менее 150 В. Сопротивление гальванической развязки: не менее 20 МОм
