Модуль предназначен для использования в информационных измерительных системах на основе стандарта PXIe.

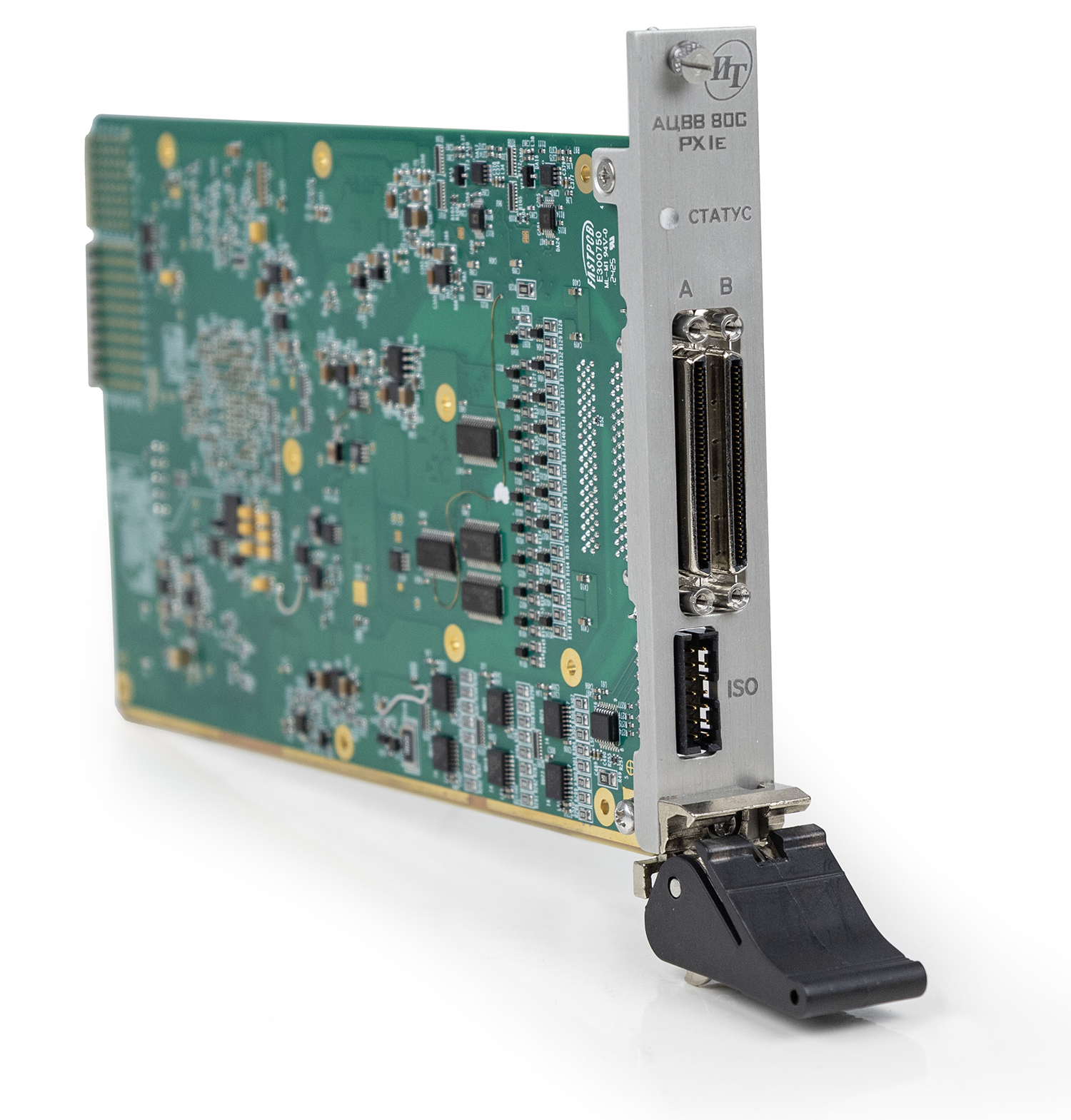

АЦВВ 80С PXIe содержит аналоговые и цифровые входы/выходы, а также четыре 32-битных счетчика/таймера для ШИМ, энкодера, частоты, подсчета событий и многого другого. Устройство обеспечивает высокопроизводительную функциональность благодаря высокоскоростной шине PXI Express. Встроенная подсистема перекрестной синхронизации обеспечивает расширенные возможности синхронизации, включая независимые аналоговые и цифровые механизмы синхронизации и перезапускаемые задачи измерения.
АЦВВ 80С PXIe хорошо подходит для широкого спектра применений, от базовой регистрации данных до автоматизации управления и тестирования. Входящие в комплект драйверы и утилиты настройки упрощают конфигурацию и измерения.
Количество каналов аналогового ввода AI:
|
Диапазоны измерений: ± 0,1; ± 0,2; ± 0,5; ±1;± 2;± 5; ± 10 В |
| Разрядность АЦП: 24 |
Максимальная частота дискретизации:
|
| Максимальное рабочее напряжение (сигнал + синфазный сигнал): ± 11 В | Разрешение по времени: 10 нс |
| Полоса пропускания аналоговых входных сигналов: 3,6 МГц | Количество каналов аналогового вывода: 2 канала AO |
Максимальная частота ЦАП:
|
Диапазоны ЦАП сигналов AO:
|
| Режимы воспроизведения формы сигнала AO: непериодическая форма сигнала, режим регенерации периодической формы сигнала из встроенного FIFO, регенерация периодической формы сигнала из буфера хоста, включая динамическое обновление | Время установления аналогового сигнала полной шкалы: не более 800 нс |
| Скорость нарастания аналогового сигнала: 55 В/мкс | Аналоговый триггерный вход: APFI0 - ± 10 В |
| Количество компараторов аналоговых триггерных сигналов APFI0 или AI: 2 | Диапазоны задания пороговых уровней компараторов: ±5 В, ±10 В с разрешением 16 бит |
| Количество счетчиков/таймеров: 4 | Выход источника питания: +5 В, 1A, Iогр.=1,2A |
Источник питания при превышении тока ограничения переключается в режим стабилизации тока
