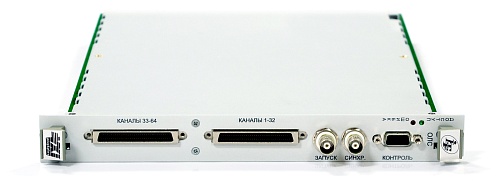

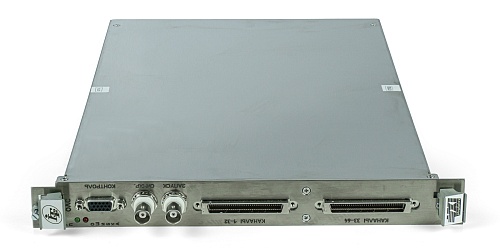

Модуль ОЛС представляет собой специализированный прибор по вводу-выводу логической информации, предназначенный для формирования и регистрации несимметричных логических уровней сигналов по 64-м каналам. Модуль ОЛС выполнен в стандарте VXI и функционально близок к модулям DI-Series фирмы Teradyne.
Модуль ОЛС может применяться в составе автоматизированных систем контроля, выполненных в стандарте VXI, в качестве программно управляемого формирователя и регистратора логических уровней сигналов.
Основным применением модуля ОЛС является одновременное формирование и регистрация логических уровней сигналов при контроле параллельных интерфейсов и магистралей, при котором требуется как формирование, так и оценка логических сигналов на большом количестве линий связи.
Модуль обеспечивает в асинхронном и синхронном режиме работы довольно широкий набор одиночных и групповых способов формирования логических уровней сигналов (однократный, пакетный, циклический, пошаговый, бесконечный и т.п.) по различным условиям.
Ввод-вывод логической информации
В отличие от зарубежных и российских аналогов модули ОЛС обладают способностью одновременной и синхронной работы передающих и принимающих частей нескольких модулей, объединенных между собой сигналом запуска и внешней тактовой частотой. Такое подключение модулей (до 5-ти модулей) обеспечивает синхронную работу формирующих и регистрирующих частей всех объединяемых модулей. При этом моменты регистрации логических уровней сигналов в каналах могут выбираться либо в моменты возможных изменений формируемых логических уровней, либо посередине, т.е. между моментами возможных изменений формируемых логических уровней.
Каждый канал модуля ОЛС обладает нагрузочной способностью до 32 мА (при уровне логического сигнала 5 В) и при этом конструкцией модуля обеспечивается одновременная работа всех 64 каналов с максимальной нагрузкой. Модуль ОЛС формирует логические сигналы типа логический «0», логическая «1» и Z-состояние и регистрирует логические сигналы типа логический «0» и логическая «1».
В комплект поставки модуля ОЛС входит программное обеспечение (драйвер и управляющая программная панель). Управляющая панель модуля обеспечивает помимо возможности прямого способа задания, хранения и восстановления данных для формирования логических уровней сигналов, прямого считывания, хранения данных регистрации, возможность загрузки в модуль и выгрузки из него данных, отредактированных в различных редакторах (например, NI Digital Waveform Editor) и сохраненных в текстовом виде (ASCII).
| Количество каналов формирования/регистрации - 64 | Амплитуда формируемых сигналов выбирается из ряда 2,5; 3,3; 5,0 В (логические уровни TTL, LVTTL, LVCMOS и т.п.) |
| Частота дискретизации до 33 МГц | Минимальный период формирования/регистрации - 30 нс |
| Максимальный период формирования/регистрации при внутренней синхронизации - 83 мкс | Максимальный период формирования/регистрации при внешней синхронизации - 1 с |
| Максимальное число пакетов формирования/ регистрации - 1024 | Максимальное число циклов регистрации и пакетного формирования – 65535 |
| Максимальное число циклов однократного формирования – бесконечно | Объем ОЗУ формирования – 1 Гб (128 Мб для каждого из 64 каналов формирования) |
| Объем ОЗУ регистрации – 1 Гб (128 Мб для каждого из 64 каналов регистрации) | |
| Основные технические характеристики интерфейсной части модуля | |
|
|
| Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм | Масса 2,8 кг |
