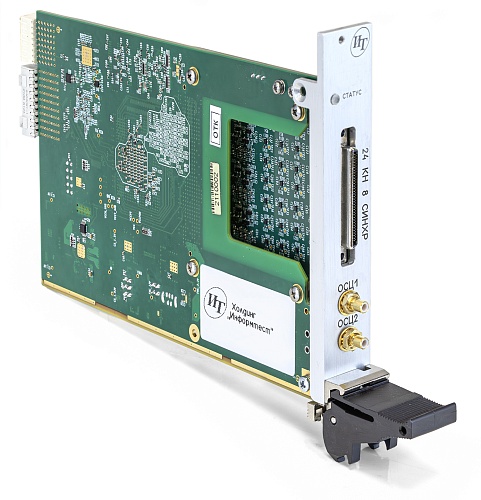

Модуль цифрового ввода-вывода ЦВВ32Д-PXIe представляет собой специализированный прибор для ввода/вывода логических сигналов стандартных уровней ТТЛ логики по 24 или 32 однопроводным линиям. Модуль может применяться в составе автоматизированных систем контроля, в качестве программно управляемого формирователя и регистратора логических уровней сигналов для имитации, проверки и контроля параллельных интерфейсов и магистралей.
Модуль цифрового ввода-вывода ЦВВ32Д-PXIe выполнен в стандарте PXIe. Несколько модулей ЦВВ32Д-PXIe могут быть объединены в рамках одного шасси PXIe для синхронной и одновременной работы. Таким образом, количество рабочих каналов будет увеличено кратно количеству задействованных модулей.
Каждый канал модуля ЦВВ32Д-PXIe обладает нагрузочной способностью до 30 мА и при этом конструкцией модуля обеспечивается одновременная работа всех 24 каналов с максимальной нагрузкой. Модуль ЦВВ32Д-PXIe формирует сигналы логического «0», логической «1» и Z-состояние и регистрирует логические сигналы «0» и «1».
Модуль работает в следующих режимах:
- режим однократной загрузки и выгрузки данных, при котором загрузка векторов на передачу в память модуля производится до начала сеанса ввода/вывода, а выгрузка принятых векторов – после сеанса;
- режим динамической загрузки и выгрузки данных, при котором загрузка/выгрузка векторов может производиться в процессе сеанса ввода/вывода.
Модуль имеет два внутренних генератора частот синхронизации выдачи и приема данных с независимым заданием значения частоты до 60 МГц.
Для сеанса ввода/вывода независимо выбираются условия для следующих управляющих воздействий:
- запуск сеанса;
- переход к выдаче очередного пакета;
- запрет ввода данных;
- запрет вывода данных;
- остановка приема данных.
Для сеанса ввода/вывода данных и управления событиями независимо выбираются рабочий фронт и источник синхросигнала:
- вход внешнего синхросигнала;
- выход первого внутреннего генератора;
- выход второго внутреннего генератора;
Для всех выходов модуля предусмотрена возможность выбора пользователем выдаваемых сигналов:
- выбранная двоичная последовательность массива данных ввода/вывода;
- сигнал выбранного канала ввода/вывода;
- сигнал со входа синхронизации;
- сигнал со входа запуска;
- сигнал со входа разрешения;
- сигнал первого внутреннего генератора;
- сигнал второго внутреннего генератора;
- постоянный высокий уровень – лог. 1;
- постоянный низкий уровень – лог. 0;
- постоянное состояние высокого импеданса – «Z».
Для всех выходов кроме выхода синхронизации предусмотрена возможность независимого выбора источника и рабочего фронта синхросигнала для предварительной синхронизации выходов.
Модуль обеспечивает выдачу сигнала с любой линии ввода/вывода на один из двух аналоговых выходов для подключения осциллографа.
|
Каналы и служебные сигналы. Два варианта исполнения: Вариант 1:
Вариант 2:
|
Номинальные уровни логических сигналов: 1,8 В; 2,5 В; 3,3 В; 5 В. Задаются независимо для групп из 8 каналов |
| Диапазон максимальных допустимых уровней сигналов на входах модуля: от -0,5 до 5,5 В | |
| Выходной ток по выходу на один канал: не менее 30 мА при уровне логического сигнала 5 В | |
|
Параметры осциллографических выходов:
|
|
| Взаимная несинхронность смен состояний формируемых сигналов на каналах ввода/вывода: не более 10 нс | Размер вектора: от 1 до 32 бит |
|
Тактовая частота выдачи и приема: от 10 Гц до 60 МГц. Значение задается делением частоты 120 МГц на натуральное число от 2 до 12×106 с шагом 1 |
Диапазон задания частоты внутренних генераторов частоты: от 10 Гц до 60 МГц. Значение задается делением частоты 120 МГц на натуральное число от 2 до 12×106 с шагом 1 |
