Цифровой диджитайзер МОС2

Цифровой диджитайзер МОС2
Заказать
Наименование для заказа: ОСЦИЛЛОГРАФ ЦИФРОВОЙ МОС2
Заказать
АЦП
14 бит;
Количество каналов
2;
Частота семплирования
500 Мсемплов/с;
Ширина полосы пропускания
220 МГц;
  • Полоса пропускания 200 МГц
  • Разрядность 14 бит АЦП
  • Частота дискретизации 500 Мотсчетов/с
  • ОЗУ 4 Готсчета

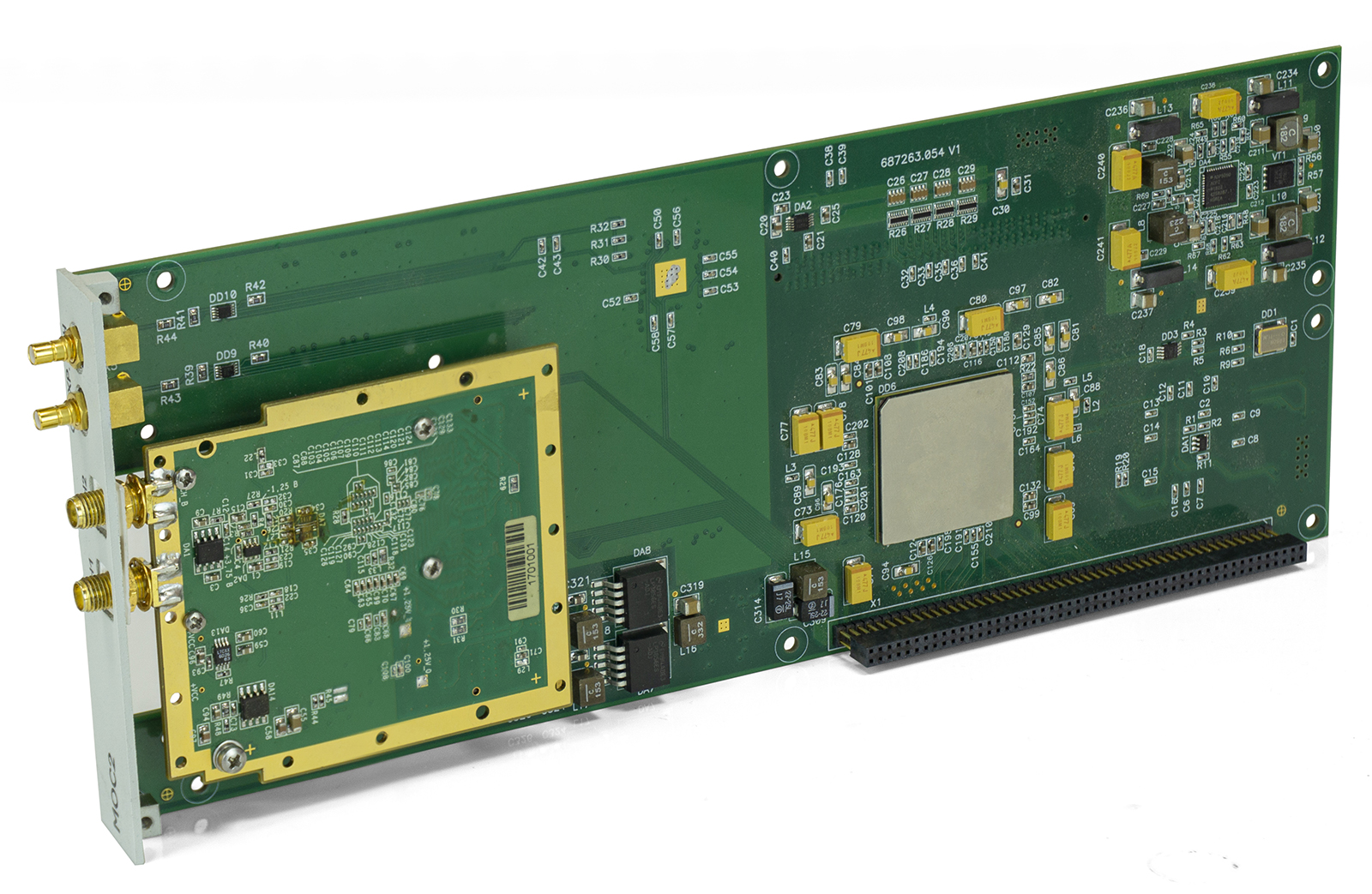

Мезонинный модуль (мезонин) МОС2 предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения. Мезонин ориентирован на использование в ВЧ и СВЧ системах в качестве оконечного устройства оцифровки сигналов промежуточной частоты до 200 МГц. Совместно с преобразователем частоты DOWNCONVERTER 10 GHz LXI производства холдинга «Информтест» МОС2 под управлением общей программной оболочки АСМ2 составляет синтетический инструмент – анализатор спектра, готовое решение для тестирования СВЧ устройств и каналов радиоприема.


Мезонин МОС2 обеспечивает возможность выбора следующих режимов запуска:
  • программа;
  • канал 1 или 2 - достижение среднеквадратичного значения уровня мощности входного сигнала, измеренного в течение 1 мкс, установленного порога запуска на первом канале;
  • вход «СИНХР» - наличие внешнего запускающего сигнала на соединителе «СИНХР» на лицевой панели мезонина
  • носитель – запуск от запускающего сигнала носителя мезонинов.
Параметры входов измерительных каналов «КН1» и «КН2»:
  • тип соединителя: розетка SMA
  • развязка по постоянному току: присутствует
  • входное сопротивление: (50 ± 1) Ом
  • коэффициент стоячей волны: не более 2
  • максимальная неразрушающая мощность: не более 18 дБм
Полоса пропускания каждого канала по уровню -3 дБ: от 0,1 до 220 МГц
Диапазон уровней мощности измеряемых сигналов: от -70 до 8 дБм
Неравномерность АЧХ каждого канала в полосе от 1 до 200 МГц: не более ± 0,5 дБ
Регулировка коэффициента усиления входного сигнала: от 0 до 20 дБ с шагом 0,25 дБ Отношение уровня сигнала к уровню шума на частоте 10 МГц для гармонического сигнала с уровнем 0 дБм: не менее 80 дБ
Динамический диапазон, свободный от паразитных составляющих: не менее 60 дБ Количество разрядов АЦП в каждом канале: не менее 14
Частота дискретизации на каждом канале при измерении сигнала в режиме реального времени: 500 МОтчетов/с (период дискретизации 2 нс) Относительная погрешность измерения частоты при работе от внутреннего опорного генератора: не более 1×10-6. Каждый канал содержит ОЗУ для хранения результатов преобразования объемом 2 Готсчета (2147483648 отсчетов)
Измеренная осциллограмма по каждому каналу может быть разбита на равные по величине пакеты. Число задаваемых пакетов от 1 до 8192 с шагом 1 Время измерения задается одинаковым для обоих каналов в диапазоне от 2,048 мкс до 4,294967296 с с шагом 2,048 мкс и определяется формулой

T=P×N×2,048×10-9

где Т – время измерения в секундах;
P – количество пакетов, от 1 до 8192;
N – количество Котсчетов (1 Котсчет = 1024 отсчетов) в одном пакете. Произведение (P × N) не превышает 2097152
Диапазон установки порога запуска при внутреннем режиме запуска: от -40 до 0 дБм с шагом 1 дБ
Параметры входа внешнего запуска (соединитель «СИНХР»):
  • тип входного сигнала: логический, LVTTL
  • уровень лог. 0: от 0 до 1 В
  • уровень лог. 1: от 2,3 до 5 В
Программный выбор следующих источников опорной частоты:
  • внутренний генератор частоты 10 МГц. Относительная погрешность, нестабильность опорной частоты не более 1×10-6
  • внешний генератор, от которого сигнал частоты 10 МГц подается на соединитель «ОЧ»
В режиме запуска от входа «СИНХР» возможность выбора события запуска - фронт или срез сигнала
Параметры входа внешней опорной частоты (соединитель «ОЧ»):
  • тип входного сигнала: логический, LVTTL
  • уровень лог. 0: от 0 до 1 В
  • уровень лог. 1: от 2,3 до 5 В
  • частота сигнала 10 МГц
Выдача сигнала опорной частоты от внутреннего генератора через соединитель «ОЧ» с параметрами:
  • тип выходного сигнала: логический, LVTTL
  • форма: меандр
  • частота: 10 МГц
  • выходное напряжение высокого уровня: не менее 2,3 В при токе нагрузки до -16 мА
  • выходное напряжение низкого уровня: не более 0,4 В при токе нагрузки до 16 мА
Габаритные размеры (Д х Ш х В) 266 х 152 х 22 мм Масса 600 г
