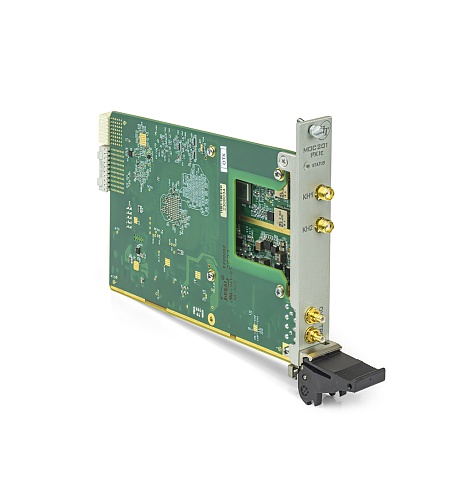

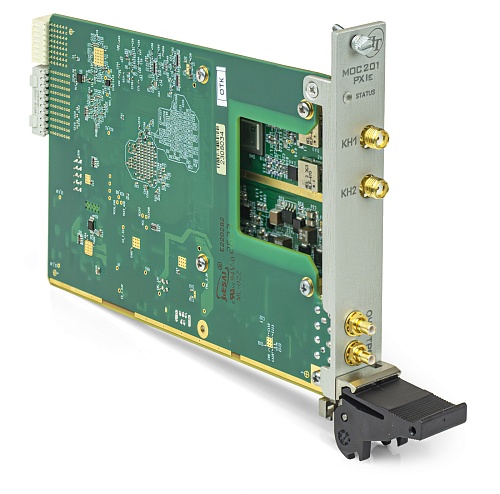

Модуль МОС201-PXIe предназначен для преобразования мгновенных значений напряжения электрического сигнала в цифровой код, измерения мгновенных значений напряжения.
Модуль МОС201-PXIe выполнен в стандарте PXIe и ориентирован на использование в ВЧ и СВЧ системах в качестве оконечного устройства оцифровки сигналов промежуточной частоты до 230 МГц.
Совместно с синтезатором частот СЧ20-PXIe и преобразователем частоты ПЧВн8-PXIe модуль МОС201-PXIe под управлением общей программной оболочки АСМ PXIe составляет синтетический инструмент – анализатор спектра, готовое решение для тестирования СВЧ устройств и каналов радиоприема.
Модуль МОС201-PXIe обеспечивает возможность выбора следующих режимов запуска:
- программа;
- вход «ТРГ» − наличие внешнего запускающего сигнала на соединителе «ТРГ» на лицевой панели модуля;
- шина PXIe (Trig, DSTARA, DSTARB).
ПО модуля поддерживает работу под управлением ОС Windows, Astra Linux.
Параметры входов измерительных каналов «КН1» и «КН2»:
|
Полоса пропускания каждого канала по уровню −3 дБ: от 0,1 до 230 МГц |
| Диапазон уровней мощности измеряемых сигналов: от −70 до 8 дБм | |
| Неравномерность АЧХ каждого канала в полосе от 1 до 200 МГц: не более ± 0,5 дБ | Регулировка коэффициента усиления входного сигнала: от 0 до 31,5 дБ с шагом 0,5 дБ |
| Отношение уровня сигнала к уровню шума на частоте 10 МГц для гармонического сигнала с уровнем 0 дБм: не менее 80 дБ |
Динамический диапазон, свободный от паразитных составляющих: не менее 60 дБ |
|
Количество разрядов АЦП в каждом канале: 16 |
Частота дискретизации на каждом канале при измерении сигнала в режиме реального времени: 500 МОтчетов/с (период дискретизации 2 нс) |
| Каждый канал содержит ОЗУ для хранения результатов преобразования объемом 0,25 Готсчета (268 435 456 отсчетов) | Измеренная осциллограмма по каждому каналу может быть разбита на равные по величине пакеты. Число задаваемых пакетов от 1 до 8192 с шагом 1 |
| В режиме запуска от входа «СИНХР» возможность выбора события запуска − фронт или срез сигнала |
Параметры входа внешнего запуска (соединитель «ТРГ»):
|
