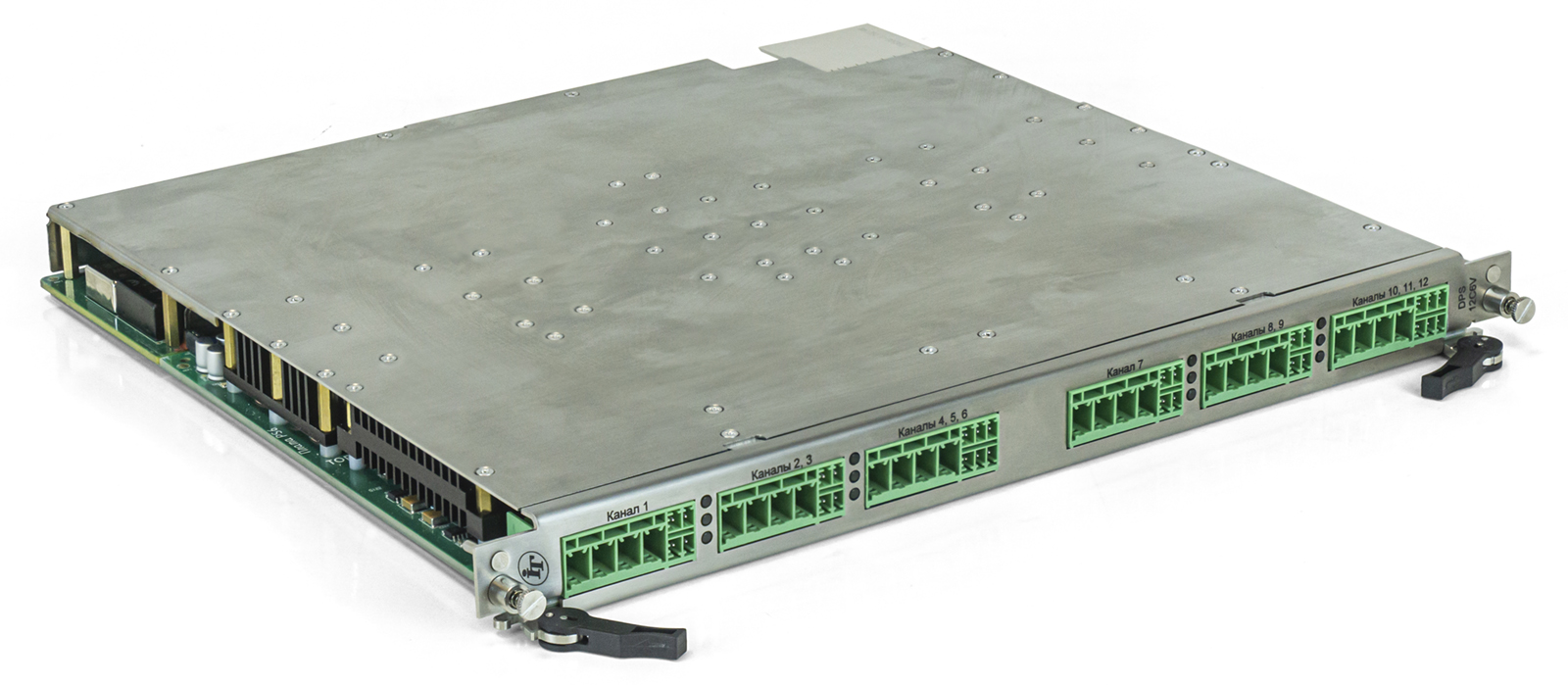

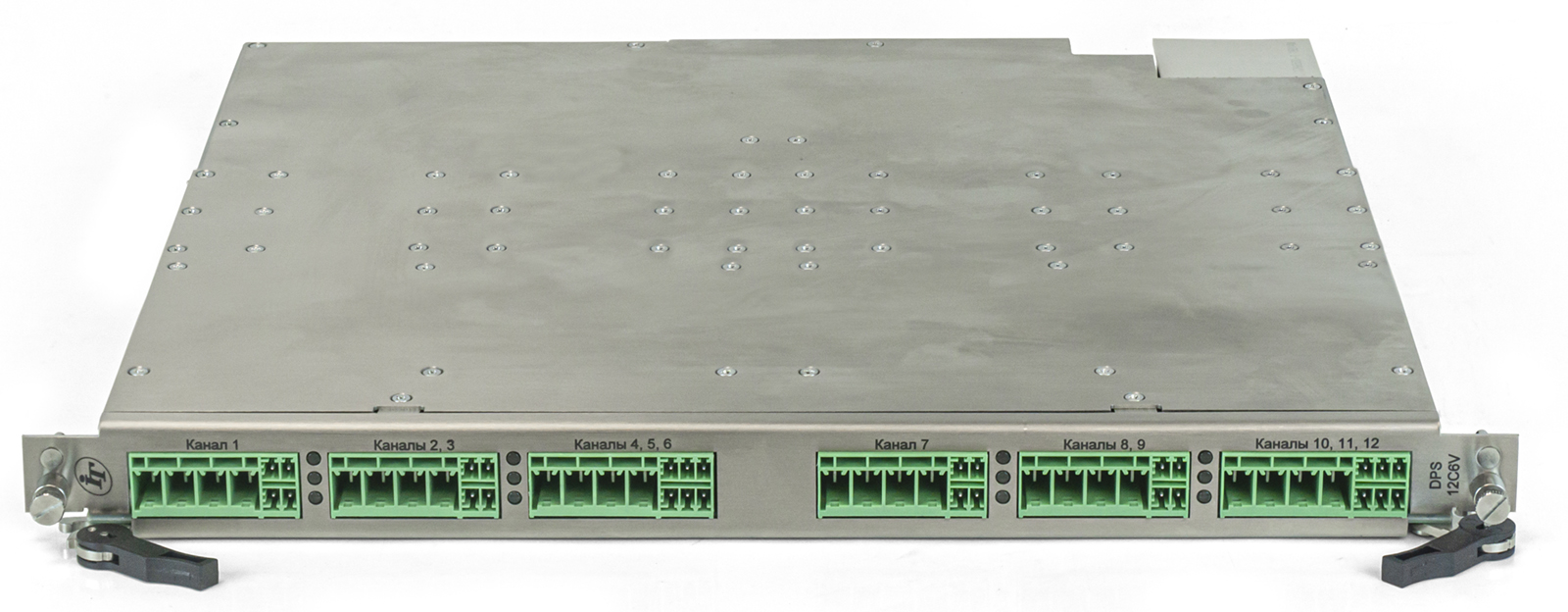

Источник-измеритель DPS12C6V
Наименование для заказа:
Источник-измеритель DPS12C6V
Форм-фактор
AXIe-1;
Каждый модуль источника-измерителя DPS12C6V содержит до 12 независимых измерительных каналов питания (HCDPS), каждый из которых может задавать, измерять и контролировать напряжение и силу тока.
На каждом канале HCDPS, предусмотрена 4-проводная схема включения, обеспечивающая стабилизацию напряжения питания и измерение постоянного напряжения, непосредственно на выводах питания и земли испытуемой микросхемы.
Каждый канал HCDPS обеспечивает для испытуемой микросхемы следующие режимы:
- формирование программируемой величины постоянного напряжения питания и ее измерение (FVMV);
- формирование программируемой величины постоянного напряжения питания и измерение силы тока потребления (FVMI);
- измерение постоянного напряжения в высокоимпедансном состоянии (FNMV);
- ограничение величины силы тока нагрузки, в каждом диапазоне силы тока, в режимах FVMV, FVMI.
Каждый канал содержит функции формирования программных событий, при переходе канала питания в режим ограничения тока. Все каналы могут быть запрограммированы на включение и/или отключение в заданном порядке и по программным событиям.
| Параметрические характеристики канала HCDPS | ||||
| Характеристика | Номер канала | Диапазон напряжения | Диапазон силы тока | Пределы допускаемой абсолютной погрешности |
| Формирование постоянного напряжения | 1, 7 | от 0 до 5,5 В | от 0 до 28 А | ±(0,001×U+15) мВ |
| 2, 3, 8, 9 | от 0 до 6 В | от 0 до 10 А | ±(0,001×U+5) мВ | |
| от 1 до 12 | от 0 до 6 В | от 0 до 5 А | ±(0,001×U+2,5) мВ | |
| от 0 до 6 В | от 0 до 1 А | ±(0,001×U+2,5) мВ | ||
| от 0 до 6 В | от 0 до 200 мА | ±(0,001×U+2,5) мВ | ||
| от 0 до 6 В | от 0 до 50 мА | ±(0,001×U+2,5) мВ | ||
| от 0 до 6 В | от 0 до 10 мА | ±(0,001×U+2,5) мВ | ||
| Измерение постоянного напряжения | 1, 7 | от 0 до 5,5 В | от 0 до 28 А | ±(0,001×U+12) мВ |
| 2, 3, 8, 9 | от 0 до 6 В | от 0 до 10 А | ±(0,001×U+4) мВ | |
| от 1 до 12 | от 0 до 6 В | от 0 до 5 А | ±(0,001×U+2) мВ | |
| от 0 до 6 В | от 0 до 1 А | ±(0,001×U+2) мВ | ||
| от 0 до 6 В | от 0 до 200 мА | ±(0,001×U+2) мВ | ||
| от 0 до 6 В | от 0 до 50 мА | ±(0,001×U+2) мВ | ||
| от 0 до 6 В | от 0 до 10 мА | ±(0,001×U+2) мВ | ||
| Измерение силы постоянного тока | 1, 7 | от 0 до 5,5 В | от 0 до 28 А | ±(0,003×I+28) мА |
| 2, 3, 8, 9 | от 0 до 6 В | от 0 до 10 А | ±(0,003×I+10) мА | |
| от 1 до 12 | от 0 до 6 В | от 0 до 5 А | ±(0,003×I+5) мА | |
| от 0 до 6 В | от 0 до 1 А | ±(0,003×I+1) мА | ||
| от 0 до 6 В | от 0 до 200 мА | ±(0,003×I+200) мкА | ||
| от 0 до 6 В | от 0 до 50 мА | ±(0,003×I+50) мкА | ||
| от 0 до 6 В | от 0 до 10 мА | ±(0,003×I+10) мкА | ||
| Ограничение силы постоянного тока | 1, 7 | от 0 до 5,5 В | от 1,8 до 29 А | ±(0,02×I+280) мА |
| 2, 3, 8, 9 | от 0 до 6 В | от 0,5 до 10,4 А | ±(0,02×I+100) мА | |
| от 1 до 12 | от 0 до 6 В | от 0,25 до 5,2 А | ±(0,02×I+50) мА | |
| от 0 до 6 В | от 0,05 до 1,04 А | ±(0,02×I+10) мА | ||
| от 0 до 6 В | от 10 до 208 мА | ±(0,02×I+2) мА | ||
| от 0 до 6 В | от 2,5 до 52 мА | ±(0,02×I+500) мкА | ||
| от 0 до 6 В | от 0,5 до 10,5 мА | ±(0,02×I+100) мкА | ||
