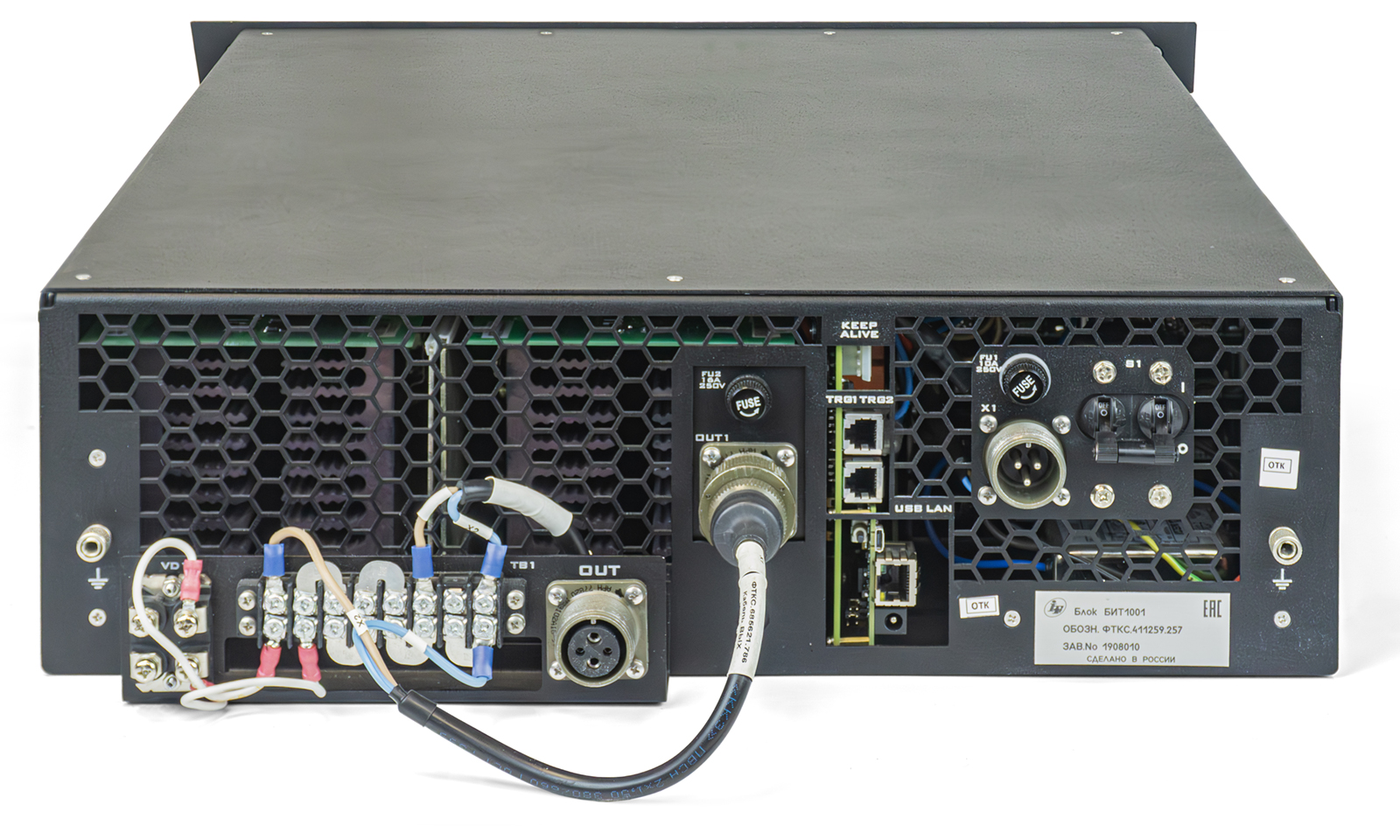

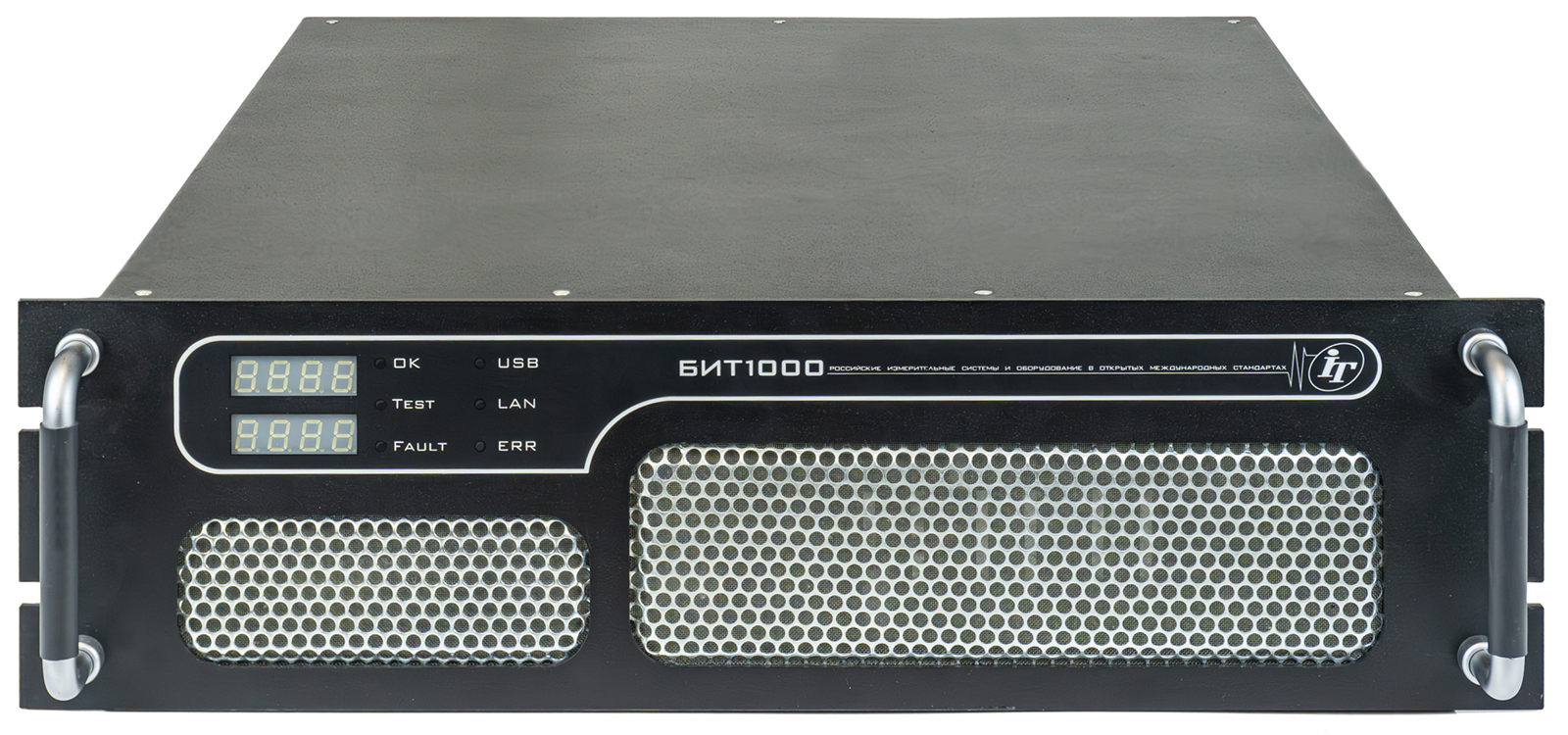

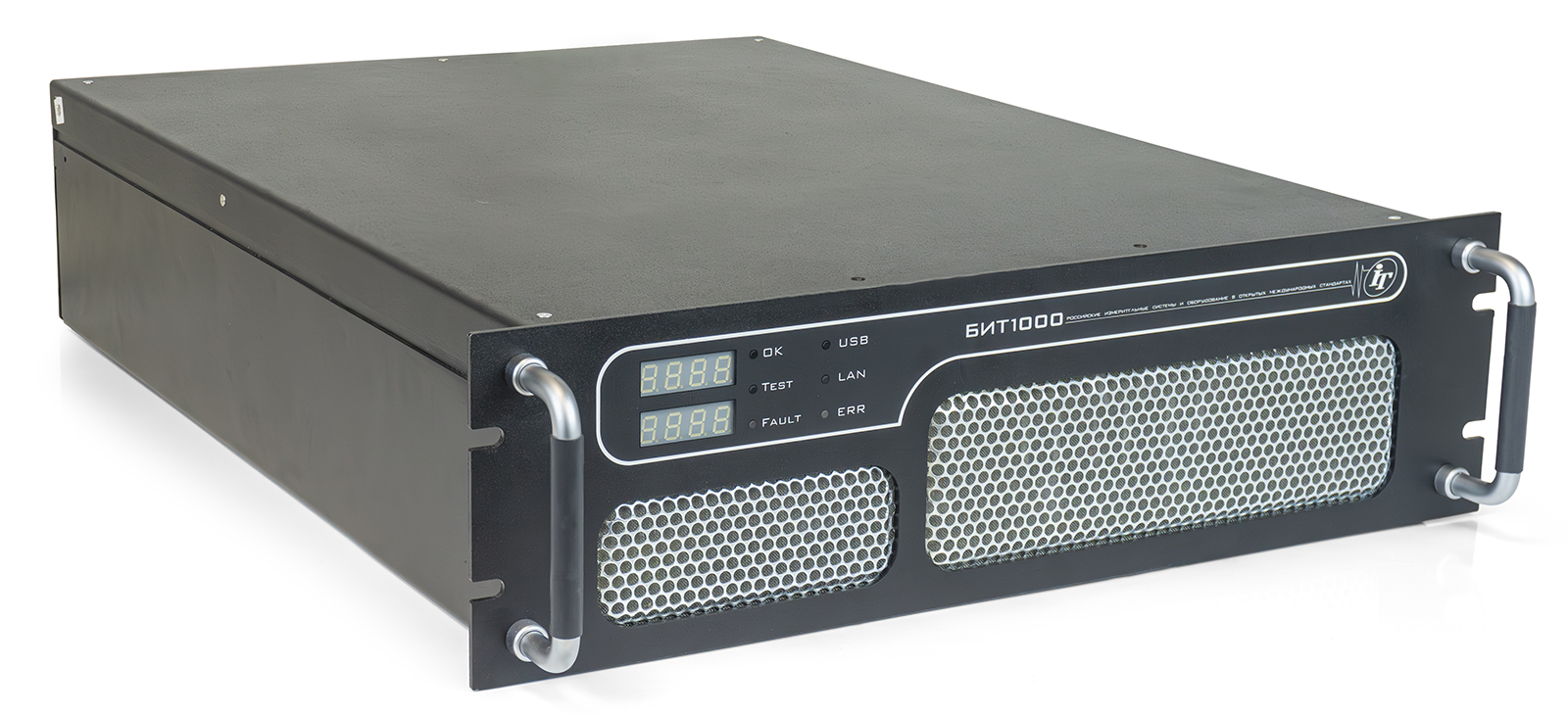

Блок БИТ1001 предназначен для воспроизведения и измерений напряжения и силы постоянного тока.
Блок БИТ1001 представляет собой источник постоянного тока с очень малой выходной емкостью, позволяющий моделировать (имитировать) вольтамперные характеристики (ВАХ) солнечных батарей. Они обеспечивают возможность быстрого изменения параметров вольтамперных характеристик, что позволяет с высокой точностью моделировать выходные характеристики разных типов солнечных батарей в различных условиях эксплуатации: затмение, вращение.
Блок БИТ1001 выполнен в виде комплекта функционально законченной аппаратуры, обеспечивающей работу в ручном режиме и в составе автоматизированных комплексов под управлением внешней ПЭВМ.
По принципу действия источники относятся к программируемым импульсным источникам питания и формируют на выходе из напряжения сети питания регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
| Количество каналов воспроизведения: 1 | Воспроизведение напряжения постоянного тока в режиме холостого хода в диапазоне: от 10 до 100 В |
| Воспроизведение силы постоянного тока: от 0,25 до 10 А | Интерфейс обмена информацией с ПДУ: Ethernet |
| Шаг регулировки по току короткого замыкания: 0,25 А | Шаг регулировки по напряжению холостого хода: 0,1 В |
Формирование типов ВАХ:
|
Возможность автономного управления изделия от ПДУ через Ethernet |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы тока, А, не более
± (0,002×Iизм + 0,002×Iмах), где Iизм – величина воспроизводимой силы тока;Iмах – величина максимальной силы тока диапазона |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В, не более
± (0,002×Uизм + 0,002×Uмах), где Uизм – величина воспроизводимого напряжения;Uмах – величина максимального напряжение диапазона |
|
СКЗ уровня пульсаций выходного тока в точке максимальной мощности не более
± 0,05 % от Iмах, где Iмах – величина максимальной силы тока диапазона |
СКЗ уровня пульсаций выходного напряжения в точке максимальной мощности не более
± 0,025 % от Uмах, где Uмах – величина максимального напряжения диапазона |
| Непрерывный программно-управляемый контроль и диагностика аварийных и нештатных состояний электронных узлов и блоков с отключением изделия при отказах | Отображение рабочего режима изделия, управление и графическое отображение заданной ВАХ с цифровой индикацией установок и параметров тока, напряжения, а также измеренной рабочей текущей точки |
| Автономная диагностика аварийного или нештатного события, передача данных в ПДУ, снабженную системой гарантированного электропитания | Автоматический самоконтроль электрических параметров с подтверждением готовности изделия к работе |
| Дополнительный контур защиты, обеспечивающий на уровне ограничение токов и напряжения с возможностью установки уровней по каждому параметру с точностью задания уровня ограничения: ± 1 % | Возможность соединения двух и более параллельно включенных изделий |
| Тип соединителя связи для организации интерфейса Ethernet RJ-45 |
