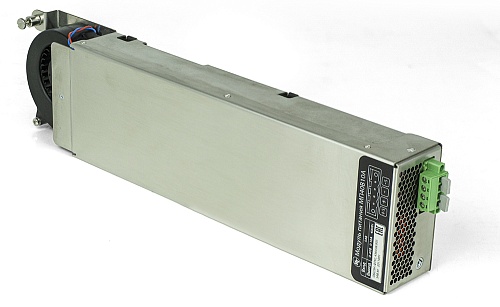

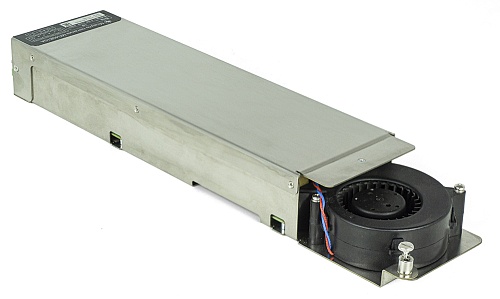

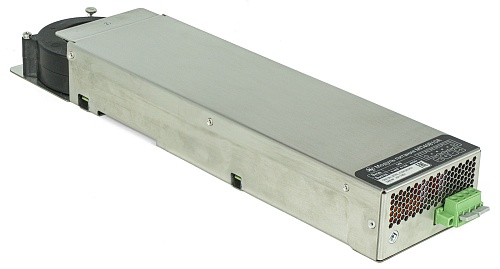

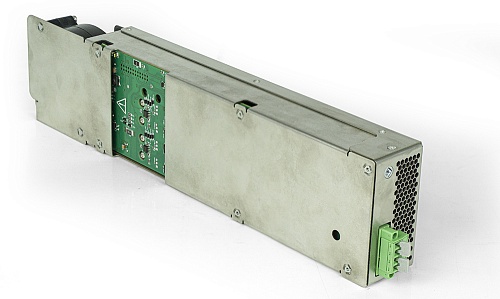

Модуль питания МП40В10A

Модуль питания МП40В10A
Заказать
Наименование для заказа: Модуль питания МП40В10A
Заказать
Форм-фактор
LXI;
Диапазон выходного напряжения
0,04 - 40 В;
Диапазон выходного тока
0,01 - 10 А;

Модуль питания обеспечивает возможность самоконтроля при включении в составе блока базового.

Модуль питания обеспечивает воспроизведение напряжения постоянного тока и силы постоянного тока по одному каналу.

Модуль питания обеспечивает два режима работы:

  • режим стабилизации напряжения постоянного тока – в данном режиме модуль питания воспроизводит заданное значение напряжения постоянного тока;
  • режим стабилизации силы постоянного тока – в данном режиме модуль питания воспроизводит заданное значение силы постоянного тока.

Модуль питания обеспечивает на выходе защиту от перегрузки по току и защиту от короткого замыкания с возможностью возврата в рабочий режим.

Технические характеристики в режиме стабилизации напряжения постоянного тока:

Диапазон воспроизводимого напряжения постоянного тока: от 0,04 до 40 В Шаг установки воспроизводимого напряжения постоянного тока: 0,01 В
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения: ± (0,5×10-3 Uуст + 0,02) В Пределы допускаемой абсолютной погрешности измерения выходного напряжения: ± (0,5×10-3 Uизм + 0,02) В
Нестабильность выходного напряжения при изменении тока нагрузки от 100 до 10 % от конечного значения диапазона измерений: не более ± 16 мВ СКЗ уровня пульсаций выходного напряжения при выходном токе, соответствующем 90 % от конечного значения диапазона измерений: не более 4 мВ


Технические характеристики в режиме стабилизации силы постоянного тока:

Диапазон воспроизводимой силы постоянного тока: от 0,01 до 10 А Шаг установки воспроизводимой силы постоянного тока: 0,01 А
Пределы допускаемой абсолютной погрешности воспроизведения силы тока на выходе: ± (0,15×10-2 Iуст + 0,03) А Пределы допускаемой абсолютной погрешности измерения силы тока на выходе: ± (0,15×10-2 Iизм + 0,03) А
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 100 до 10 % от конечного значения диапазона измерений: не более ± 10 мА Значение выходной мощности: не менее 400 Вт
Значение коэффициента полезного действия при максимальной выходной мощности: не менее 80 %
Модуль питания МП40В10A
