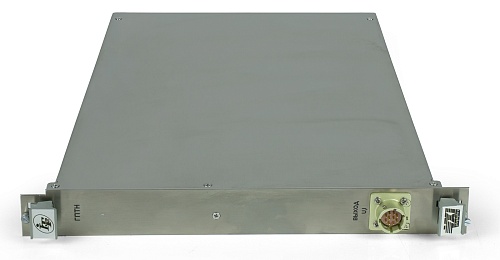

Модуль предназначен для применения в составе информационных измерительных систем на основе магистрали VXI-bus. Модуль предназначен для генерации постоянного тока или постоянного напряжения.
Модуль является устройством на базе регистров и имеет размеры С-1.
Модуль выдает указанные ток и напряжение по двум независимым изолированным каналам.
Программная калибровка и самоконтроль модуля выполняется при подключенных к выходу модуля измерительных цепях, и не изменяют их состояние.
В модуле предусмотрены как защита по току, так и защита по напряжению. Защита по току работает по принципу ограничения выходного тока на уровне не больше установленного значения. Защита по напряжению работает по принципу ограничения выходного напряжения на уровне не больше установленного значения. При срабатывании защиты об этом сообщается пользователю либо пользовательской программе.
| Количество независимых каналов - 2 |
Диапазоны устанавливаемого тока, мА:
|
Диапазоны устанавливаемого напряжения, В:
|
Погрешность установки тока и напряжения
±(0,3 + 0,02*(Аm/Аx - 1)) %, где Аm - значение верхней границы диапазона установки; Аx - устанавливаемое значение |
| Схема подключения нагрузки - двухпроводная | Выходное сопротивление источника напряжения (до контактов соединителя) , не более 0,3 Ом |
|
Дополнительная погрешность установки выходного напряжения, вызванная протеканием тока нагрузки через выходное сопротивление в установившемся режиме, не более
-0,3*Iн/Ux*100 % где Iн - величина тока нагрузки (А); Ux - устанавливаемое значение напряжения (В) |
Полная погрешность установки напряжения равна сумме погрешности установки и дополнительной погрешности |
| Выходная мощность генератора по каждому каналу не менее 1 Вт | |
| Источник напряжения содержит защиту по току. Уровень срабатывания защиты задается программно | Диапазоны установки защиты по току соответствуют диапазонам устанавливаемого тока |
| Источник тока содержит защиту по напряжению. Уровень срабатывания защиты задается программно | Диапазон установки защиты по напряжению соответствует диапазону 1 устанавливаемого напряжения |
| Время установления от момента записи информации в модуль до момента появления заданного значения на выходе модуля на активной нагрузке не более 0,5 мс | В модуле обеспечена гальваническая развязка между каналами, а также между каждым из каналов и цепями модуля |
| Напряжение пробоя электрической изоляции между любой парой гальванически развязанных цепей не менее 200 В | |
| Габаритные размеры (Д х Ш х В) 368,5 х 30,2 х 262,2 мм | Масса модуля 2,3 кг |
