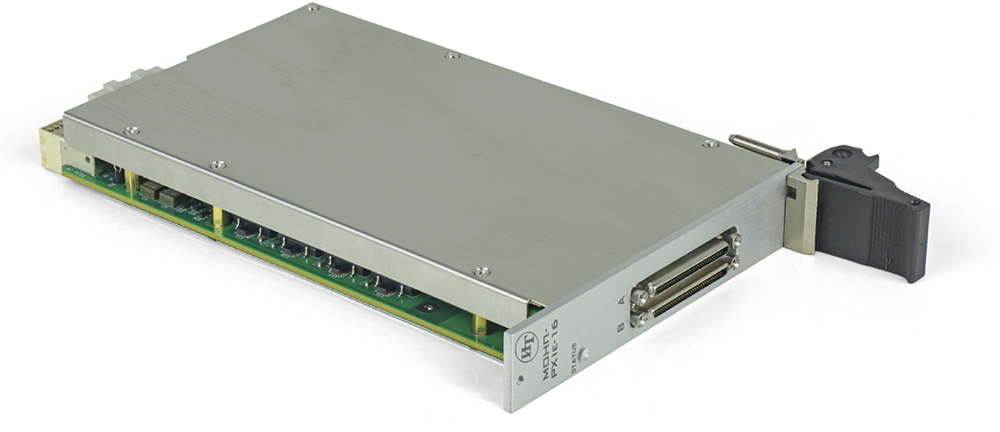

Источник напряжения постоянного тока МОНП-PXIe предназначен для воспроизведения напряжения постоянного тока по гальванически развязанным друг от друга каналам.
Источник напряжения постоянного тока МОНП-PXIe используется в составе информационных измерительных систем стандарта PXIe.
Цепи воспроизведения напряжения постоянного тока модуля гальванически развязаны от корпуса носителя модулей.
Электрическая прочность изоляции гальванической развязки не менее 200 В.
Сопротивление изоляции гальванической развязки не менее 20 МОм.
Входные линии измерительных каналов обеспечивают возможность программно-управляемого подключения и отключения объекта контроля.
Источник напряжения постоянного тока МОНП-PXIe по условиям применения соответствует требованиям к средствам измерений группы 3 по ГОСТ 22261-94.
Источник напряжения постоянного тока МОНП-PXIe обеспечивает проверку основных технических характеристик в режиме самоконтроля.
| Обозначение модуля | Количество каналов |
| МОНП-PXIe-16 | 16 (8 гальванически развязанных друг от друга и цепей управления групп каналов) |
| МОНП-PXIe-8 | 8 (гальванически развязанные друг от друга и цепей управления) |
| МОНП-PXIe-4 | 4 (гальванически развязанные друг от друга и цепей управления) |
| Диапазон воспроизведения напряжения постоянного тока по каждому каналу от -10 до 10 В |
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме холостого хода при температуре окружающей среды (20 ± 2) ºС:
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока в режиме холостого хода равны:
|
Шаг программной установки воспроизводимого напряжения постоянного тока не более 0,01 мВ |
| Время нарастания сигнала не более 100 мкс при переключении уровней напряжения от -10 до 10 В и обратно по уровню от 10 % до 90 % | |
| Максимальный ток в нагрузке не более 10 мА | |
| Максимальная емкость нагрузки канала не более 0,01 мкФ |
